OSⅡ, OSⅡG

• 標準仕様

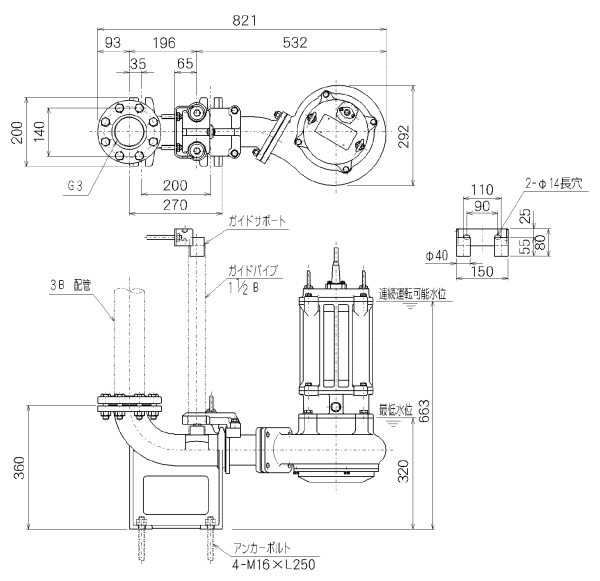

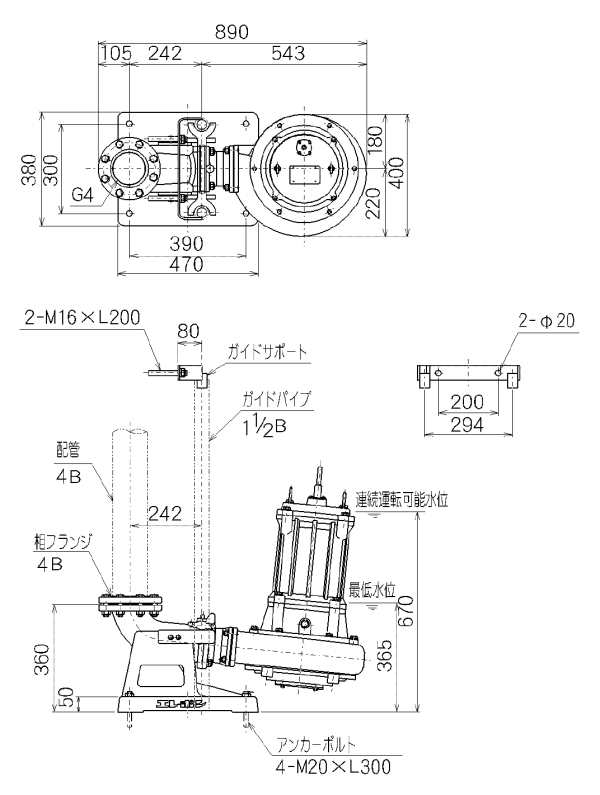

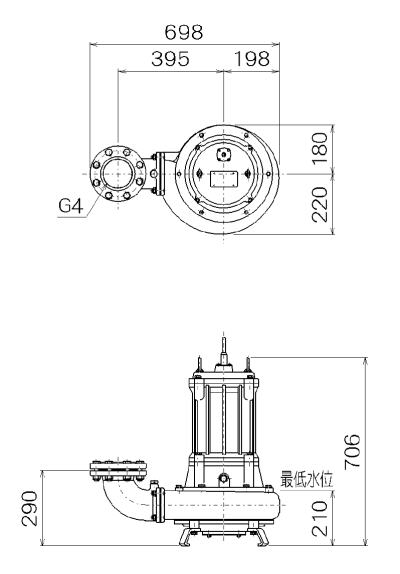

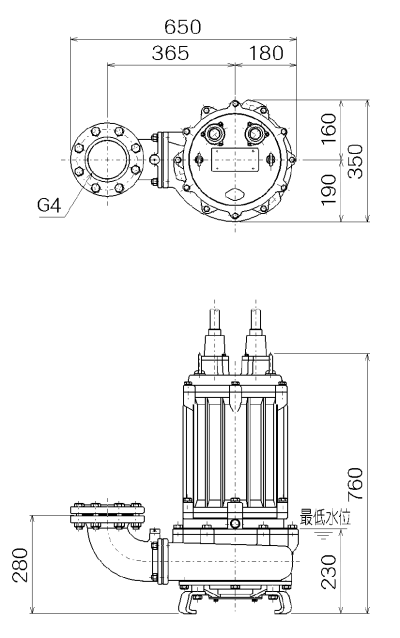

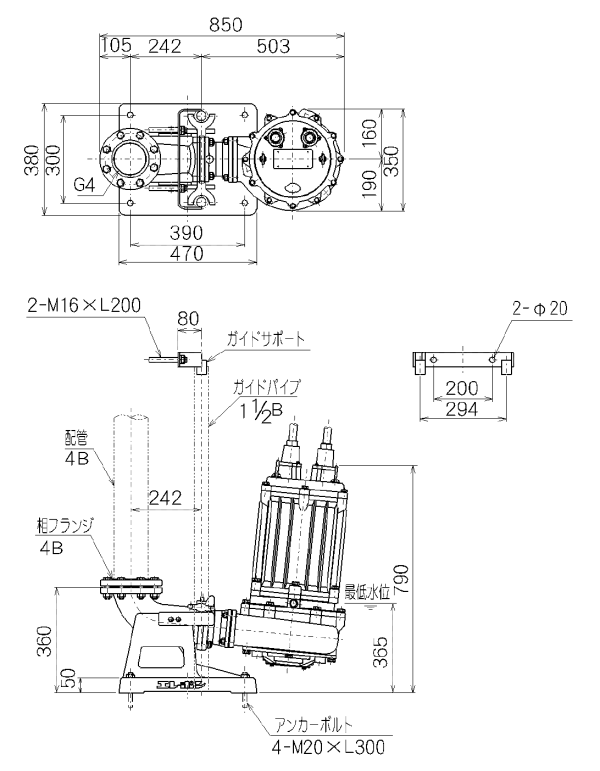

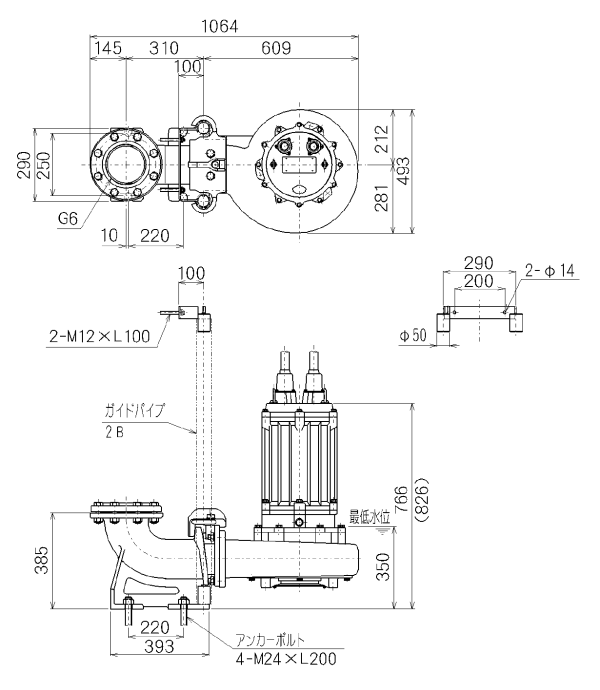

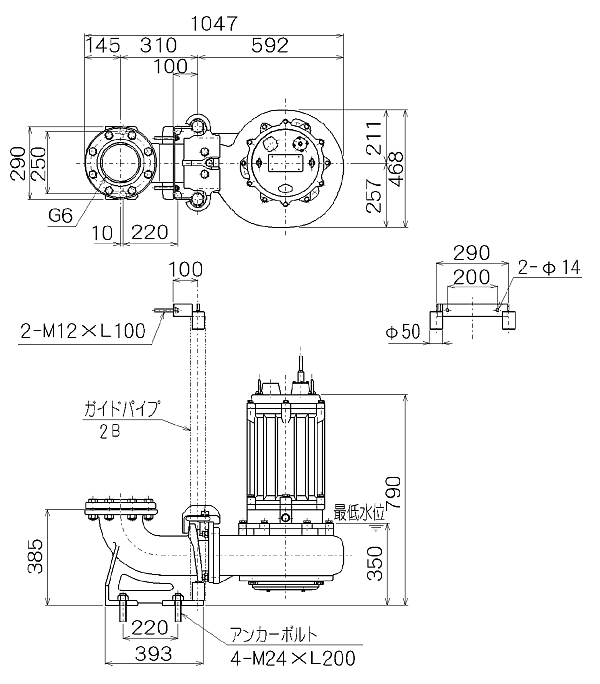

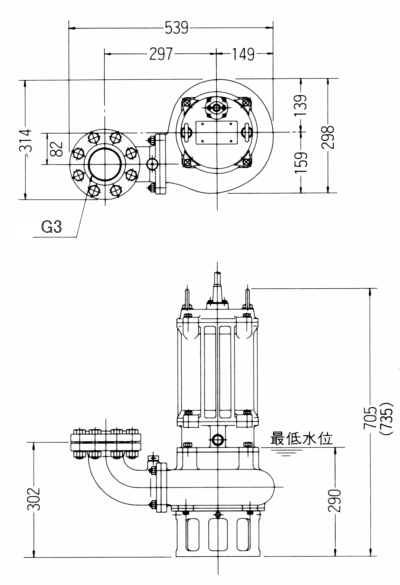

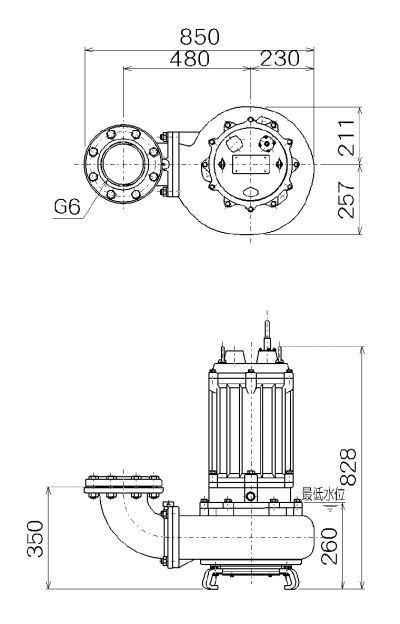

• 諸元表・寸法図

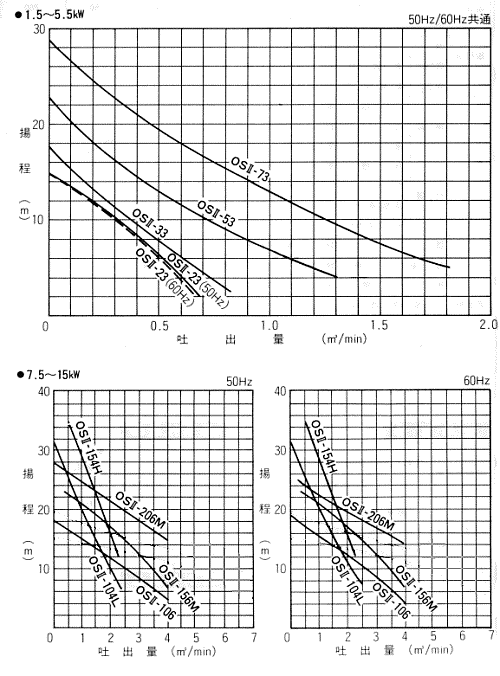

• 性能曲線

• OSⅡ（3.7〜15kW） 標準仕様
  項目		口径〔mm〕	80	100	150	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の250%以下
  	ポンプ
  	構造	羽根車	クローズ型ノンクロッグ
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200
  		ケーシング	FC200
  		羽根車カバー	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		三相誘導電動機
  	極数・絶縁		2極（3.7・5.5・11kW）、4極（7.5〜15kW）
  	相・電圧		三相200V/200・220V
  	内蔵保護装置		サークルサーマルプロテクタ（3.7〜7.5kW） ミニチュアプロテクタ（11・15kW）
  	材質	フレーム	FC200
  		シャフト	SUS420J2
  		ケーブル	VCT（3.7・7.5kW）、2RNCT（11・15kW）
  配管との接続			JIS10kg／cm2フランジ

• • 諸元表〔50Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    OSⅡ-53 OSⅡG-53	80	3.7	3	200	2	2895	14.5	92	直入	4.35	1.5	6305ZZ	6308ZZ	VCT	4	2	11.7	10
    OSⅡ-73 OSⅡG-73	80	5.5	3	200	2	2905	21	150	直入	6.25	1.5	6305ZZ	6308ZZ	VCT	4	3.5	13.8	10
    OSⅡ-104L OSⅡG-104L	100	7.5	3	200	4	1445	31	181	直入	8.53	3	6306ZZ	6311ZZ	VCT	4	5.5	16.5	10
    OSⅡ-106 OSⅡG-106	150	7.5	3	200	6	970	33	162	直入	8.61	3.8	6308ZZ	7309BDB	VCT	4	5.5	16.5	10
    OSⅡ-154H OSⅡG-154H	100	11	3	200	2	2930	39.5	275	Y-Δ スターデルタ	12.07	3.2	6308ZZ	7308BDB	2RNCT	4 3 2	8.0×1本 8.0 2.0 }1本	19.1	10
    OSⅡ-156M OSⅡG-156M	150	11	3	200	4	1460	44	275	Y-Δ スターデルタ	12.02	4	6308ZZ	7308BDB	2RNCT	4 3 2	8.0×1本 8.0 2.0 }1本	19.1	10
    OSⅡ-206M OSⅡG-206M	150	15	3	200	4	1460	57	349	Y-Δ スターデルタ	16.46	4	6308ZZ	7309BDB	2RNCT	4 3 2	8.0×1本 8.0 2.0 }1本	19.1	10

  • 諸元表〔60Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    OSⅡ-53 OSⅡG-53	80	3.7	3	200	2	3470	14	82	直入	4.37	1.5	6305ZZ	6308ZZ	VCT	4	2	11.7	10
    OSⅡ-73 OSⅡG-73	80	5.5	3	200	2	3480	20	135	直入	6.26	1.5	6305ZZ	6308ZZ	VCT	4	3.5	13.8	10
    OSⅡ-104L OSⅡG-104L	100	7.5	3	200	4	1730	29	176	直入	8.47	3	6306ZZ	6311ZZ	VCT	4	5.5	16.5	10
    OSⅡ-106 OSⅡG-106	150	7.5	3	200	6	1165	31	142	直入	8.55	3.8	6308ZZ	7309BDB	VCT	4	5.5	16.5	10
    OSⅡ-154H OSⅡG-154H	100	11	3	200	2	3515	39	242	Y-Δ スターデルタ	12.12	3.2	6308ZZ	7308BDB	2RNCT	4 3 2	8.0×1本 8.0 2.0 }1本	19.1	10
    OSⅡ-156M OSⅡG-156M	150	11	3	200	4	1750	42	242	Y-Δ スターデルタ	11.98	4	6308ZZ	7308BDB	2RNCT	4 3 2	8.0×1本 8.0 2.0 }1本	19.1	10
    OSⅡ-206M OSⅡG-206M	150	15	3	200	4	1750	56	336	Y-Δ スターデルタ	16.45	4	6308ZZ	7309BDB	2RNCT	4 3 2	8.0×1本 8.0 2.0 }1本	19.1	10

  • 着脱装置はアンカーボルトを付属していません。
  • 着脱装置はアンカーボルトを付属していません。
•
