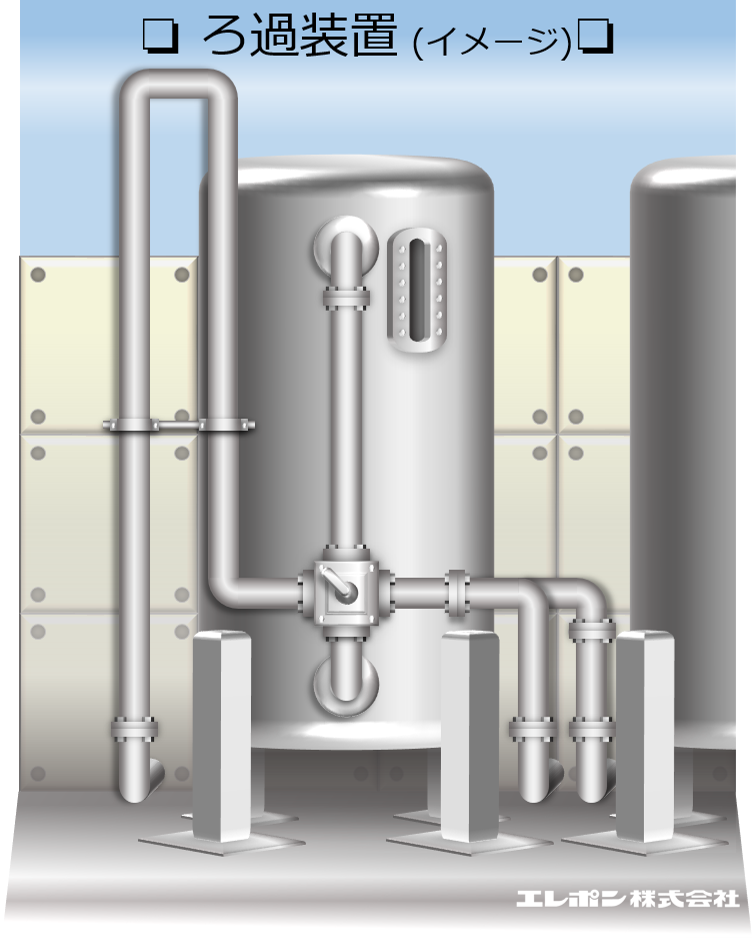

ろ過装置
五方弁装着型ろ水機
  • 単一操作五方バルブ(ろ過、逆洗、洗浄)
  • 圧力計、前面標準セット配管付属
  • 五方弁の操作のみで、ろ過・逆洗・洗浄を操作できます。
  • タイマーにより、自動制御可能なタイプもあります。
エアーバルブ装着型ろ水機
  • この型式は、ろ過、逆洗系統それぞれのバルブの径を
    使用ポンプにあわせることができ、
    配管内の抵抗損失を少なくできます。
  • エアーバブリング等の逆洗系統を付加する場合、
    五方弁装着型よりも簡単にできます。
  • 比較的処理水量が多い場合に適します。
  • 標準仕様

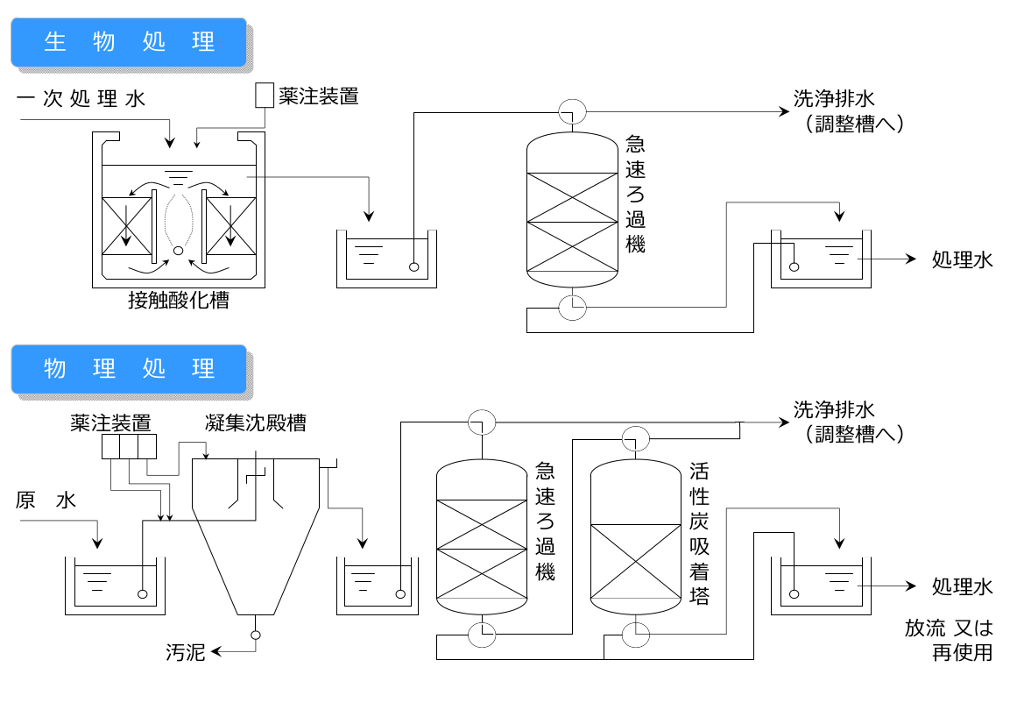

  • フローチャート(標準仕様)
  • ろ水機選定基準
  • 標準仕様
    ろ 水 機

    型   式
    本体寸法
    (直 胴 部)
    Φ x H mm
    ろ過面積

    m2
    単相ろ過方式 2相ろ過方式 主配管

    (A)
    運転質量

    (約) kg
    ろ過速度
    m/h (MAX)
    ろ過量
    m3/h
    ろ過速度
    m/h (MAX)
    ろ過量
    m3/h
    L2号2800 x 20006.15424.6636.910020,000
    L1号2400 x 20004.52418.0627.110015,000
    1号2000 x 17503.14412.5618.88010,000
    2号1800 x 15002.54410.1615.2657,000
    3号1500 x 15001.7647.0610.5655,000
    4号1200 x 15001.1344.566.7503,000
    5号1000 x 15000.78543.164.7402,500
    6号800 x 15000.50242.063.0322,000
    7号700 x 15000.38441.562.3321,800
    8号550 x 15000.23740.9461.4321,500
    9号400 x 15000.12540.560.75321,000

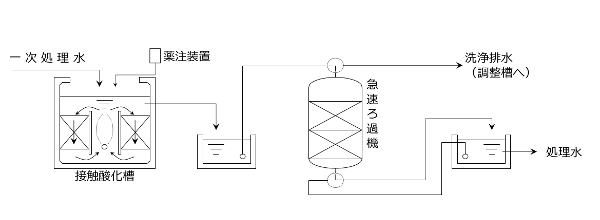

  • 生物処理 : フロー図 (» 拡大図はこちら。)

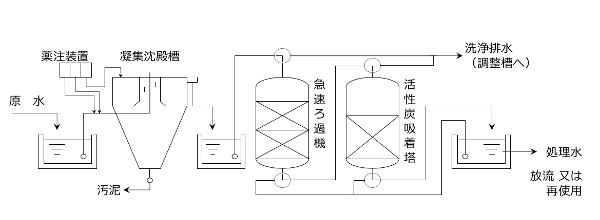

    物理処理 : フロー図 (» 拡大図はこちら。)
  • ろ水機選定基準(参考値)
    形   式 ろ材 ろ材径
    (約) mm
    ろ層厚
    mm
    ろ過速度
    m/h
    逆洗速度 逆洗時間 逆洗頻度
    単層ろ過SK-ライト
    (精選珪砂)
    0.8 〜 1.2600以上3 〜 430m/h以上水逆洗のみの
    場合は
    15分間以上
    1回/日
    タイマーにて
    行なうこと
    二層ろ過アンスラサイト1.2 〜 1.5400以上5 〜 6
    SK-ライト
    (精選珪砂)
    0.8 〜 1.2400以上
    三層ろ過アンスラサイト1.2 〜 1.5400以上7 〜 8
    SK-ライト
    (精選珪砂)
    0.8 〜 1.2400以上
