水処理関連 BC：単管式水中ばっ気装置

BC

用途

汚水・下水処理施設の予備ばっ気・本ばっ気
活性汚泥法で処理する工場排水処理施設のばっ気槽
ユニットタイプコミュニティプラントのばっ気槽組込み用
汚水・下水の流入調整槽における攪拌と予備ばっ気

特長

圧力ミキシングして噴射するため、酸素の移動効率が高く、
しかも攪拌効果に優れています。
活性汚泥を浮遊させるのに必要な流速を
完全に保つことができます。
水中設置型のため静かで、メンテナンスの回数も少なくすみます。
建家不要、据付工事が簡単で工事費の節減が可能です。
槽上に蓋ができるうえ、細気泡化ミキシングが行われるため、
臭気も大幅におさえることができます。
既設槽の利用も可能なため、予備ばっ気などに使用しても
余分な費用および工事も不要です。

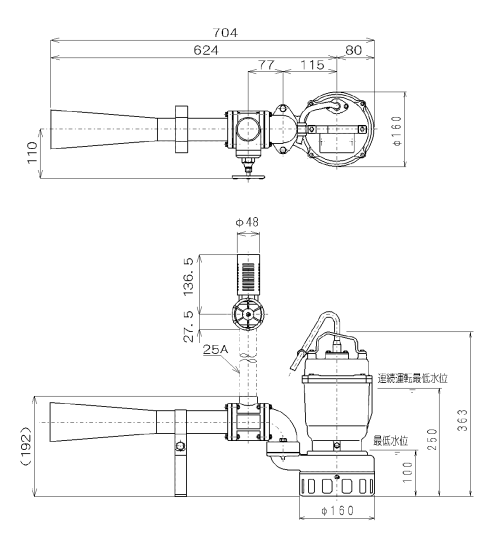

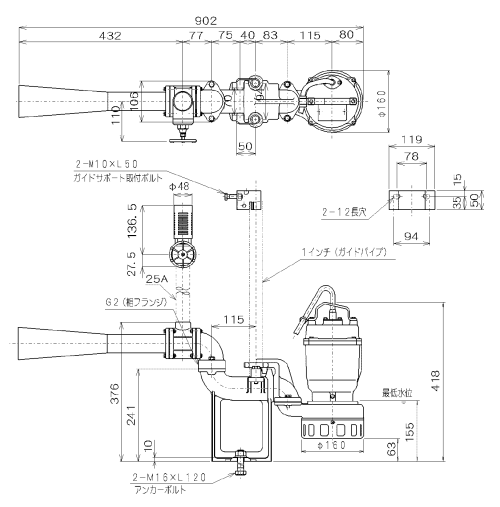

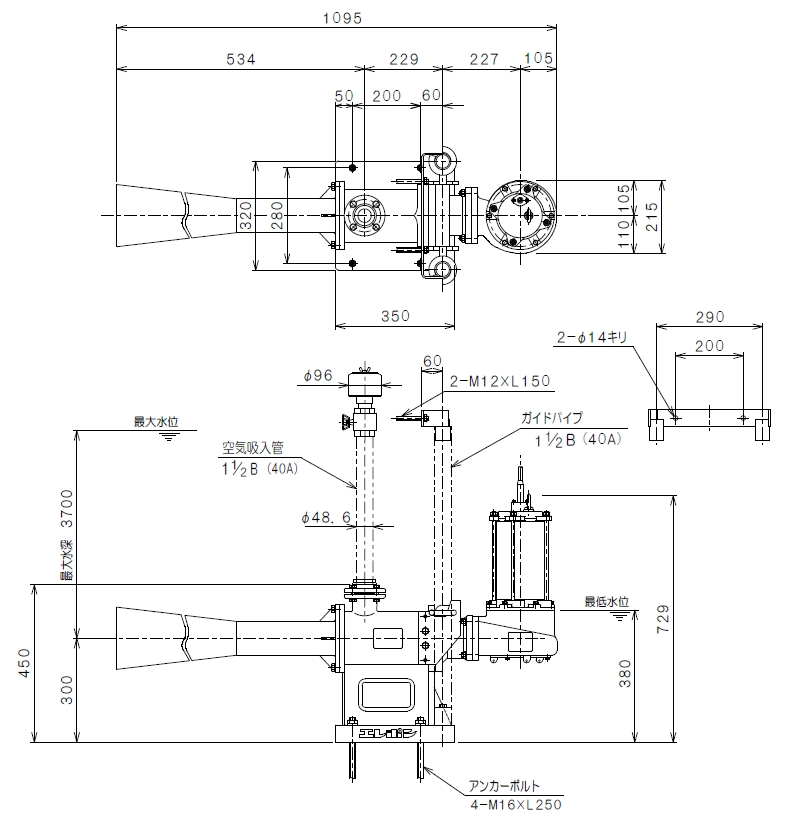

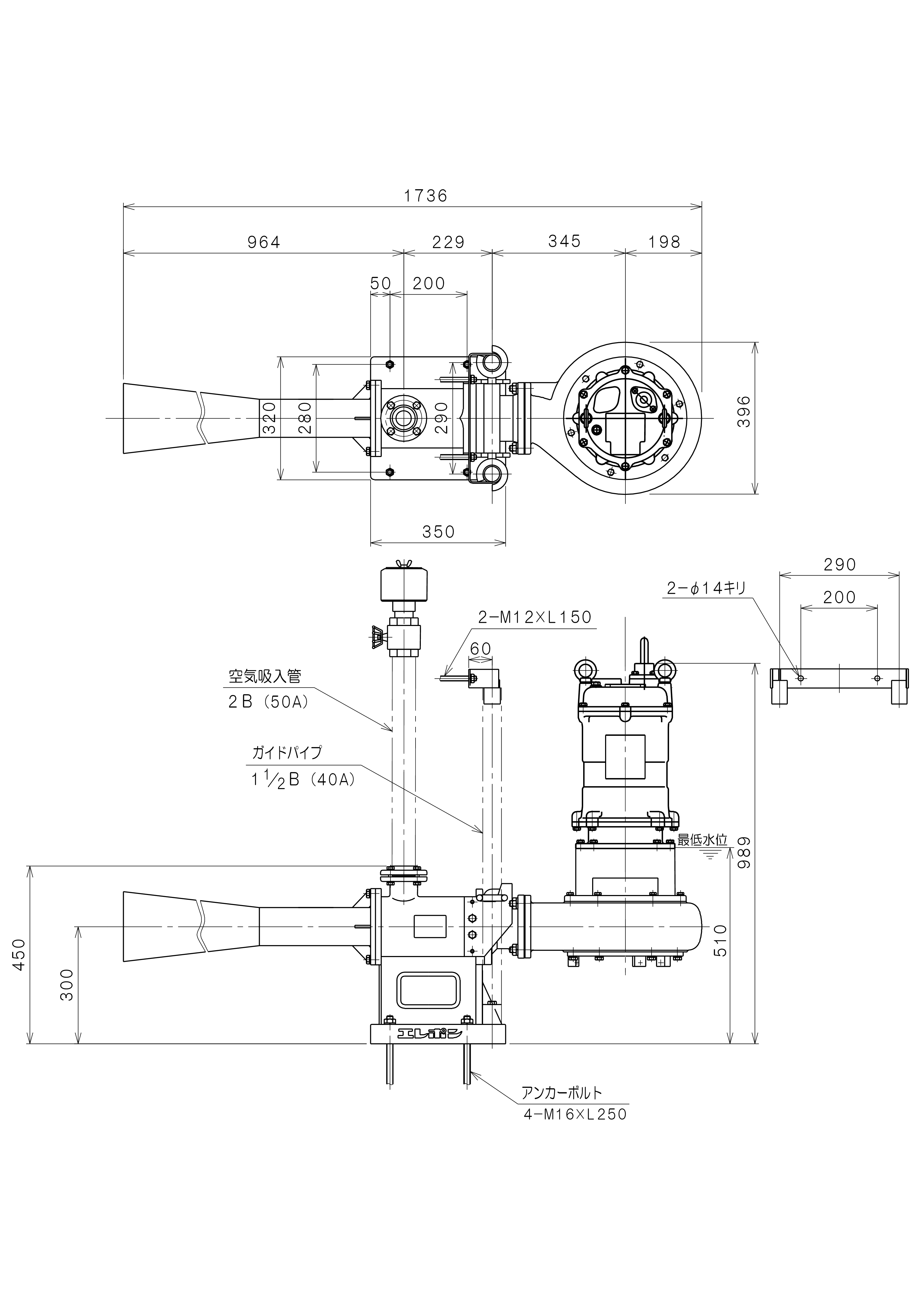

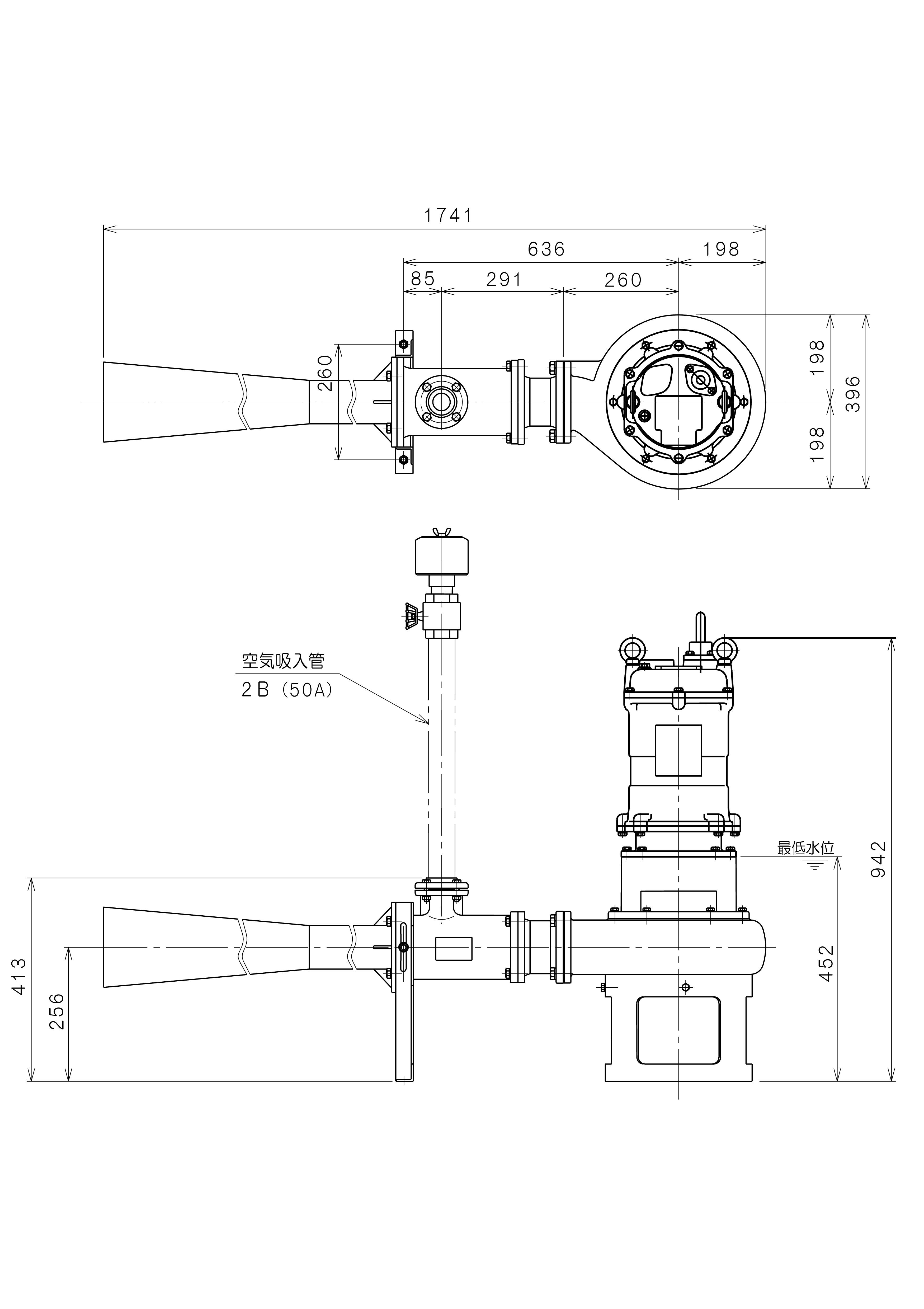

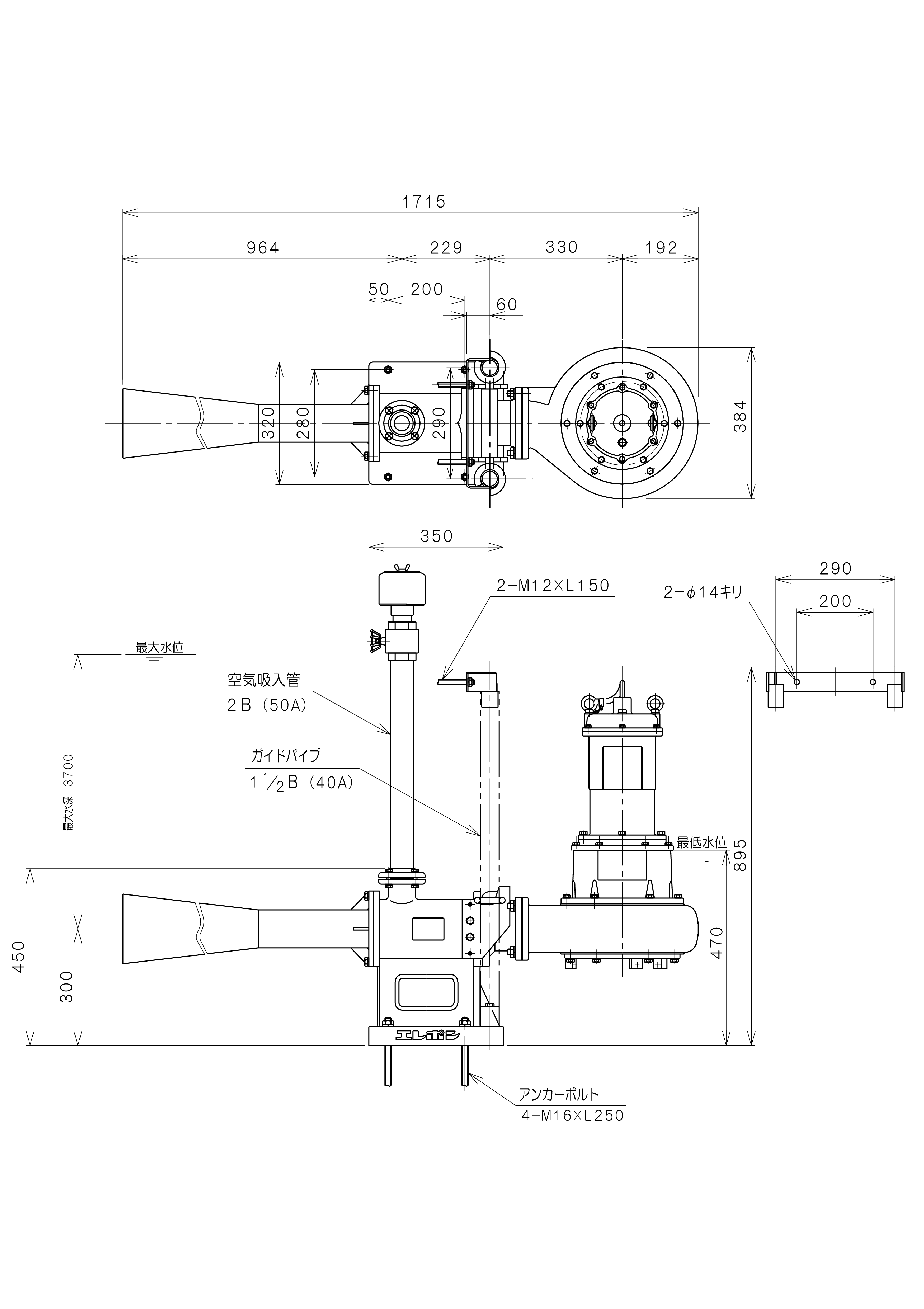

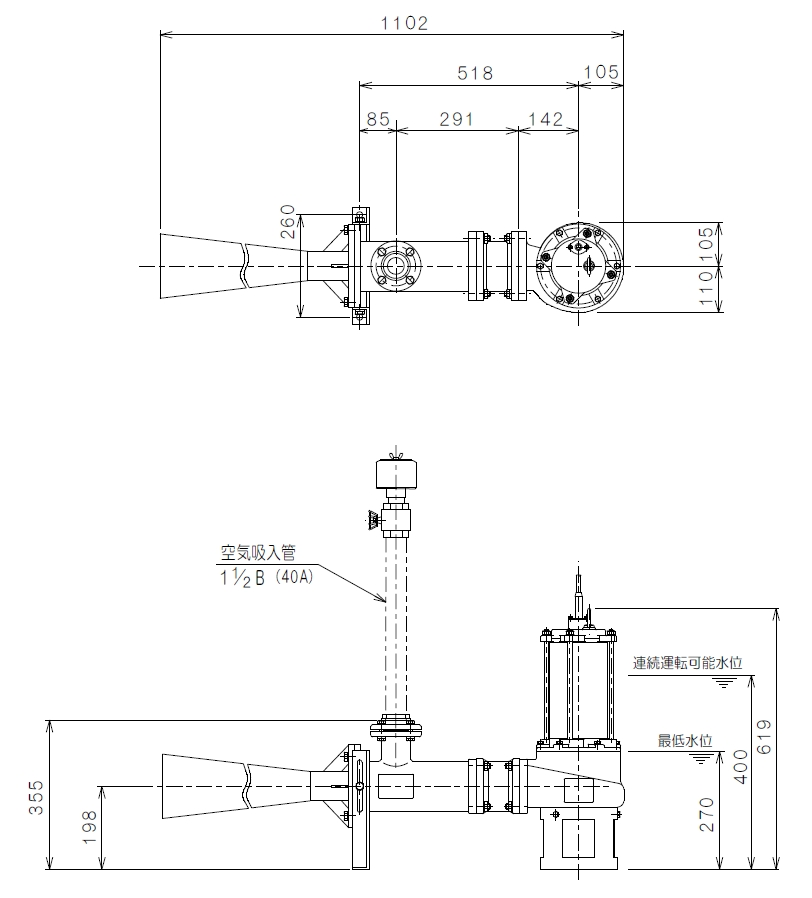

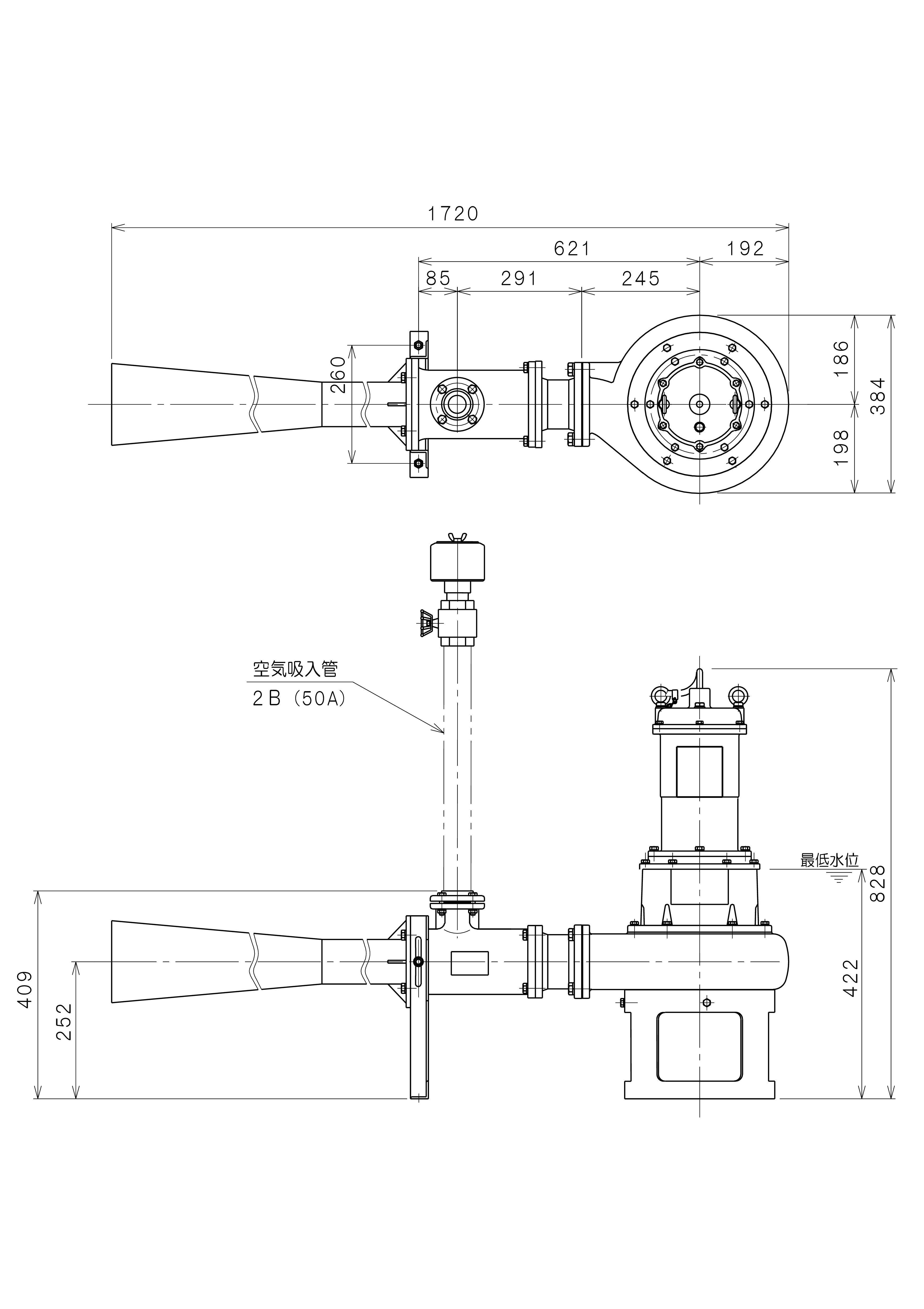

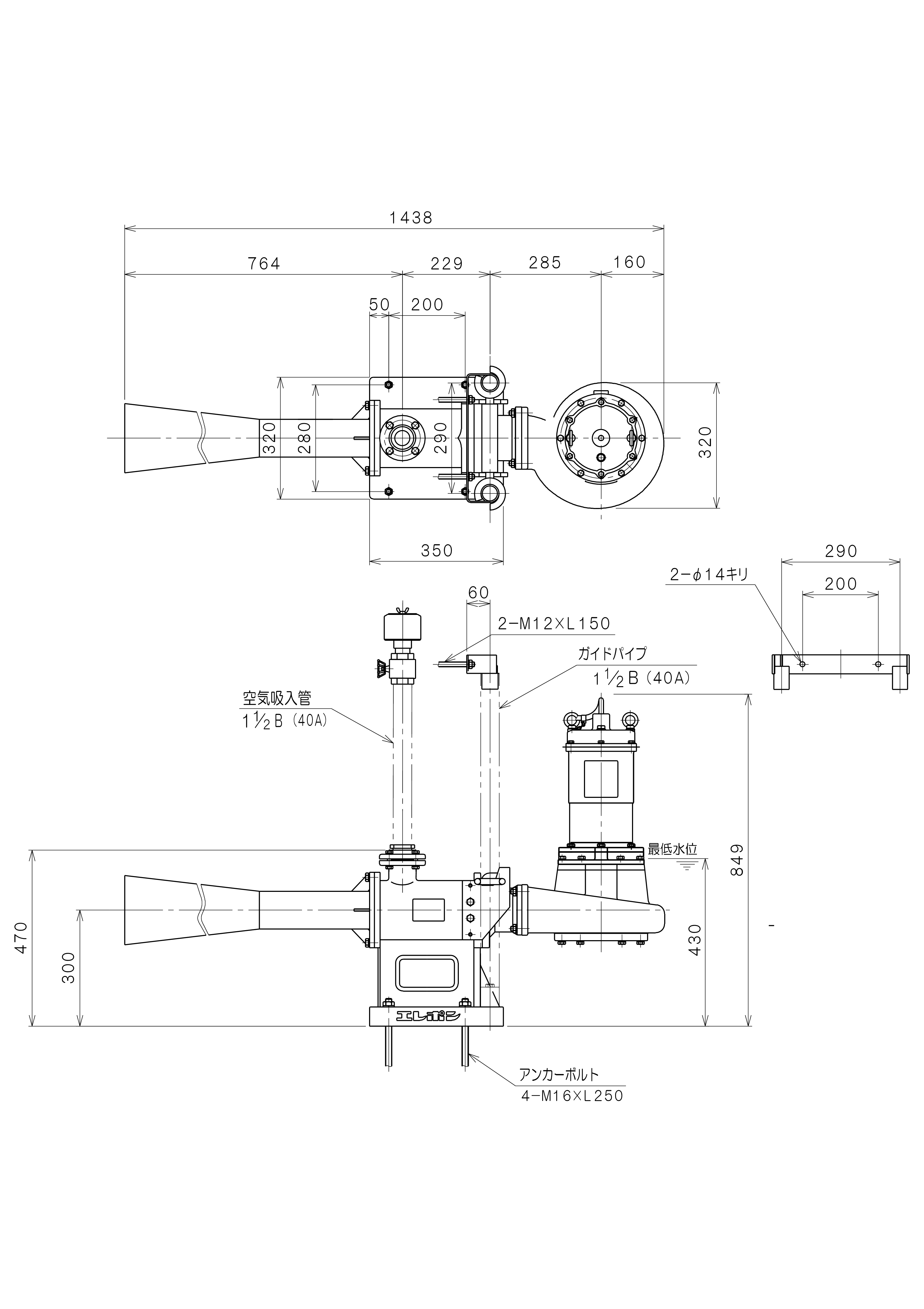

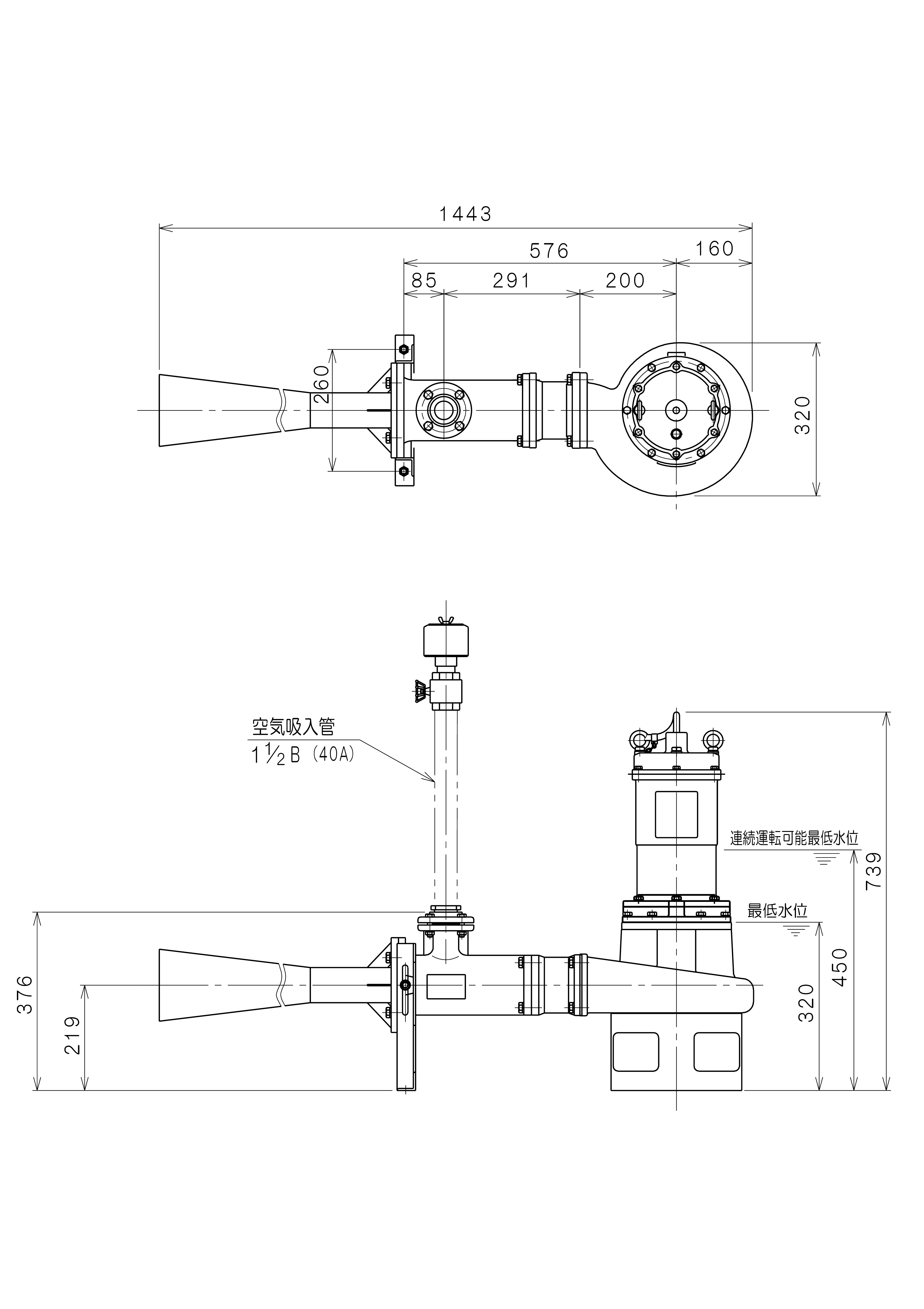

標準仕様・寸法図

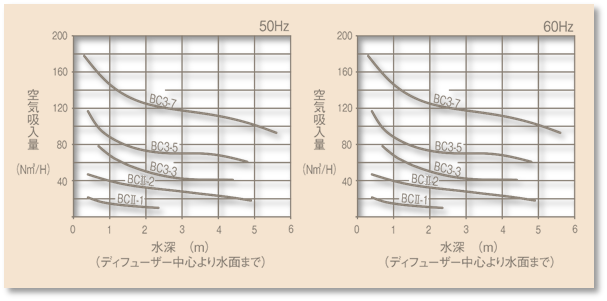

性能曲線

※寸法図の表示は、各型式をクリックしてください。

標準仕様
型　　　式	着脱式型式	水中ポンプ				空気吸入管径 mm	定　格　仕　様						槽寸法		最大水深 m	最大有効容量 m³	総質量 (標準型式) kg
		出力 kW	電圧		極数 P		空気量 Nm³/h		酸素供給量 kgO₂/h		水深 m	循環水量 Nm³/h	最大長さ m	幅 m
			相数	V			空気量 Nm³/h		酸素供給量 kgO₂/h
			相数	V			50Hz	60Hz	50Hz	60Hz
BCⅡ-1	BCⅡG-1	0.75	3	200	2	25	11	11	0.3	0.3	2.5	16.2	3	2.5	3.0	12	23
BCⅡ-2	BCⅡG-2	1.5	3	200	2	40	30	30	1.2	1.2	2.5	40	4	4	3.7	27 (37)	76

BC3-3	BC3G-3	2.2	3	200	4	40	45	45	2.1	1.7	3.0	70	5	5	4.2	50 (70)	144
BC3-5	BC3G-5	3.7				50	70	65	3.7	3.6	3.5	100	6	6	4.7	80 (110)	170
BC3-7	BC3G-7	5.5				50	110	96	7.1	6.1	4.0	140	9	7	5.7	130 (190)	197

　※　（　）内の数字は、予備ばっ気槽の最大有効容量です。
　※　本装置は、ずば抜けた酸素の移動効率を誇っております。
　　　酸素供給量は、槽の形状およびフローパターンの組立によって、
　　　大きく影響されます。
