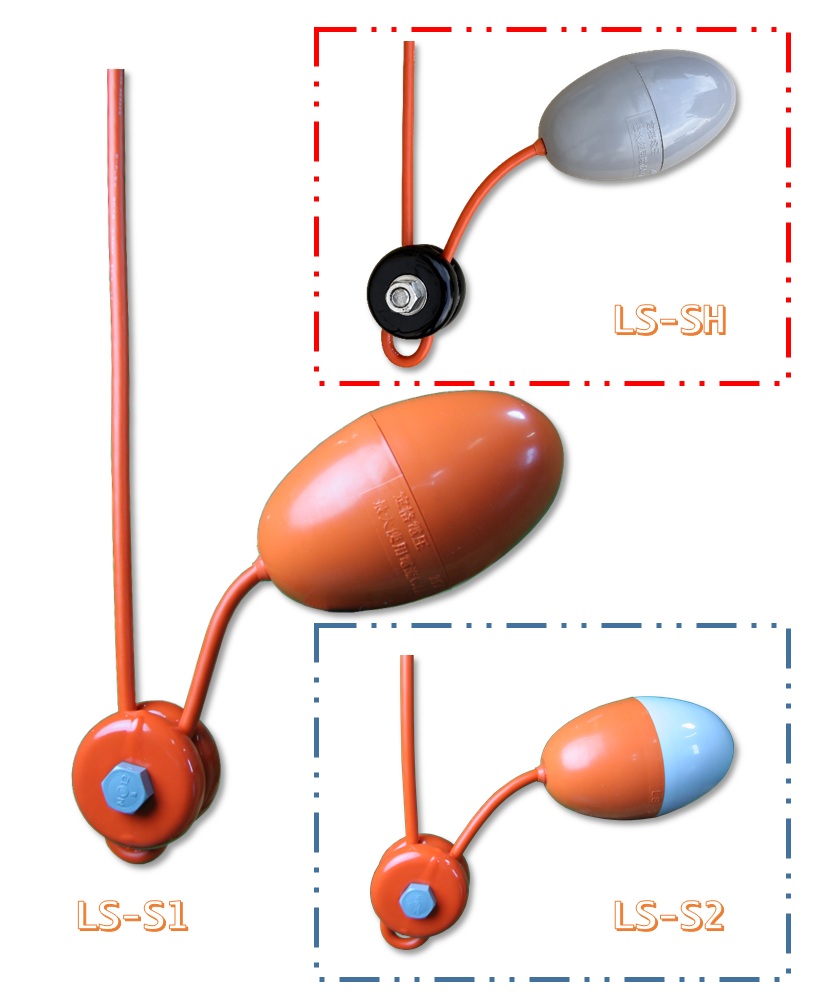

LS

用途

• 汚物槽・浄化槽・コミュニティプラント・各種排水排液ピット
  ・下水処理場・し尿処理場・受水槽・高架水槽・各種プラント
  の液面制御。

  ---

• 使用できる液体…汚水・浄水・海水・工業用水・食塩水、
  油類の混入した汚水...など。

特長

• 汚物・スカム・浮遊物・油水にも強く、
  チャタリング（波立ち）や錆にもびくともしません。

  ---

• 動作部は、エポキシ樹脂を充填したケースに完全密封してあり、
  仮に水が入っても動作・機能には影響がありません。

  ---

• ケーブルには耐油性特殊柔軟性ビニールケーブルを使用し、
  先端は完全な水切り加工を施し、ケーブルと動作部が
  完全一体化になるように万全の加工を施しています。

  ---

• フロート先端には、動作点をより正確化するための
  バランスウェイトを装着しています。

  ---

• 内部の浮力材が緩衝材の役目も兼ねて、耐衝撃性に優れています。

• 注　意
• 標準仕様・寸法図
• 基本構造・接点
• 設置例

• 注　　意

  ・レベルスイッチは、 　必ず24V以下の電圧で使用してください。 　※　AC100V、200Vの電気を、直接流さないで下さい。 ・レベルスイッチの保守点検には、 　500V絶縁抵抗計（メガー）を使用しないでください。

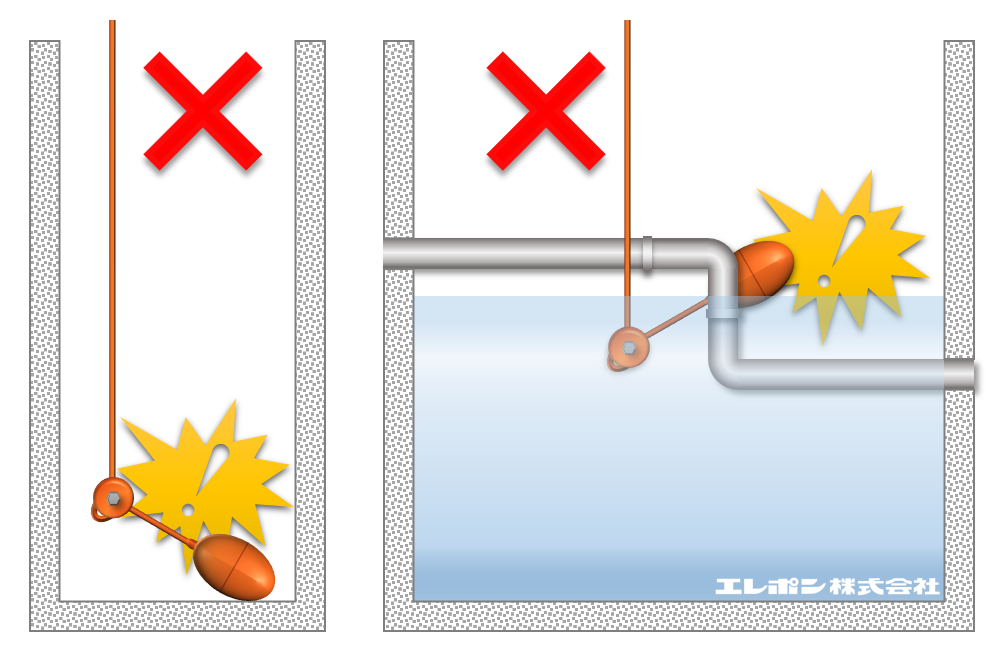

  水面に投げ込んだり、 コンクリート壁などに ぶつけないでください。 故障の原因になります。 レベルスイッチが槽の底や壁面、 配管、槽内の装置に接触しない様に、 設置してください。
  硬化性油脂などの流入が多く見込まれる場合は、流入口にグリーストラップを設けてください。

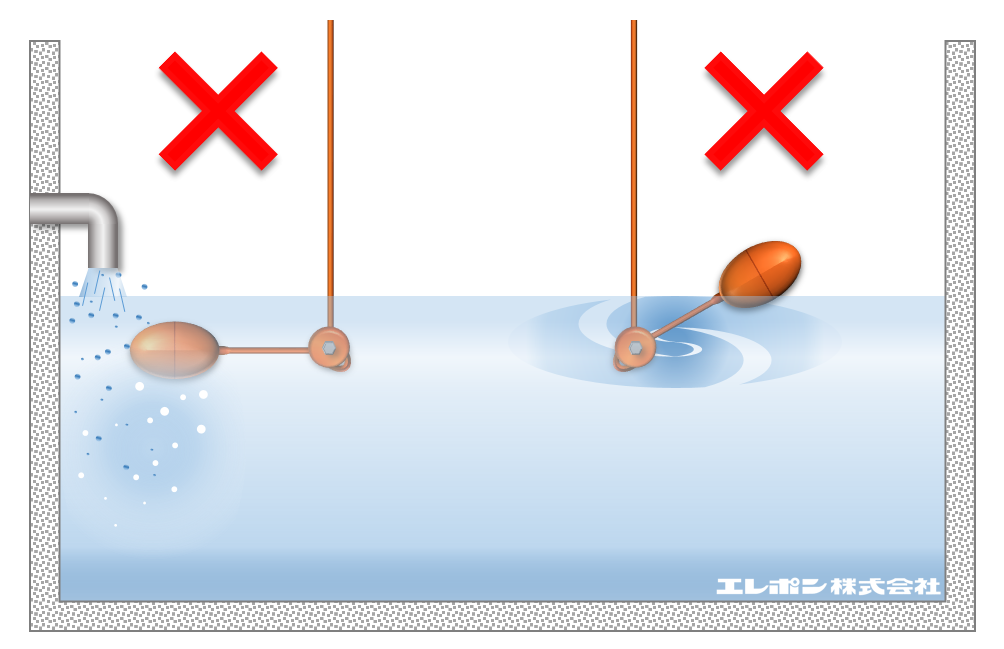

  流入口付近や、渦の発生する所への設置はさけてください。

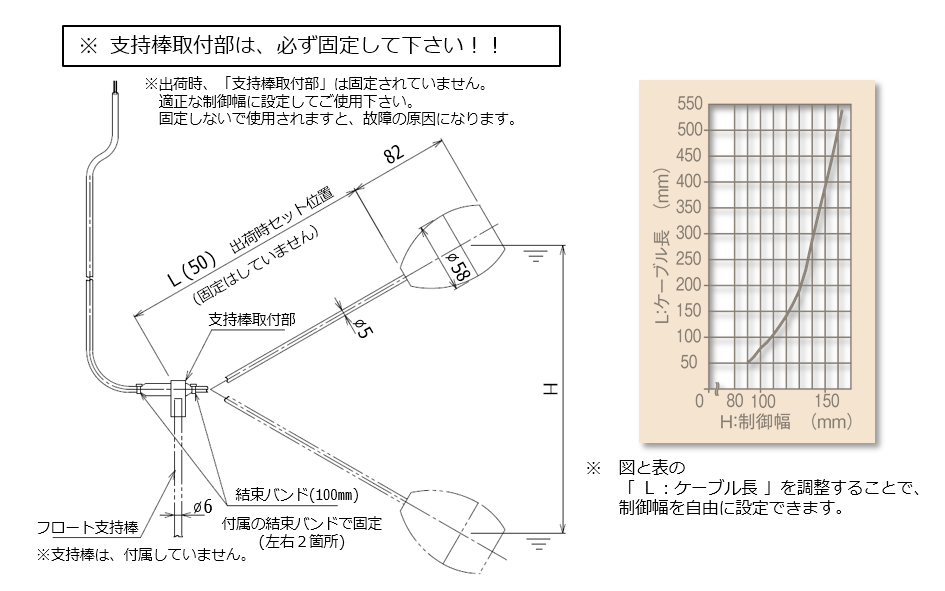

• ※寸法図の表示は、各型式をクリックしてください。

  標準仕様
  型　　式	接点の 種類	使用可能な 液体の 比重範囲	使用 温度	定格 電圧	最大 電流	最大 接点容量	ウェイト 質量	フロート		ケーブル			耐水圧 MPa	梱包
  								最大長 mm	最大幅 Φmm	芯数	断面積 mm2	長さ m

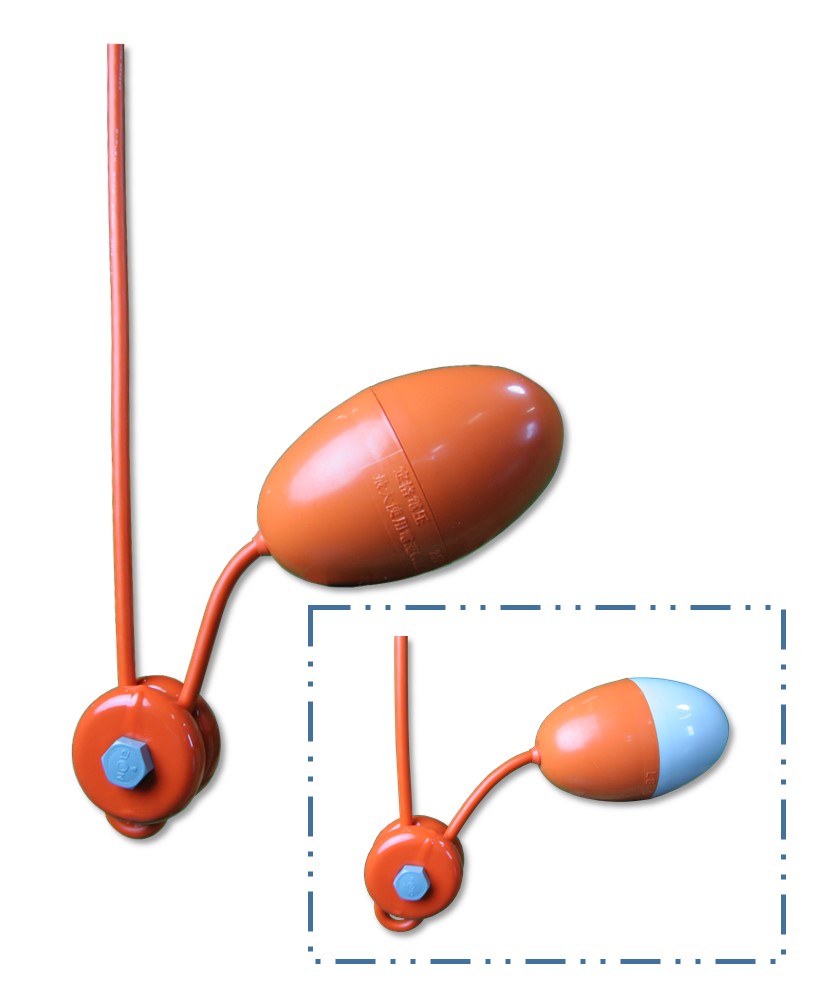

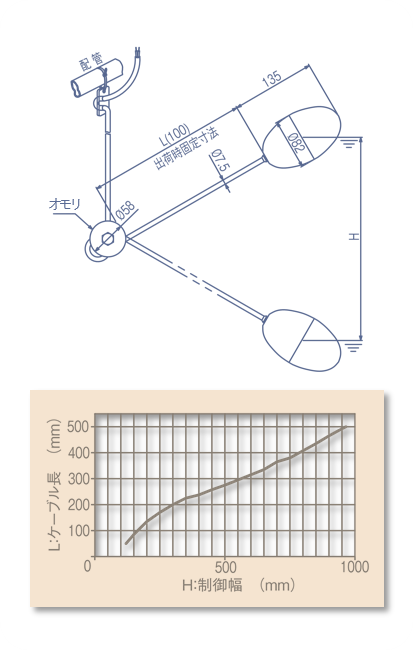

  LS-S1 LS-S2	A接点 B接点	0.6〜1.1	0〜50℃	AC/DC 24V	AC/DC 0.6A	AC50VA DC50W	0.5kg	135	82	2	0.5	※ 6	0.03	梱包
  LS-B1 LS-B2	A接点 B接点	0.8〜1.0					-	82	58	2	0.2	5	0.02	ー

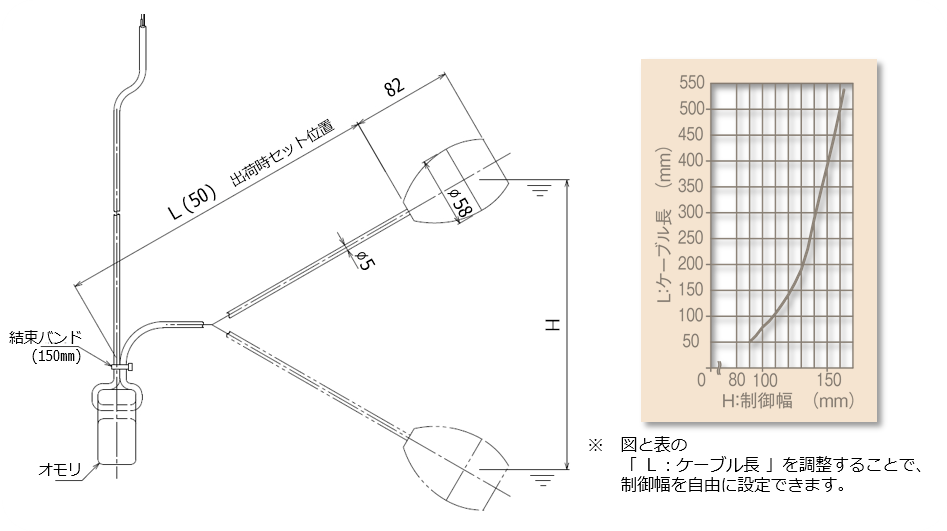

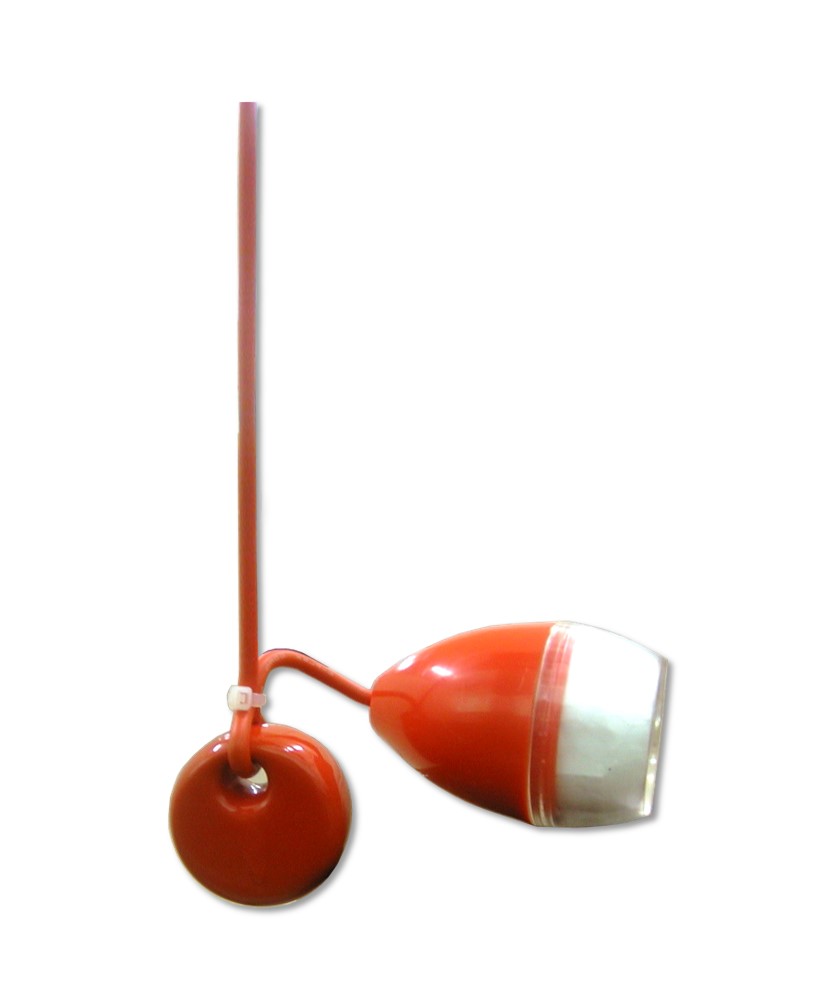

  LS-B1W LS-B2W	A接点 B接点	0.8〜1.0					0.3kg	82	58	2	0.2	3 or 6	0.02	ー

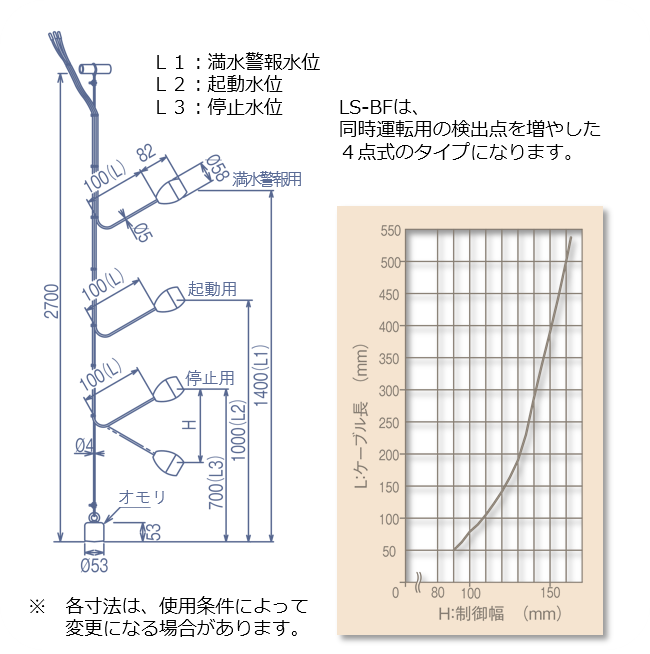

  LS-BT (3点式) LS-BF (4点式)	A接点	0.8〜1.0					0.78kg	82	58	2	0.2	3	0.03	ー

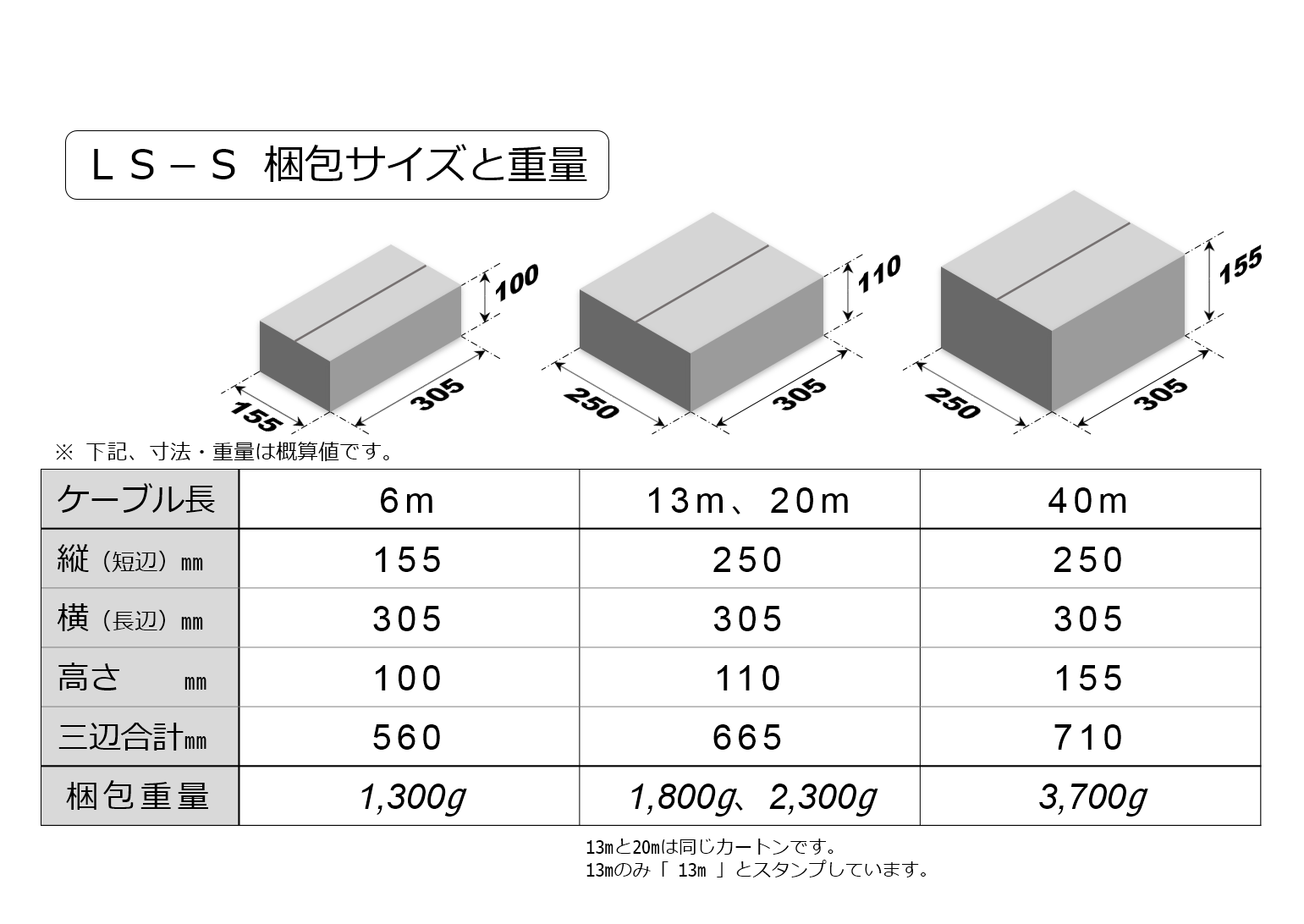

  　※　LS-Sには、ケーブル長さ13ｍ・20ｍ・40ｍの仕様もございます。

• 基本構造

  フロートは、水位の変化によって傾斜角度が変わるように設計されてます。
  この傾斜によって内部の環状永久磁石がスライドし、リードスイッチを開閉します。
  環状永久磁石やリードスイッチを含むスライド部の全体を、エポキシ樹脂を充填した
  ケースで包んでいるので、粘着物・泡・波立ち･･･などの外部環境に左右されず、
  いつも正確に作動します。

  ※　こちらのレベルスイッチは、リードスイッチの開閉により、
  　　水位の上限（満水検出）・下限（渇水検出）を検知し、電気信号でお知らせする機器です。
  　　レベルスイッチ単独でON・OFFを行う機器ではありません。

  接点について

• 液面検出の具体例
  ・　一般的 給排水の自動運転。
  ・　ポンプの空運転防止を兼ねた、給水の自動運転。
  ・　異常渇水警報を兼ねた、給水の自動運転。
  ・　異常増水警報を兼ねた、排水の自動運転。
  ・　満水・渇水警報を兼ねた、給排水の自動運転。
  ・　液面の表示と警報。

  ※　（注）流入口付近でのレベルスイッチの使用は避けて下さい。

  設置例

  「起動・停止」を１個で制御。	「起動」・「停止」個別に制御。

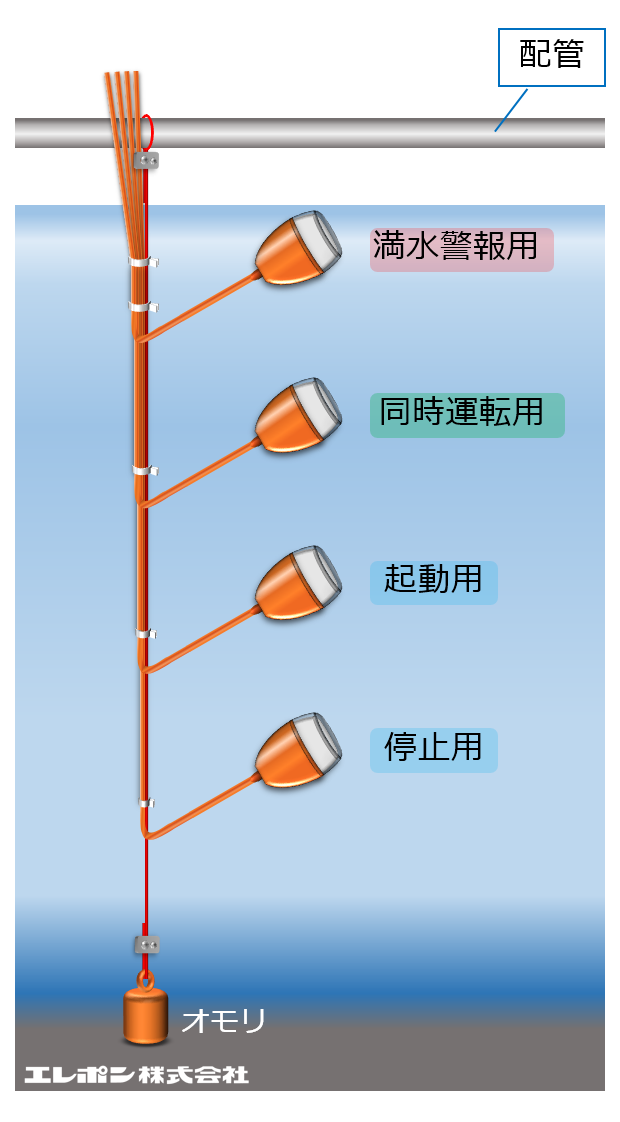

  設置例（多点式）

  LS-BTの例。「起動・停止」を１個で。	LS-BFの例。「起動」・「停止」個別。
