GM

• 標準仕様

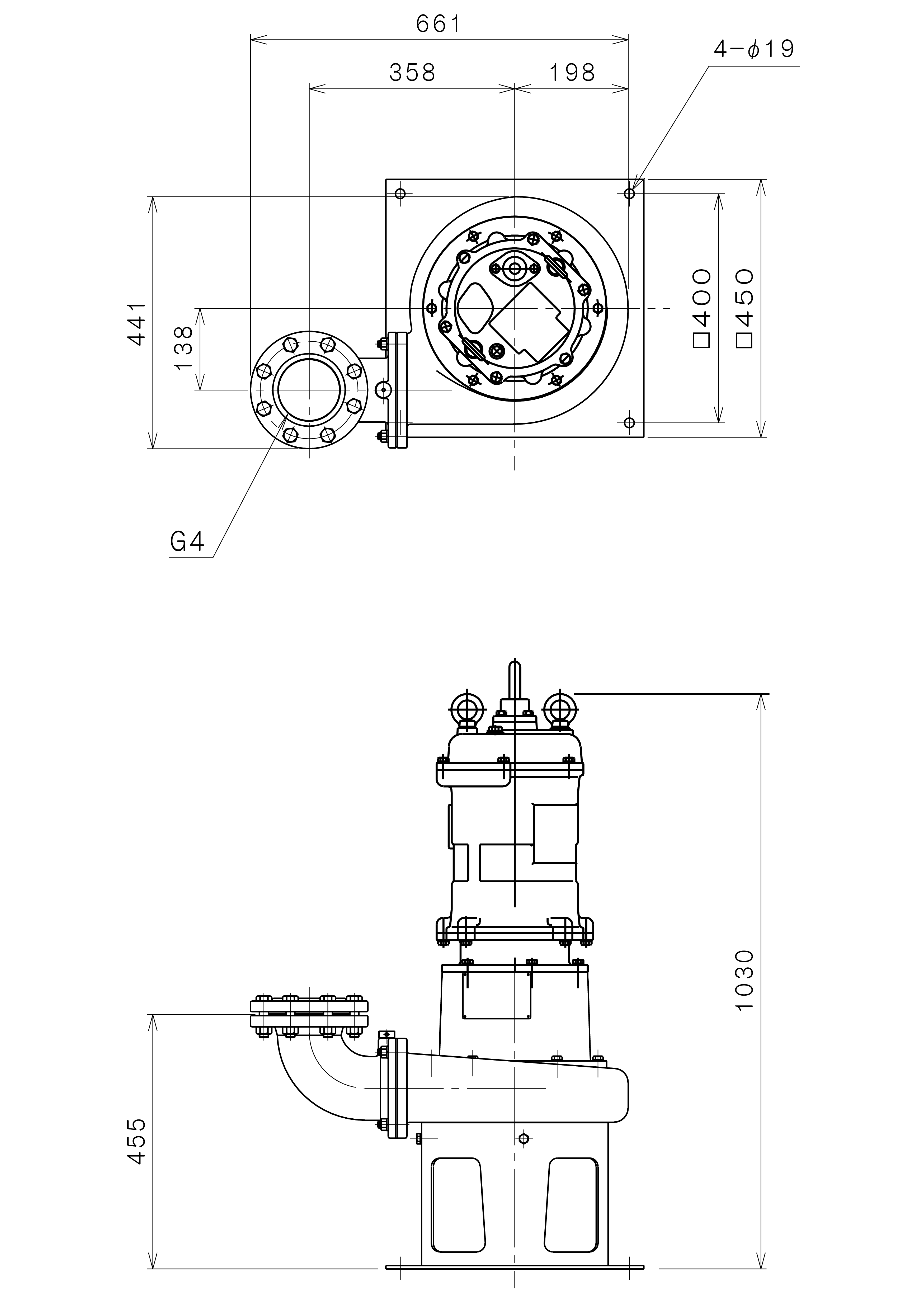

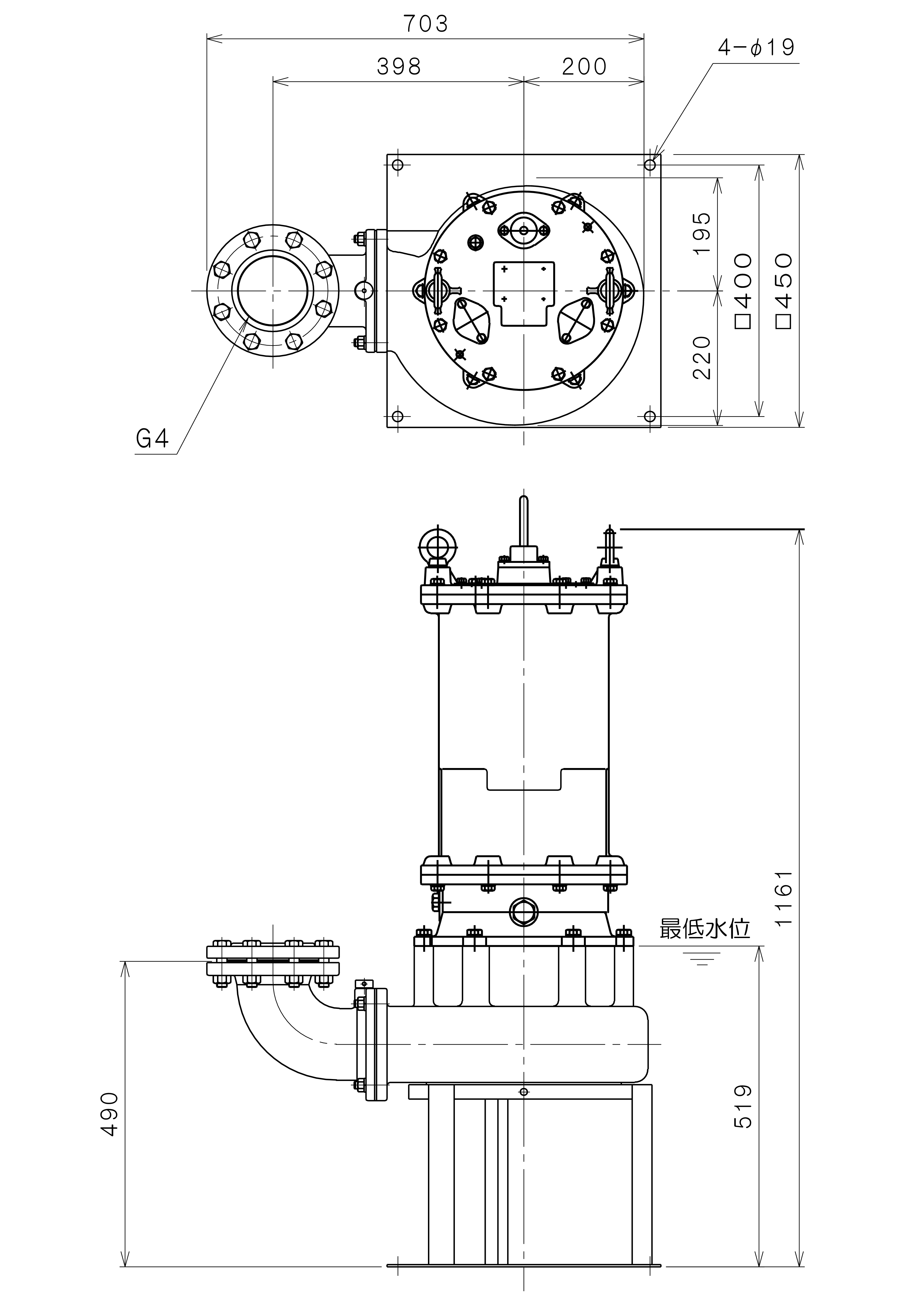

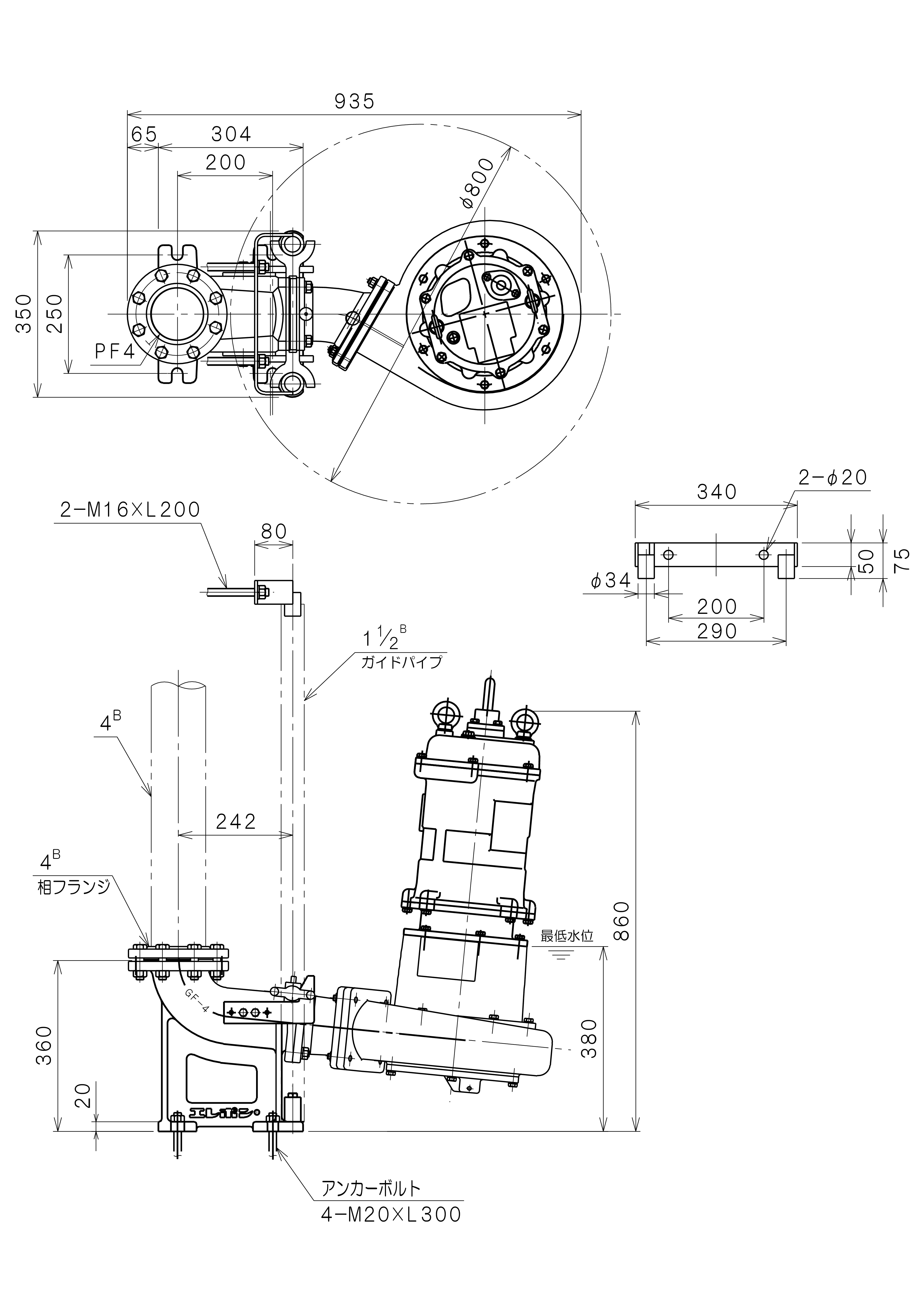

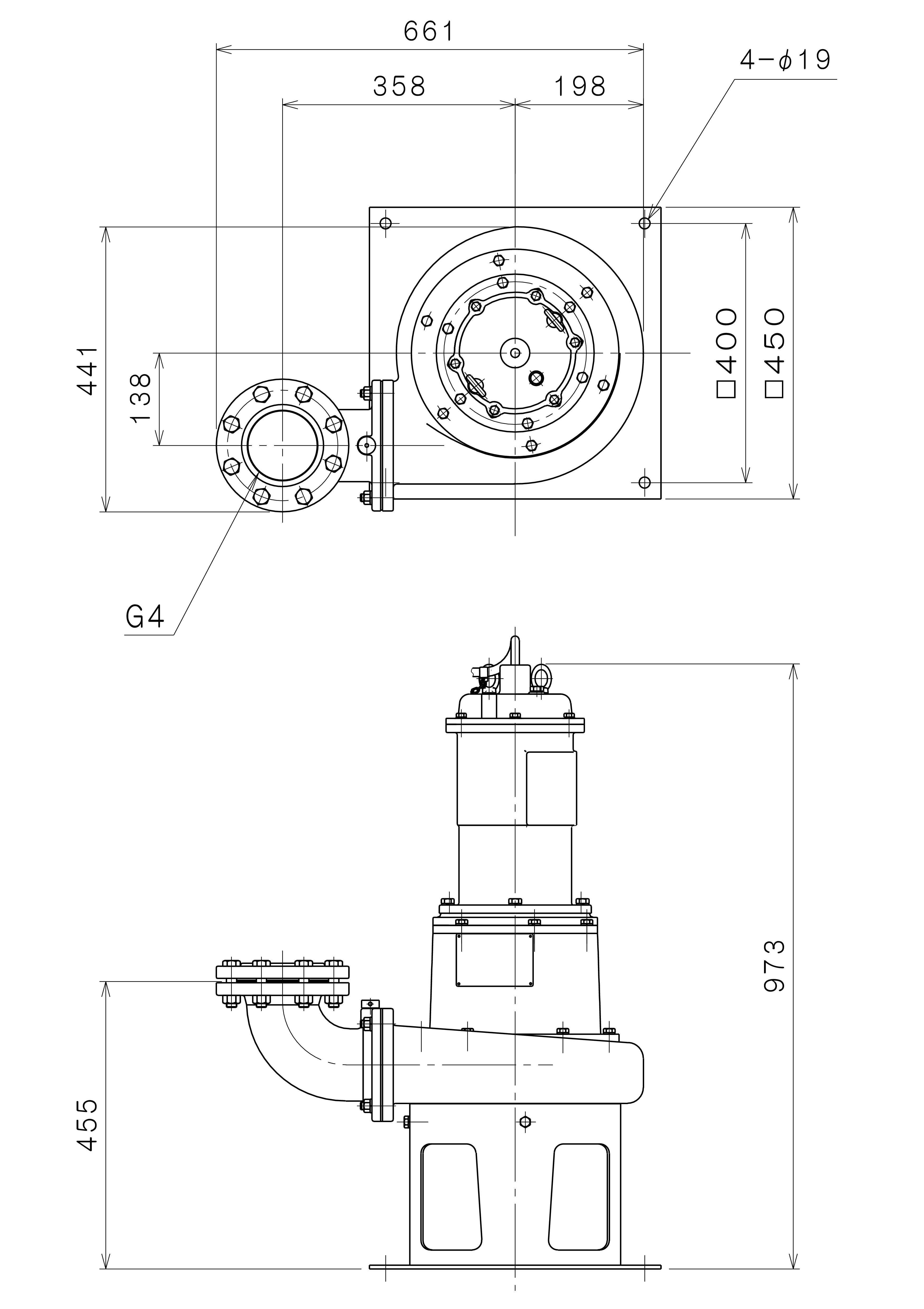

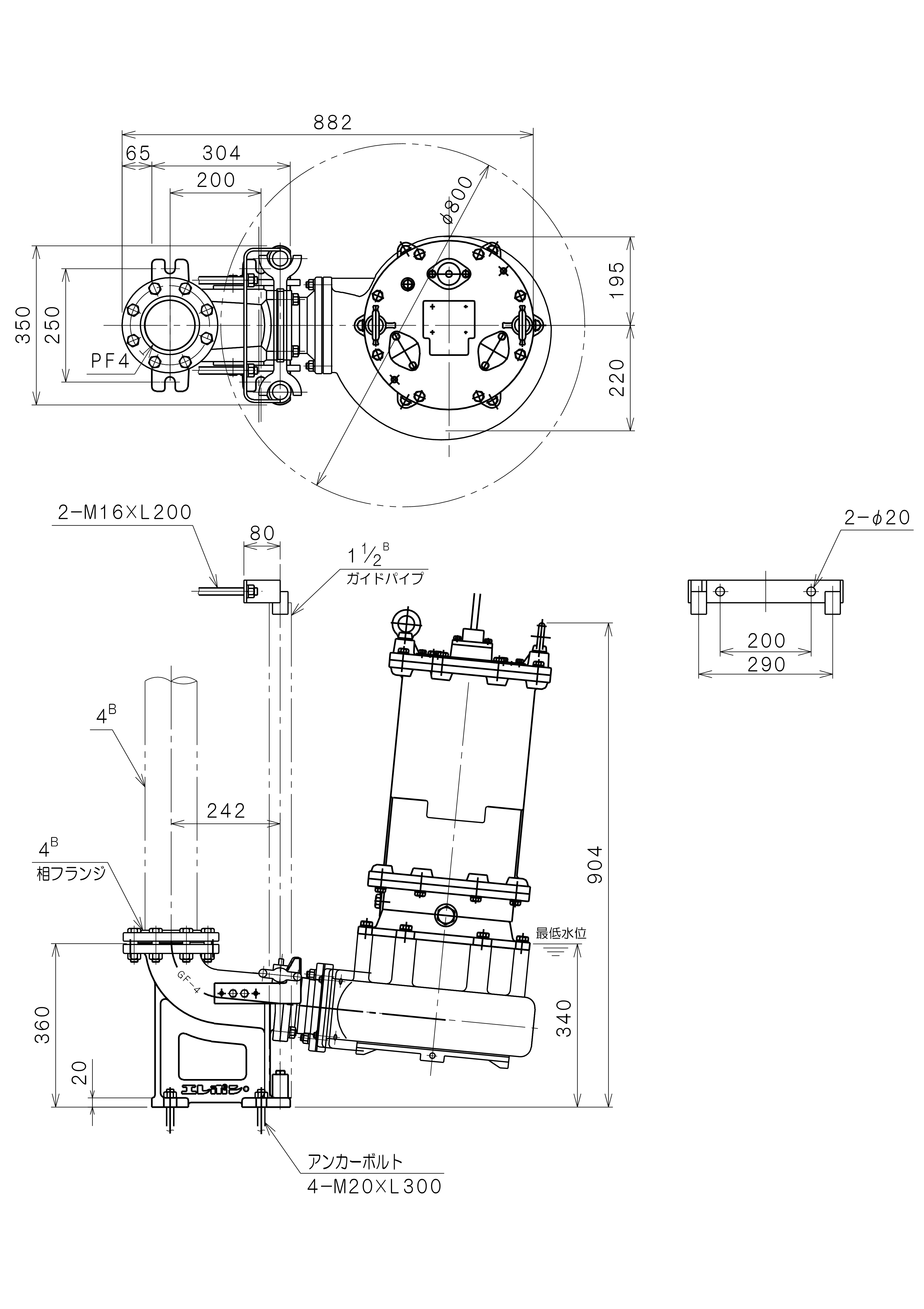

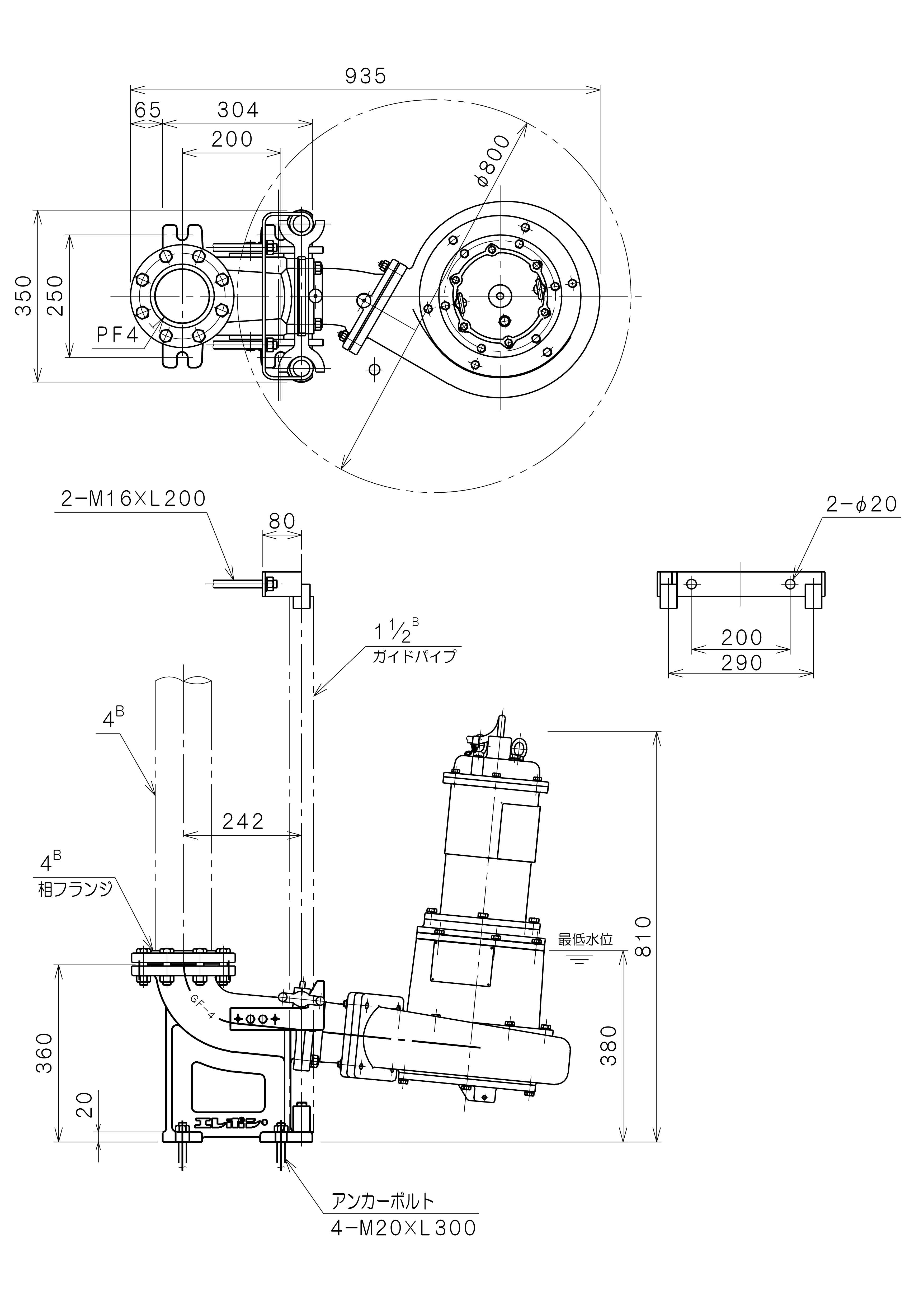

• 諸元表・寸法図
• 性能曲線

• GM３（3.7〜7.5kW） 標準仕様
  項目		口径〔mm〕	100	----	----	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の300%以下
  	ポンプ
  	構造	羽根車	一枚羽根ノンクロッグ
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200（超硬チップ付）
  		ケーシング	FC200
  		カッターディスク	SK-3
  		メカニカルシール	SiC
  	電動機
  	種類		三相誘導電動機
  	極数・絶縁		4極（3.7・5.5kW） 6極（7.5kW）、E種
  	相・電圧		三相200V/200・220V
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	FC250
  		シャフト	SUS403
  		ケーブル	2PNCT
  配管との接続			JIS10kg／cm2フランジ

• • 諸元表〔50Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    GM3-54-ZM GM3G-54-ZM	100	3.7	3	200	4	1431	16	90	直入	4.10	4.0	6305ZZC3	6309ZZC3	2PNCT	4	2.0	12.5	10
    GM3-74-ZM GM3G-74-ZM	100	5.5	3	200	4	1445	22	149	直入	6.46	4.0	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10
    GM3-104-ZM GM3G-104-ZM	100	7.5	3	200	6	961	33	145	直入	8.61	4.0	6308ZZC3	7311BL1DB	2PNCT	4	5.5	17.0	10

  • 諸元表〔60Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    GM3-54-ZM GM3G-54-ZM	100	3.7	3	200	4	1713	15	79	直入	4.40	4.0	6305ZZC3	6309ZZC3	2PNCT	4	2.0	12.5	10
    GM3-74-ZM GM3G-74-ZM	100	5.5	3	200	4	1737	21	131	直入	6.39	4.0	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10
    GM3-104-ZM GM3G-104-ZM	100	7.5	3	200	6	1151	31	125	直入	8.55	4.0	6308ZZC3	7311BL1DB	2PNCT	4	5.5	17.0	10

•  < 清水測定時>
