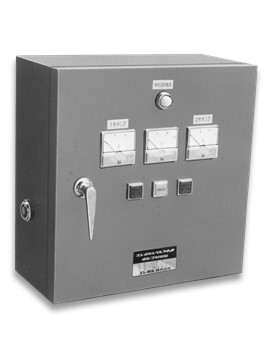

制御機器 ELD：交互運転制御盤
ELD
特長
  • ２台のポンプを、起動および停止水位で交互運転させます。
  • １台の水中ポンプの排水能力を上回る異常増水が発生した際には、
    ブザーとランプで警報を発し、２台のポンプを同時運転させます。
  • 一方のポンプが万一故障して排水不能になった場合は、
    残る一方の正常なポンプを単独自動運転させます。
  • 過負荷になり過電流が流れると、
    サーマルリレーが作動しポンプを停止させ、
    モーターを保護します。
  • 仕様
  • 仕様
    型式 適用電気容量 起動方式 高さ
    mm    		 幅
    mm    		 奥行
    mm
    ELD-15
    ELD-22
    ELD-37    		AC三相200V1.5kW
    2.2kW
    3.7kW    		直入400400200
    ELD-55
    ELD-75    		AC三相200V5.5kW
    7.5kW    		直入650500200
    ELD-L15
    ELD-L22
    ELD-L37    		AC三相200V1.5kW
    2.2kW
    3.7kW    		直入500400200
    ELD-L55
    ELD-L75    		AC三相200V5.5kW
    7.5kW    		直入600500200
    • 他に、11kW〜22kW用もあります。
    • 標準品は、屋内壁掛型。Ｌ付きは、漏電遮断器内蔵型です。
