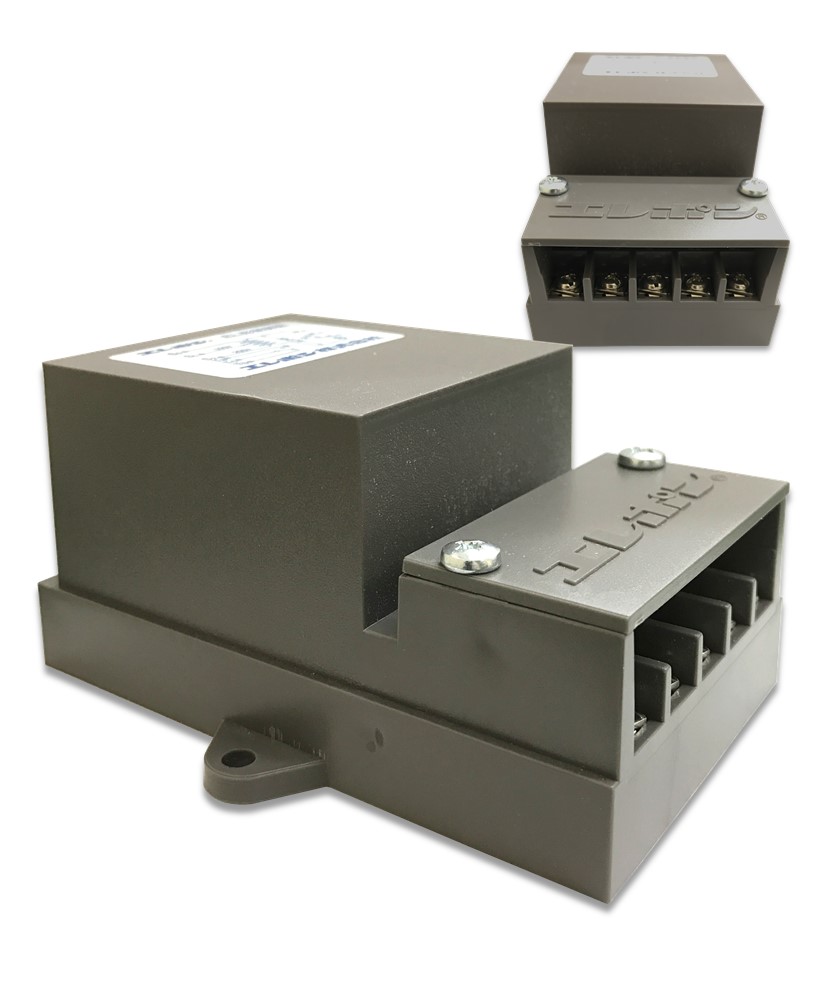

制御機器 EL：レベルスイッチ専用制御函
EL
特長
  • エレポン−レベルスイッチとコンビで使用いただける、
    最も手軽で経済的な制御函です。
  • どのような場所でも、
    簡単に自動化運転（給水・排水）が行えます。
  • 小型化と経済性の見地から
    マグネットスイッチは組み込んでいませんので、施工の際は
    モーター容量に応じたマグネットスイッチをご使用ください。
  • 仕様
  • 寸法図・電気回路図
  • 接続・運転イメージ
  • 仕様
    型式 適用電気容量 長さ
    mm    		 幅
    mm    		 厚さ
    mm
    ELAC単相100V・三相200V1106855

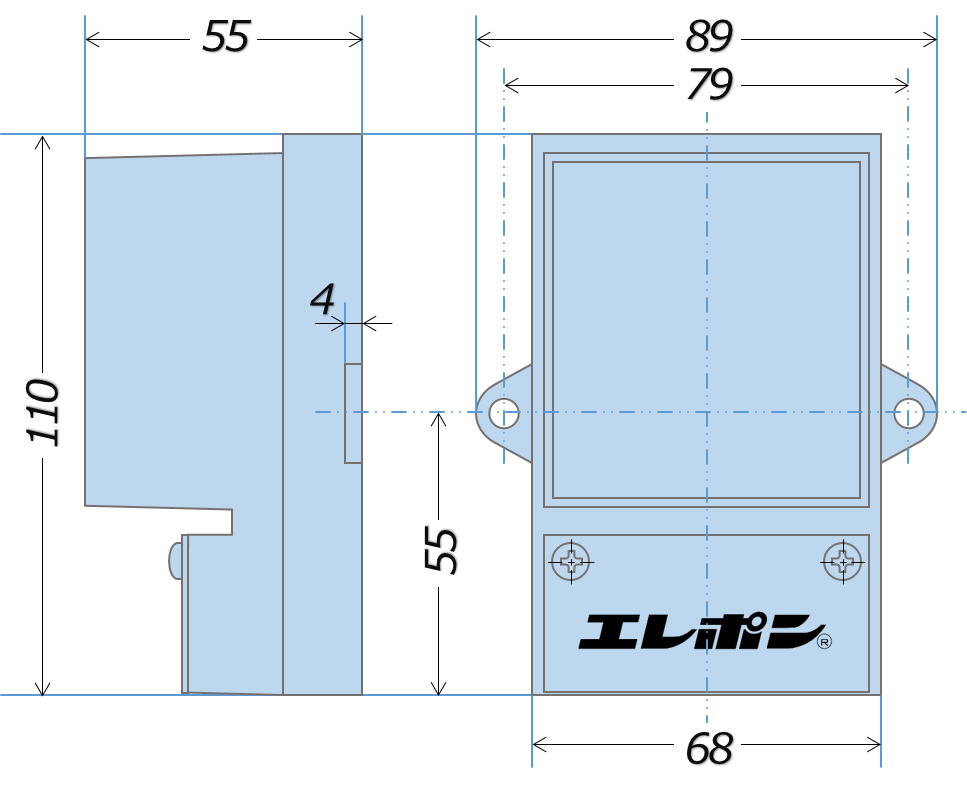

  • 寸法図
    EL_寸法図

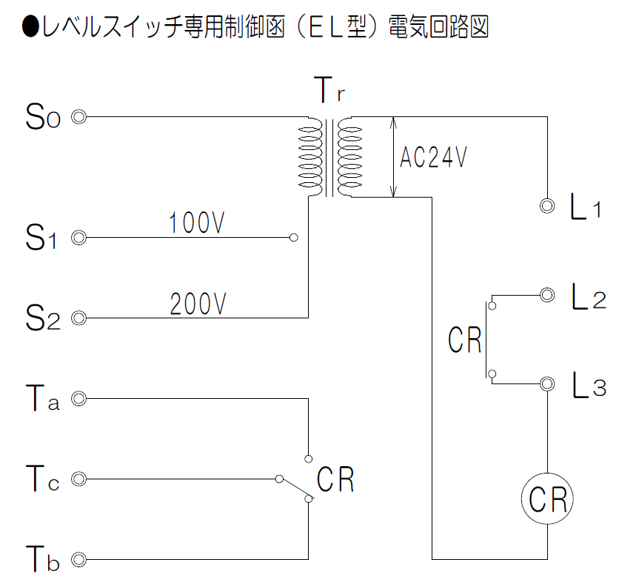

    電気回路図
    EL_電気回路図

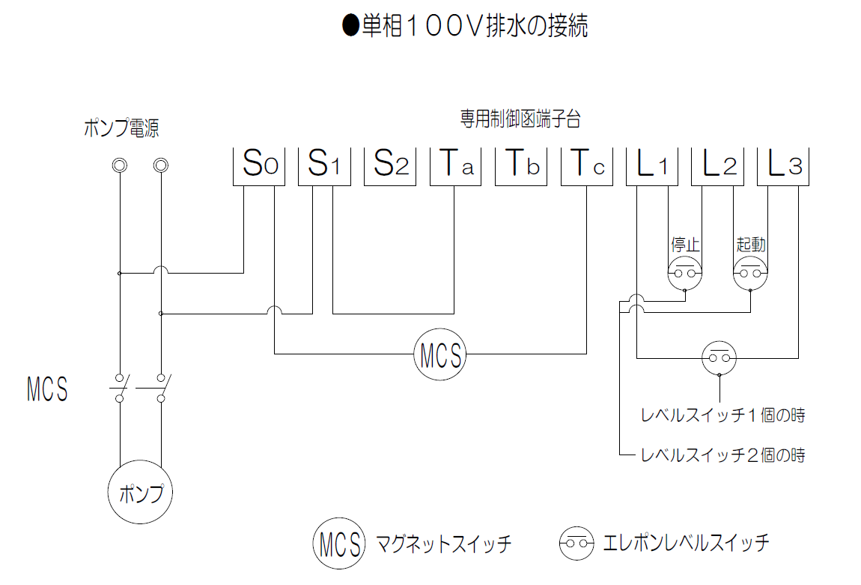

    単相100V接続図（排水）
    EL_接続図(100V)

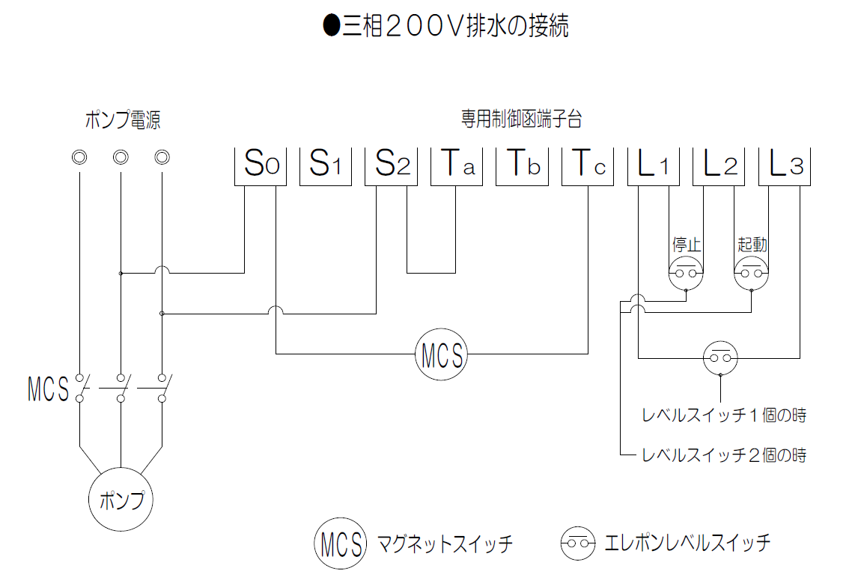

    三相200V接続図（排水）
    EL_接続図(200V)
    この制御函には、マグネットスイッチは含まれていません。
    施工の際には、モーター容量に適した電磁開閉器（マグネットスイッチ）をご用意ください。
  • 接続・運転イメージ
    EL_運転イメージ
    この制御函は、防滴構造にはなっていません。
    この制御函には、マグネットスイッチは含まれていません。
    モーター容量に適した電磁開閉器（マグネットスイッチ）を
    ご用意ください。
