KWⅡ, KWⅡG

• 標準仕様

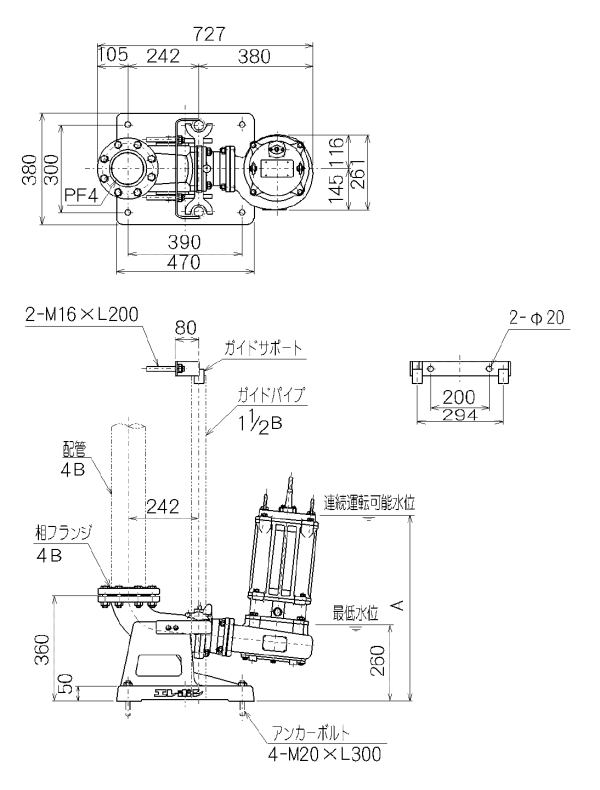

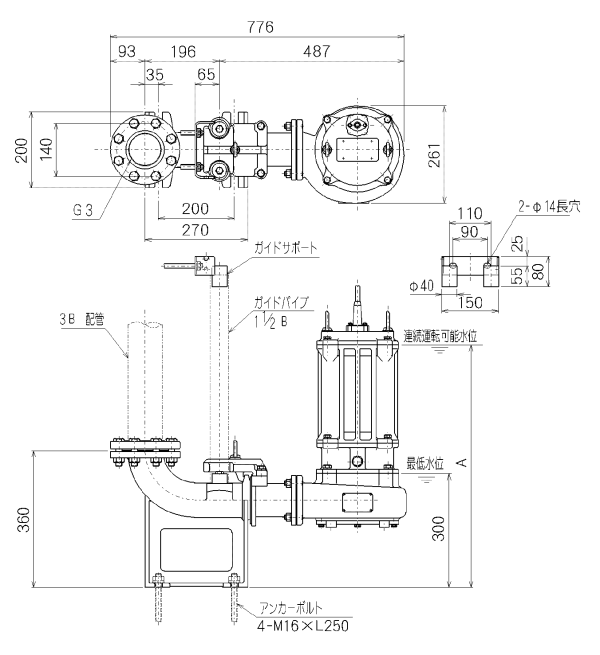

• 諸元表・寸法図

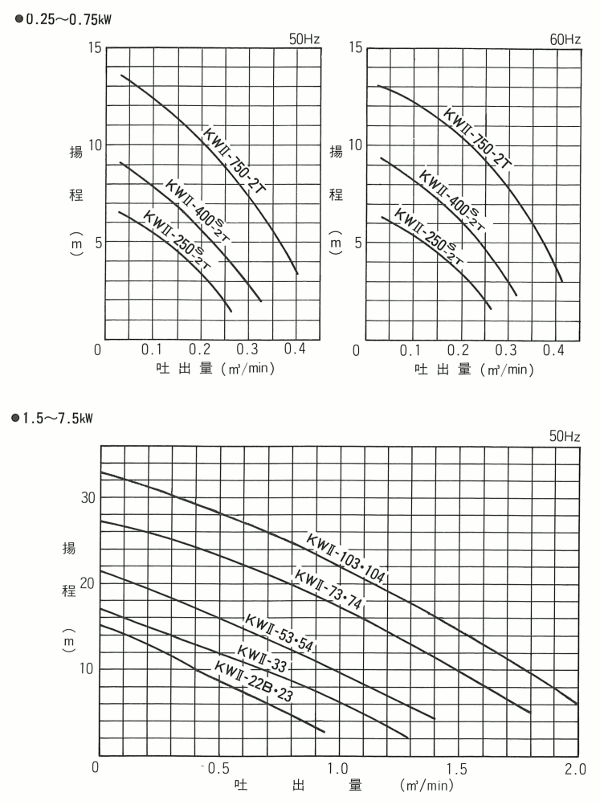

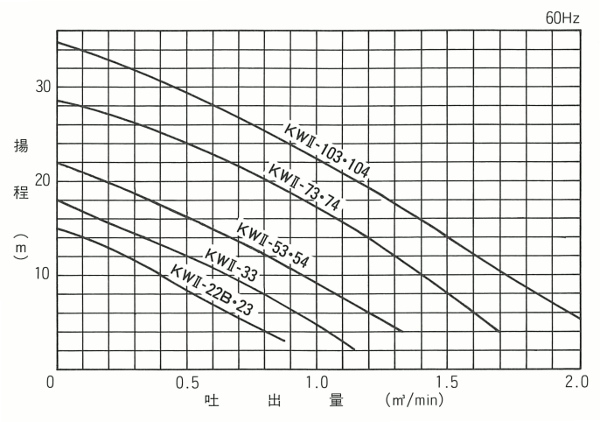

• 性能曲線

• KWⅡ（3.7〜7.5kW） 標準仕様
  項目		口径〔mm〕	80	100	----	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の200%以下
  	ポンプ
  	構造	羽根車	二枚羽根セミオープン
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200
  		ケーシング	FC200
  		羽根車カバー	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		三相誘導電動機
  	極数・絶縁		2極・E種
  	相・電圧		三相200V/200・220V
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	FC200
  		シャフト	SUS420J2
  		ケーブル	VCT
  配管との接続			JIS10kg／cm2フランジ

• • 諸元表〔50Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    KWⅡ-53 KWⅡG-53	80	3.7	3	200	2	2895	14.5	92	直入	4.35	1.6	6305ZZ	6308ZZ	VCT	4	2	11.7	10
    KWⅡ-54 KWⅡG-54	100	3.7	3	200	2	2895	14.5	92	直入	4.35	1.6	6305ZZ	6308ZZ	VCT	4	2	11.7	10
    KWⅡ-73 KWⅡG-73	80	5.5	3	200	2	2905	21	150	直入	6.46	1.6	6305ZZ	6308ZZ	VCT	4	3.5	13.8	10
    KWⅡ-74 KWⅡG-74	100	5.5	3	200	2	2905	21	150	直入	6.46	1.6	6305ZZ	6308ZZ	VCT	4	3.5	13.8	10
    KWⅡ-103 KWⅡG-103	80	7.5	3	200	2	2930	28.5	214	直入	8.4	1.6	6306ZZ	6310ZZ	VCT	4	5.5	16.5	10
    KWⅡ-104 KWⅡG-104	100	7.5	3	200	2	2930	28.5	214	直入	8.4	1.6	6306ZZ	6310ZZ	VCT	4	5.5	16.5	10

  • 諸元表〔60Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    KWⅡ-53 KWⅡG-53	80	3.7	3	200	2	3470	14	82	直入	4.37	1.6	6305ZZ	6308ZZ	VCT	4	2	11.7	10
    KWⅡ-54 KWⅡG-54	100	3.7	3	200	2	3470	14	82	直入	4.37	1.6	6305ZZ	6308ZZ	VCT	4	2	11.7	10
    KWⅡ-73 KWⅡG-73	80	5.5	3	200	2	3480	20	135	直入	6.26	1.6	6305ZZ	6308ZZ	VCT	4	3.5	13.8	10
    KWⅡ-74 KWⅡG-74	100	5.5	3	200	2	3480	20	135	直入	6.26	1.6	6305ZZ	6308ZZ	VCT	4	3.5	13.8	10
    KWⅡ-103 KWⅡG-103	80	7.5	3	200	2	3515	27.5	189	直入	8.41	1.6	6306ZZ	6310ZZ	VCT	4	5.5	16.5	10
    KWⅡ-104 KWⅡG-104	100	7.5	3	200	2	3515	27.5	189	直入	8.41	1.6	6306ZZ	6310ZZ	VCT	4	5.5	16.5	10

  • 着脱装置はアンカーボルトを付属していません。
  • 着脱装置はアンカーボルトを付属していません。
•
