水中ポンプ製品情報：KM シリーズ KMⅡ, KMⅡG(旧型)

KMⅡ, KMⅡG

特長

各機構を標準化し、部品の互換性・信頼性に優れ、
ポンプ効率が高く経済的です。
タフで定評のある軸封装置に、
独自のダストシールを設けることによって、
土砂・異物の侵入が未然に防止され、
軸封装置の長寿命化を図っています。

標準仕様

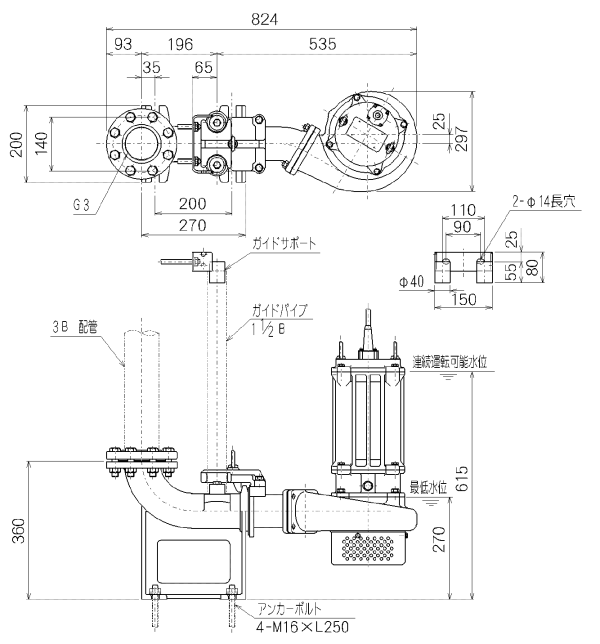

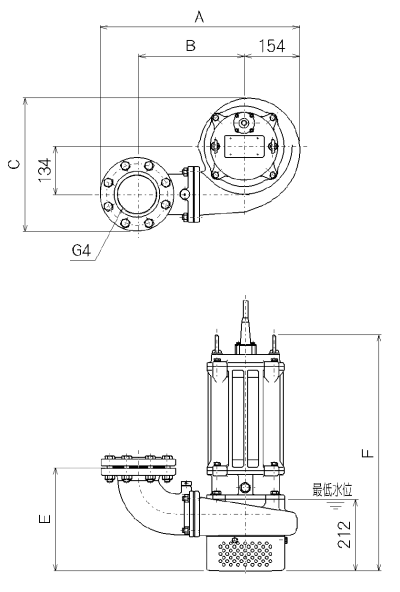

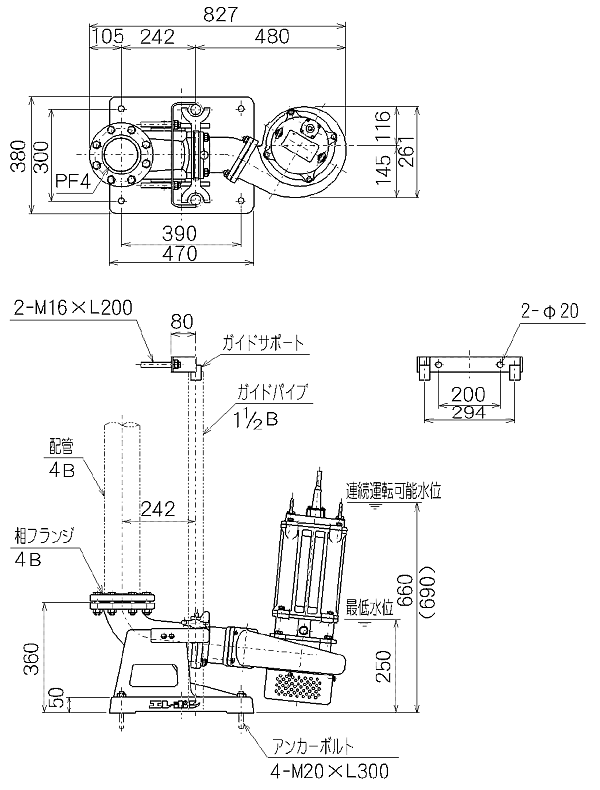

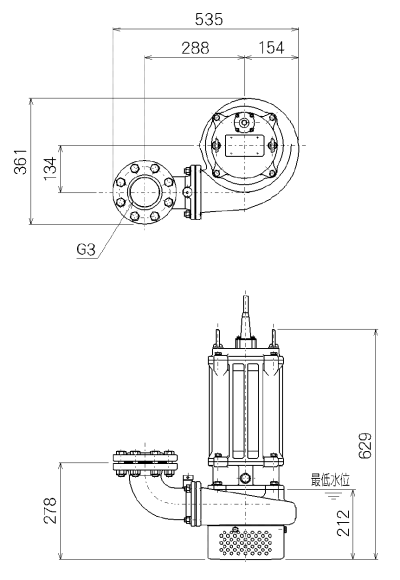

諸元表・寸法図

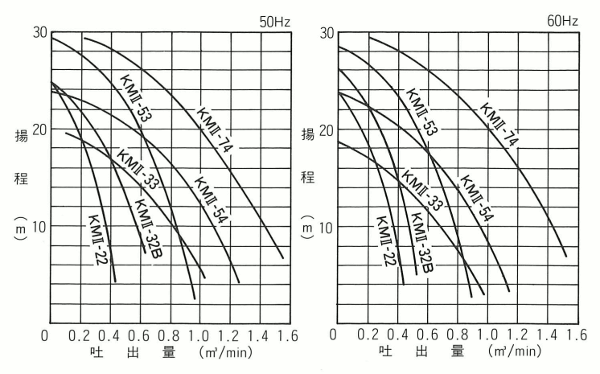

性能曲線

※寸法図の表示は、各型式をクリックしてください。 ※周波数

50Hz
60Hz

KMⅡ（3.7～5.5kW）標準仕様
項目		口径〔mm〕	80	100	----	----	----	----
	取扱液
	液質		汚水
	液温		0～40℃
	異物の大きさ	球状の径	ストレーナ穴径
	異物の大きさ	繊維の長さ
	ポンプ
	構造	羽根車	三枚羽根セミオープン
		軸封	メカニカルシール
		軸受	玉軸受
	材質	羽根車	FC200
		ケーシング	FC200
		羽根車カバー	FC200
		メカニカルシール	SiC
	電動機
	種類		三相誘導電動機
	極数・絶縁		2極・E種
	相・電圧		三相200V/200・220V
	内蔵保護装置		サークルサーマルプロテクタ
	材質	フレーム	FC150
		シャフト	SUS420J2
		ケーブル	VCT
配管との接続			JIS10kg／cm²フランジ

諸元表〔50Hz〕
型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min^-1	定格電流 A	始動電流 A	始動方式	定格消費電力 kW	オイル量 ℓ	軸受		キャブタイヤケーブル
型　　　　式 (着脱式型式)	口径 mm	出力 kW	相数	V	極数 P	回転数 min^-1	定格電流 A	始動電流 A	始動方式	定格消費電力 kW	オイル量 ℓ	上部	下部	材質	芯数	断面積 mm²	外径 mm	長さ m
KMⅡ-53 KMⅡG-53	80	3.7	3	200	2	2895	14.5	92	直入	4.35	1.5	6305ZZ	6308ZZ	VCT	4	2	11.7	10
KMⅡ-54 KMⅡG-54	100	3.7	3	200	2	2895	14.5	92	直入	4.35	1.5	6305ZZ	6308ZZ	VCT	4	2	11.7	10
KMⅡ-74 KMⅡG-74	100	5.5	3	200	2	2905	21	150	直入	6.25	1.5	6305ZZ	6308ZZ	VCT	4	3.5	13.8	10

諸元表〔60Hz〕
型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min^-1	定格電流 A	始動電流 A	始動方式	定格消費電力 kW	オイル量 ℓ	軸受		キャブタイヤケーブル
型　　　　式 (着脱式型式)	口径 mm	出力 kW	相数	V	極数 P	回転数 min^-1	定格電流 A	始動電流 A	始動方式	定格消費電力 kW	オイル量 ℓ	上部	下部	材質	芯数	断面積 mm²	外径 mm	長さ m
KMⅡ-53 KMⅡG-53	80	3.7	3	200	2	3470	14	82	直入	4.37	1.5	6305ZZ	6308ZZ	VCT	4	2	11.7	10
KMⅡ-54 KMⅡG-54	100	3.7	3	200	2	3470	14	82	直入	4.37	1.5	6305ZZ	6308ZZ	VCT	4	2	11.7	10
KMⅡ-74 KMⅡG-74	100	5.5	3	200	2	3480	20	135	直入	6.26	1.5	6305ZZ	6308ZZ	VCT	4	3.5	13.8	10

KMⅡ-22型は、口径65mm相フランジタイプも別途製作致します。
着脱装置はアンカーボルトを付属していません。
