SFⅡ, SF3

• SFⅡ仕様
• SF3仕様

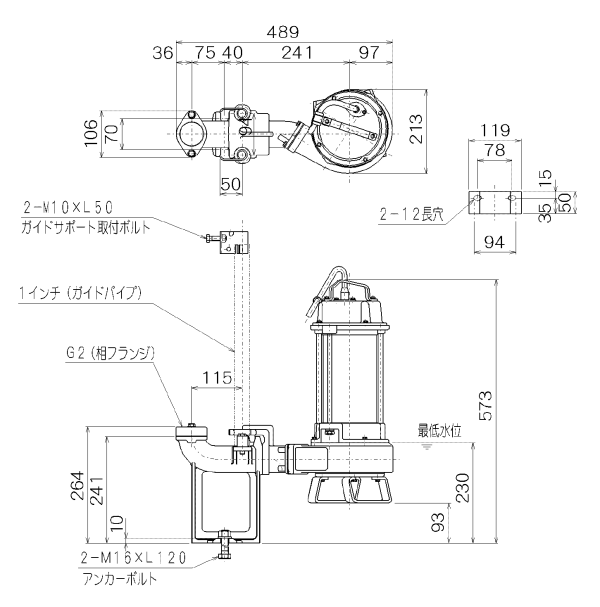

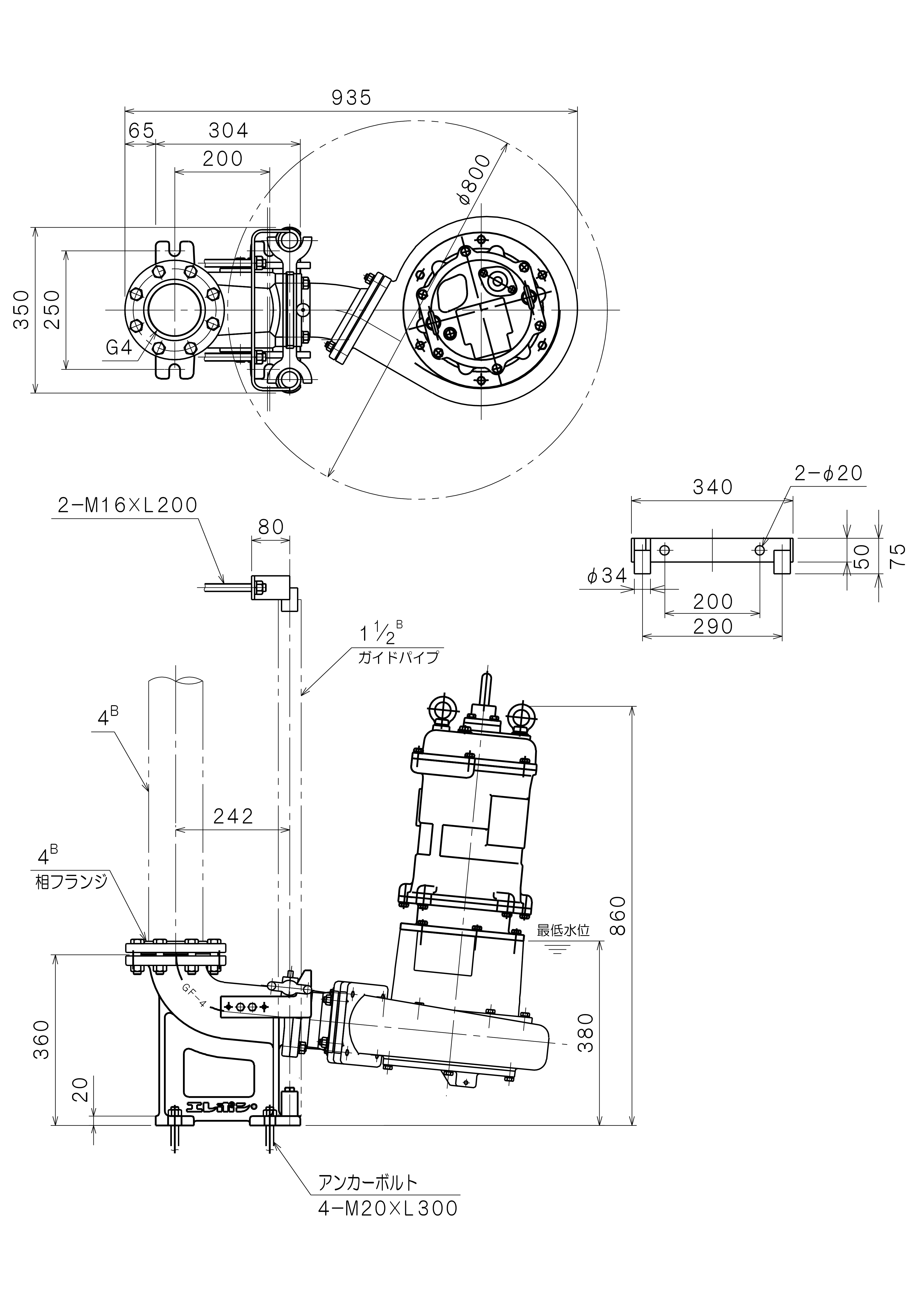

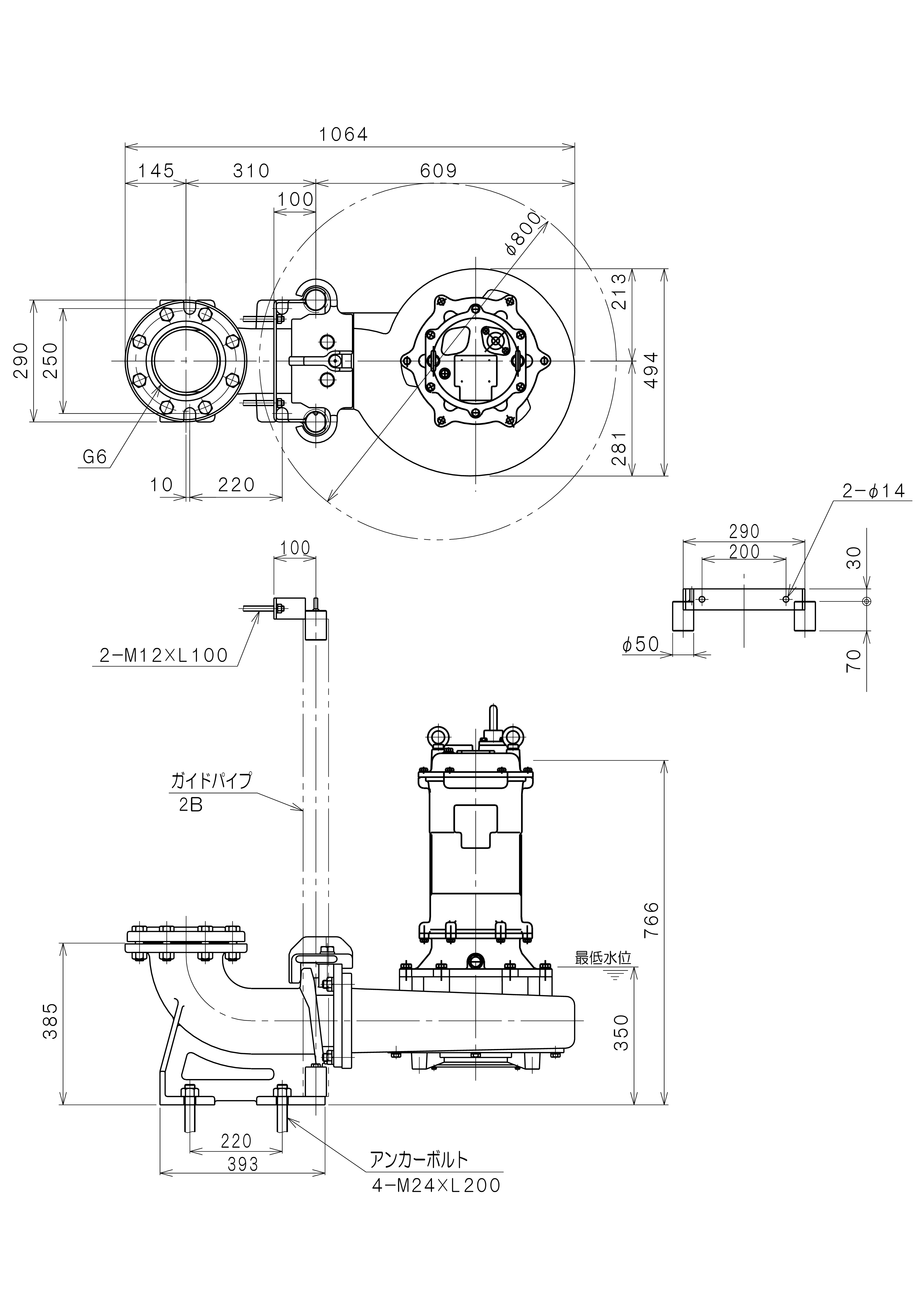

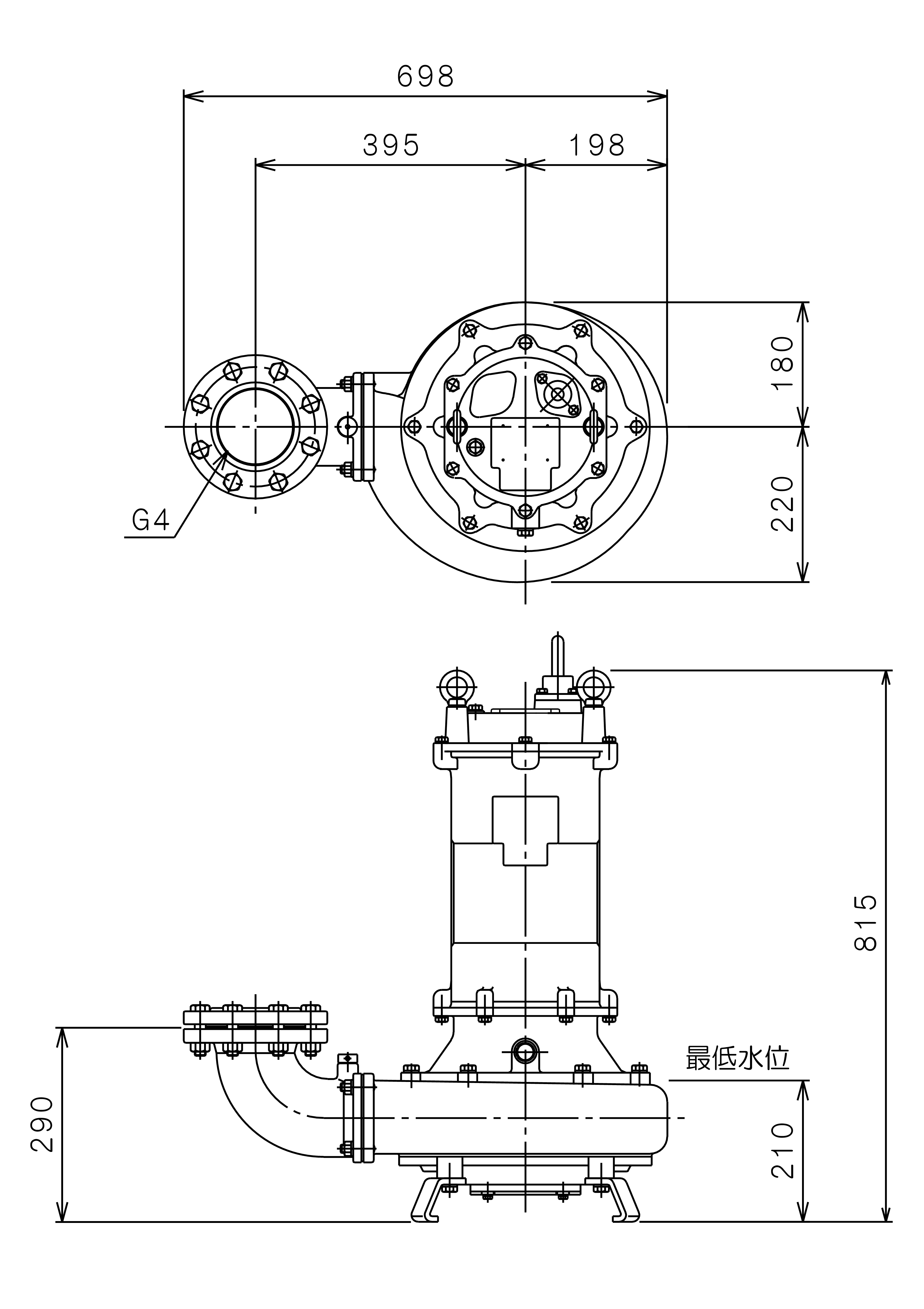

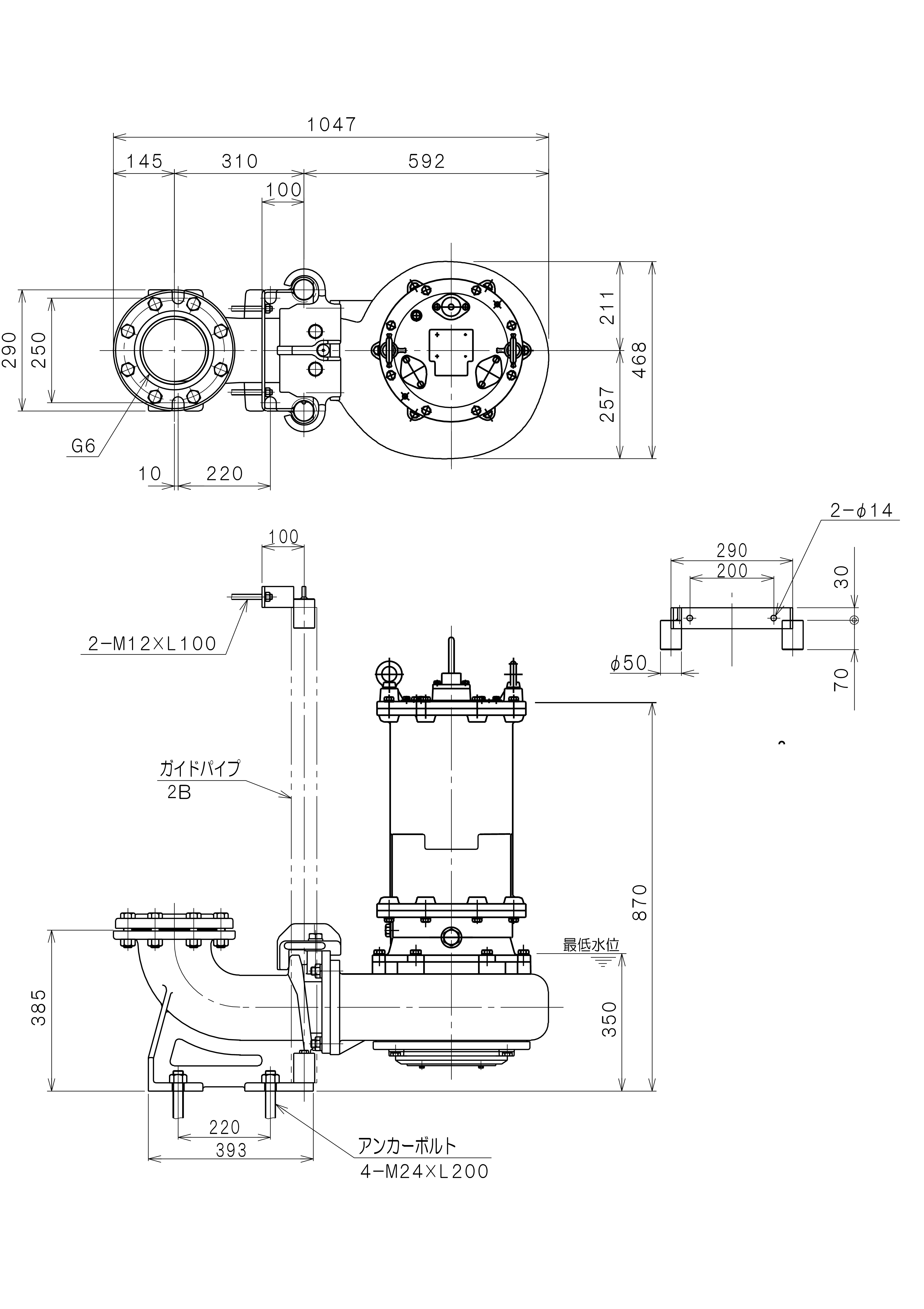

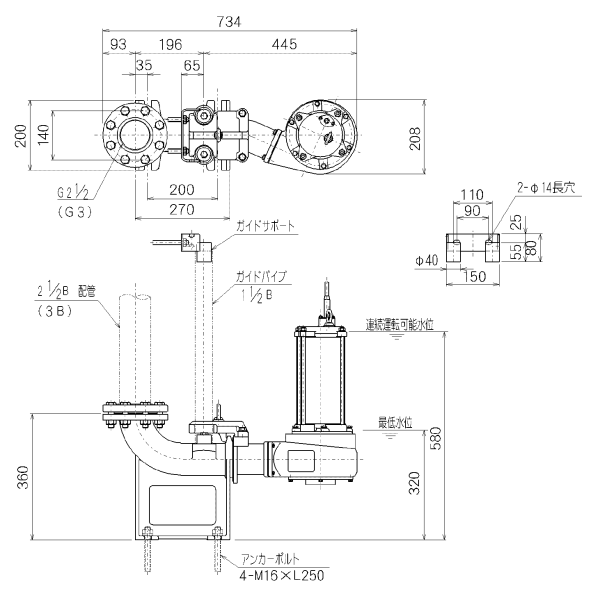

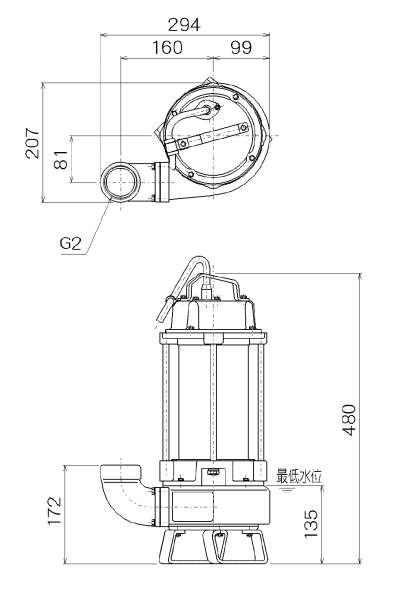

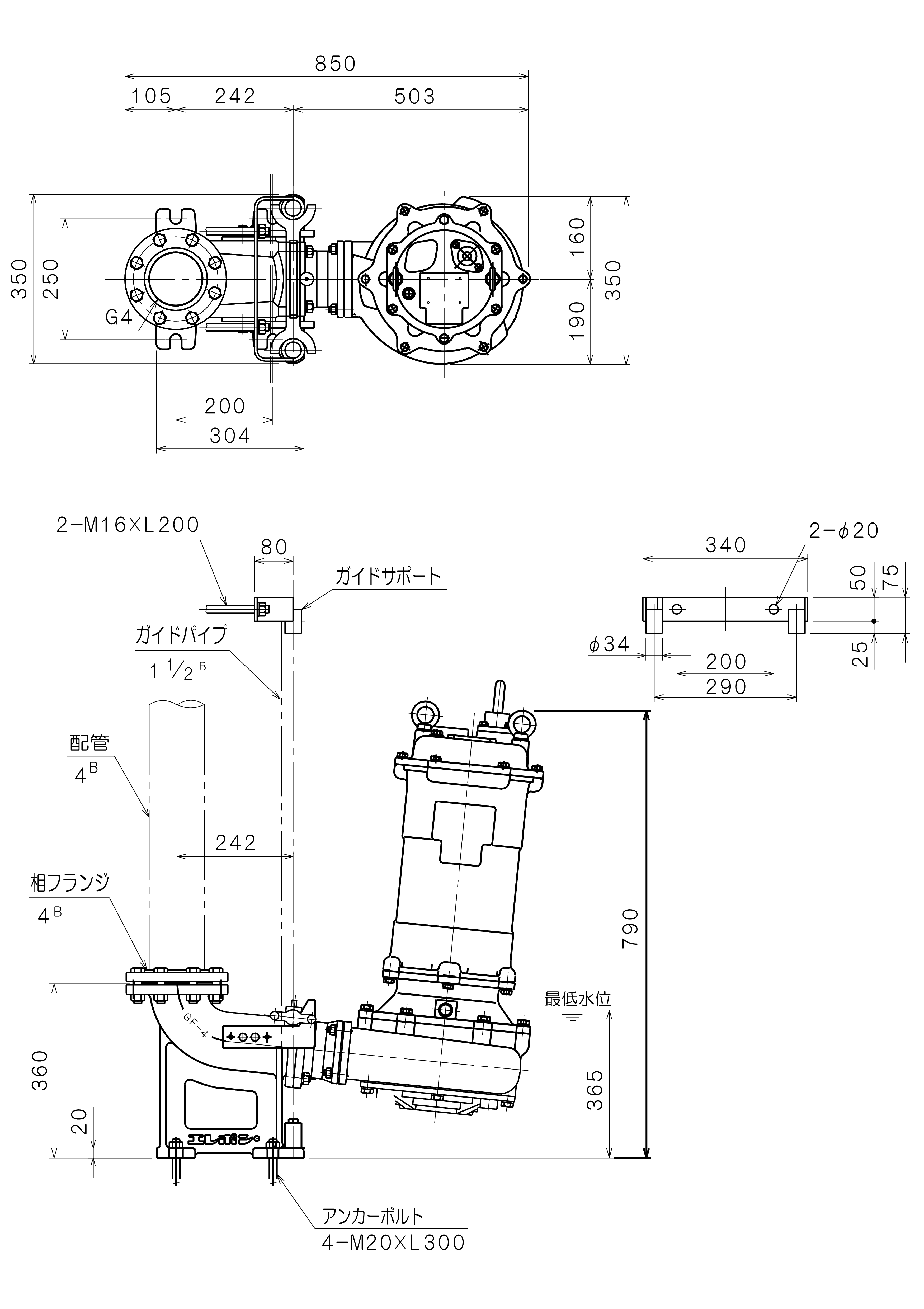

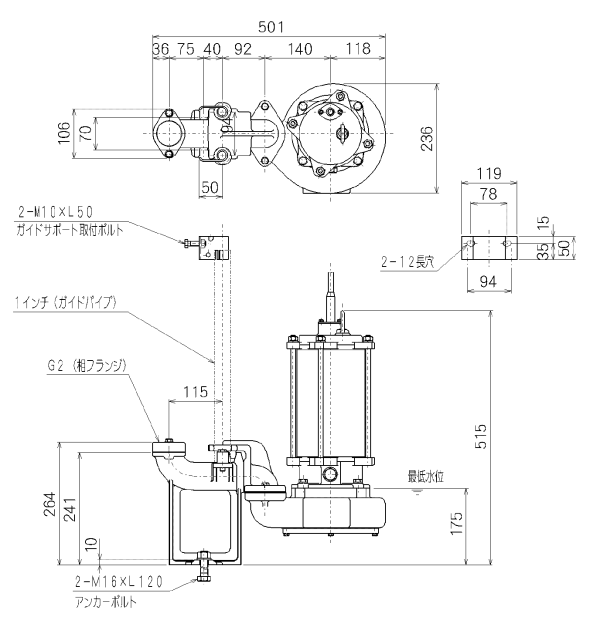

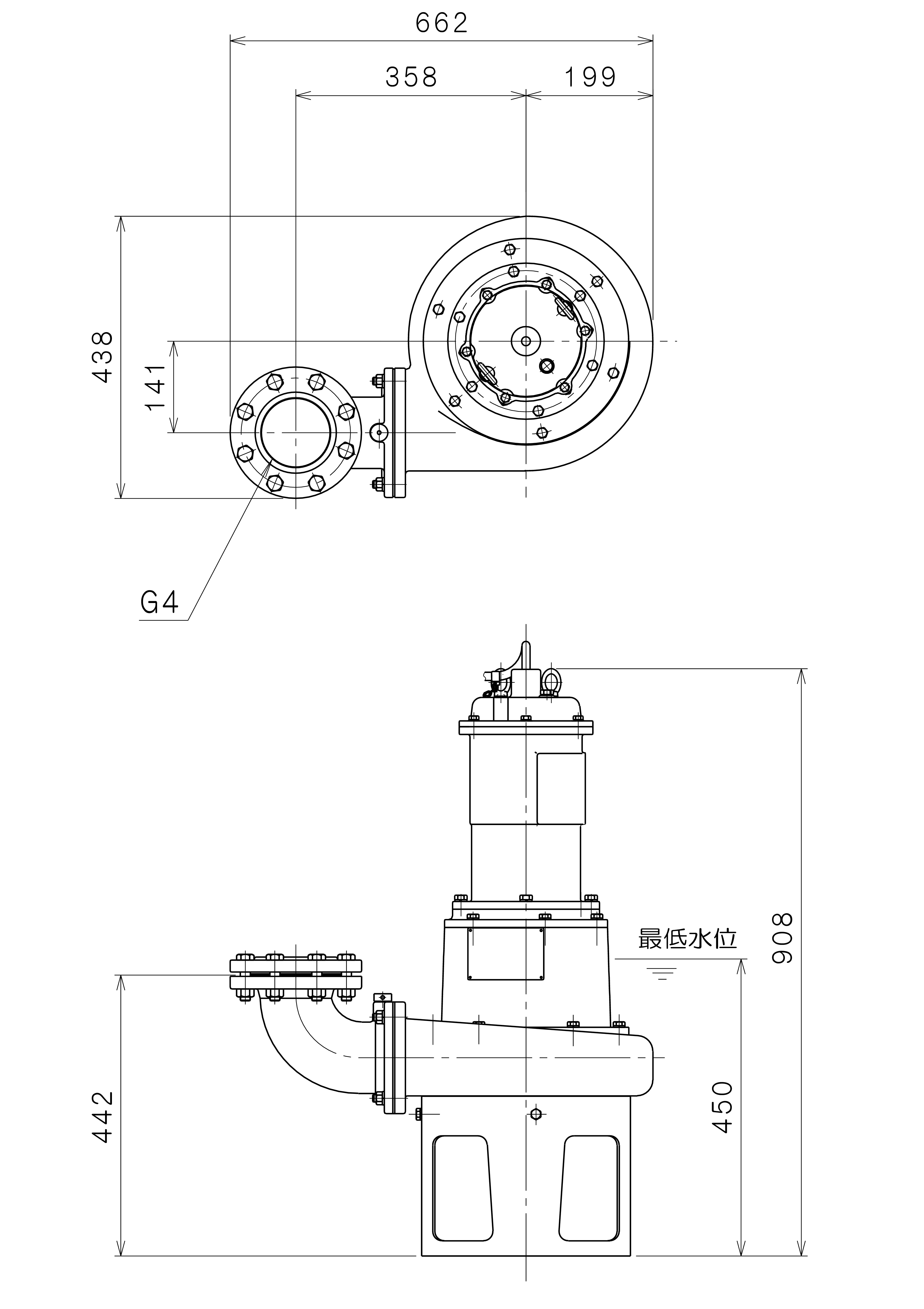

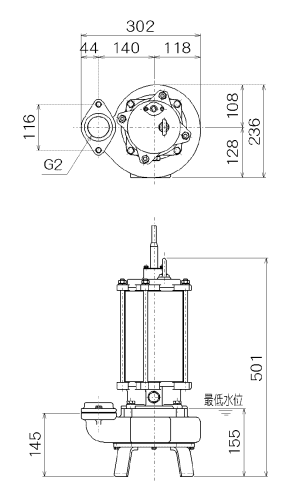

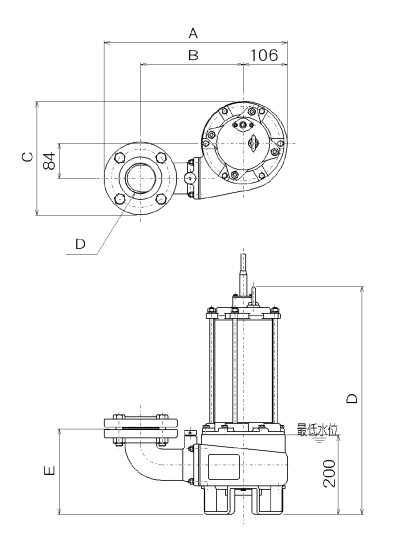

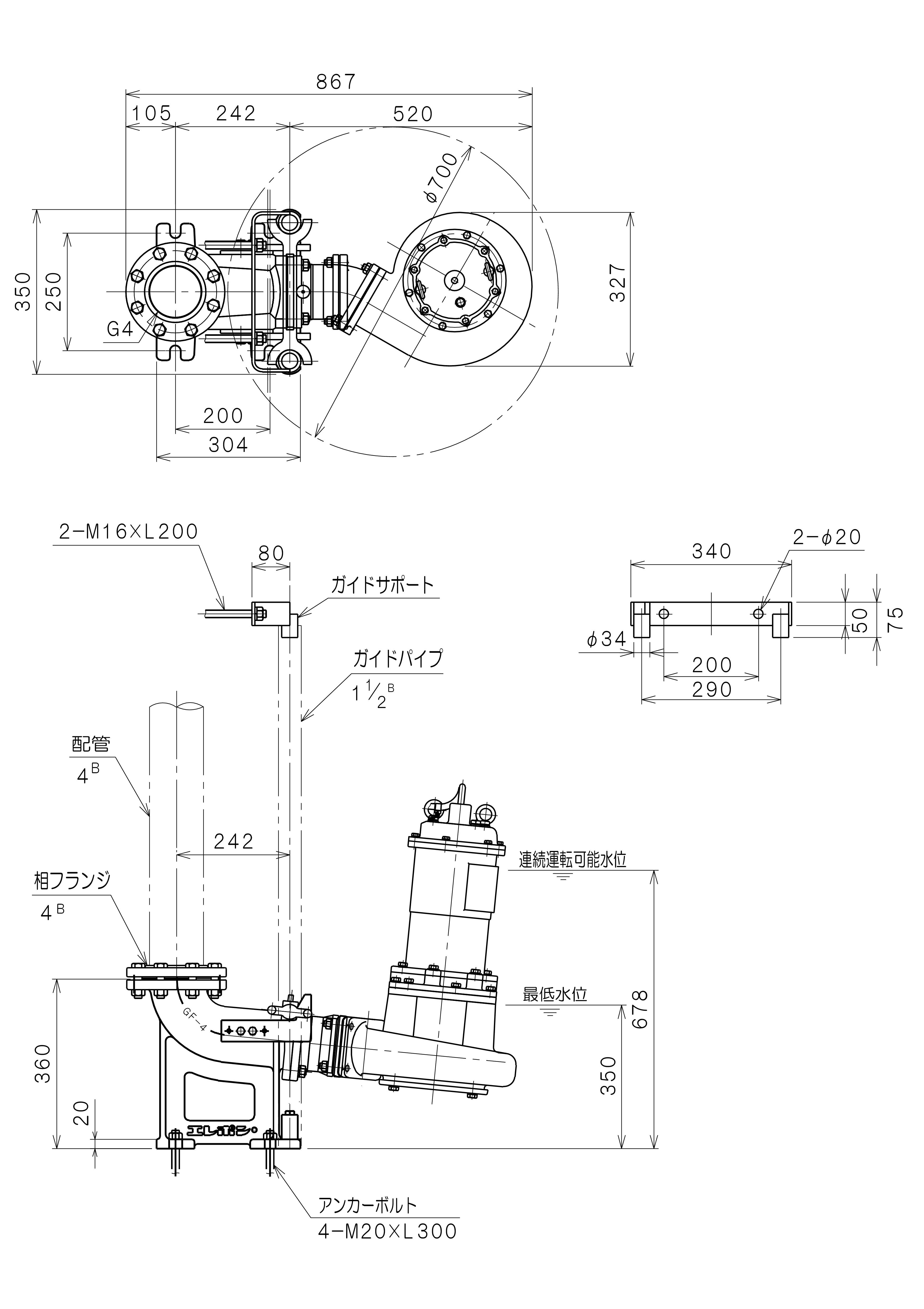

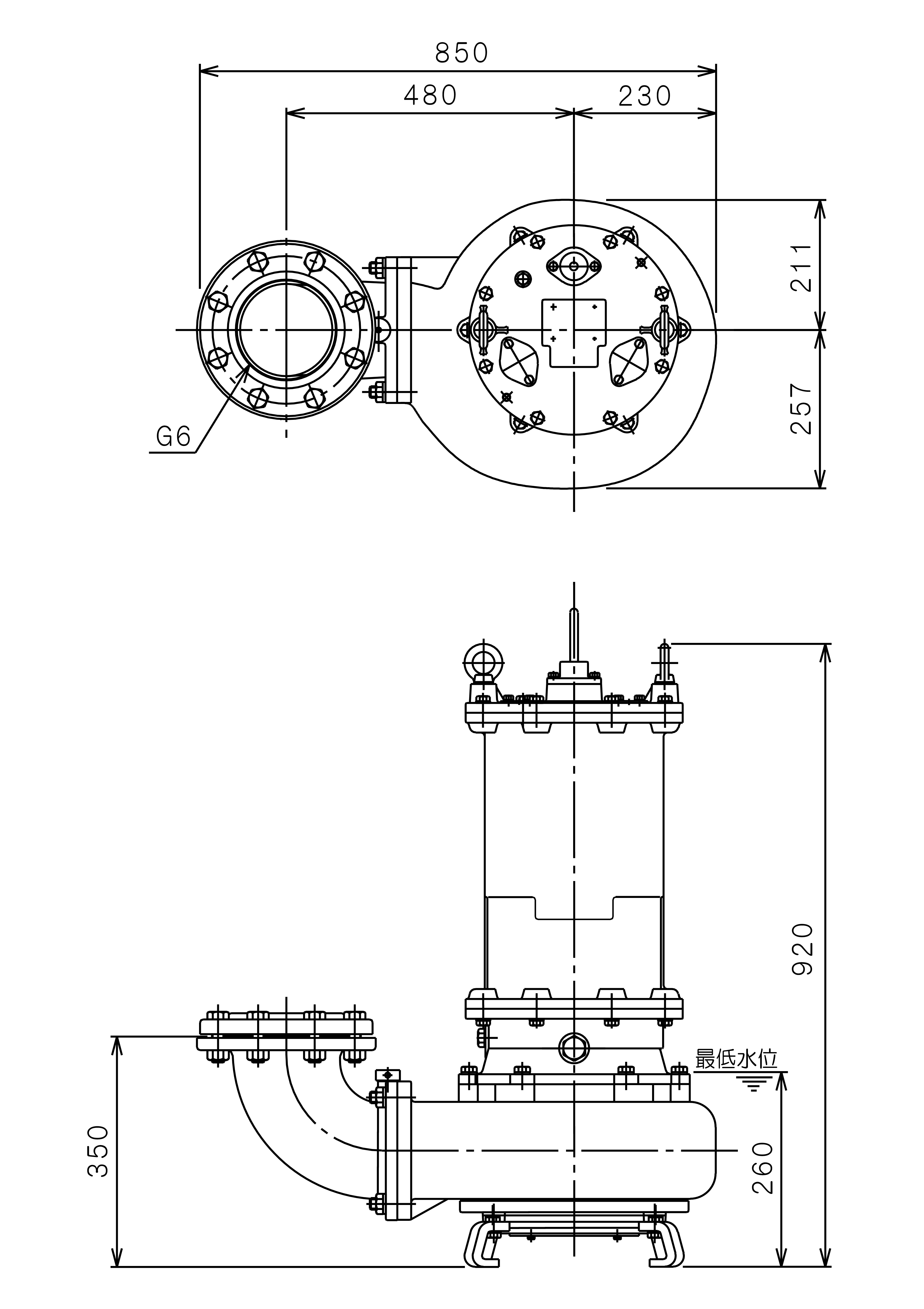

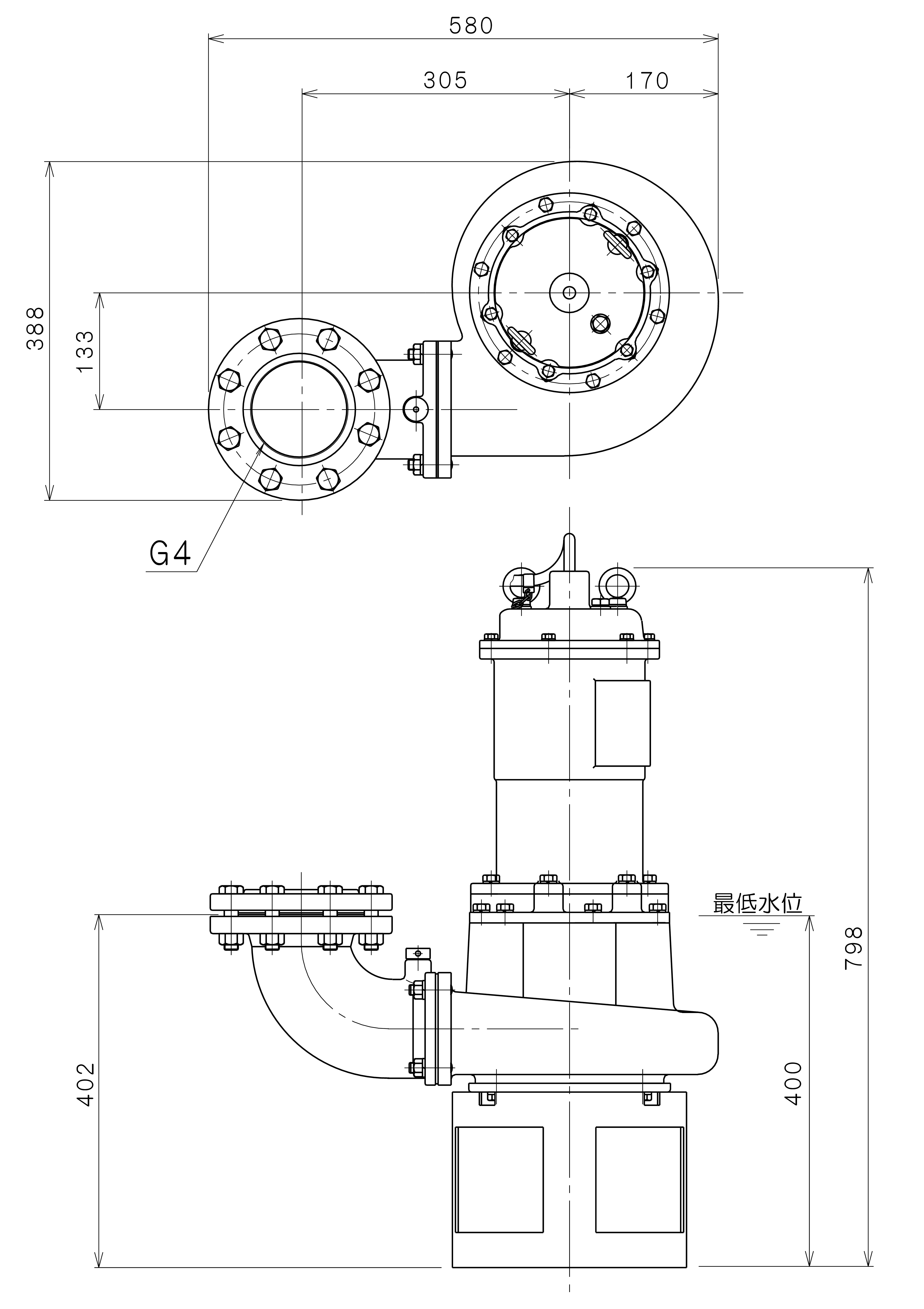

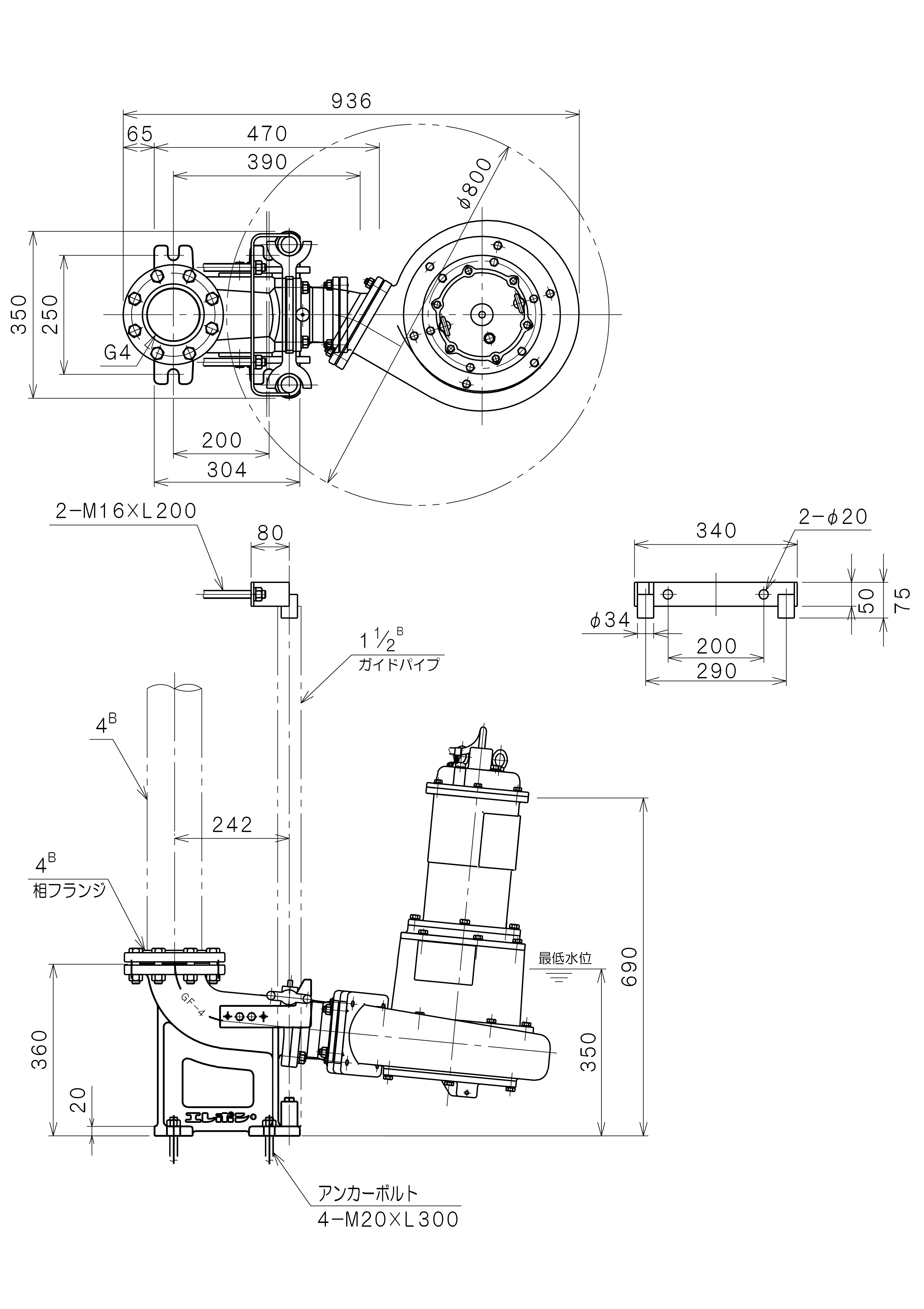

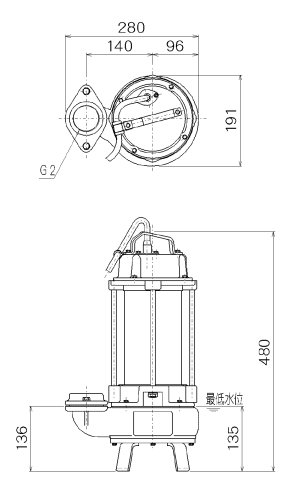

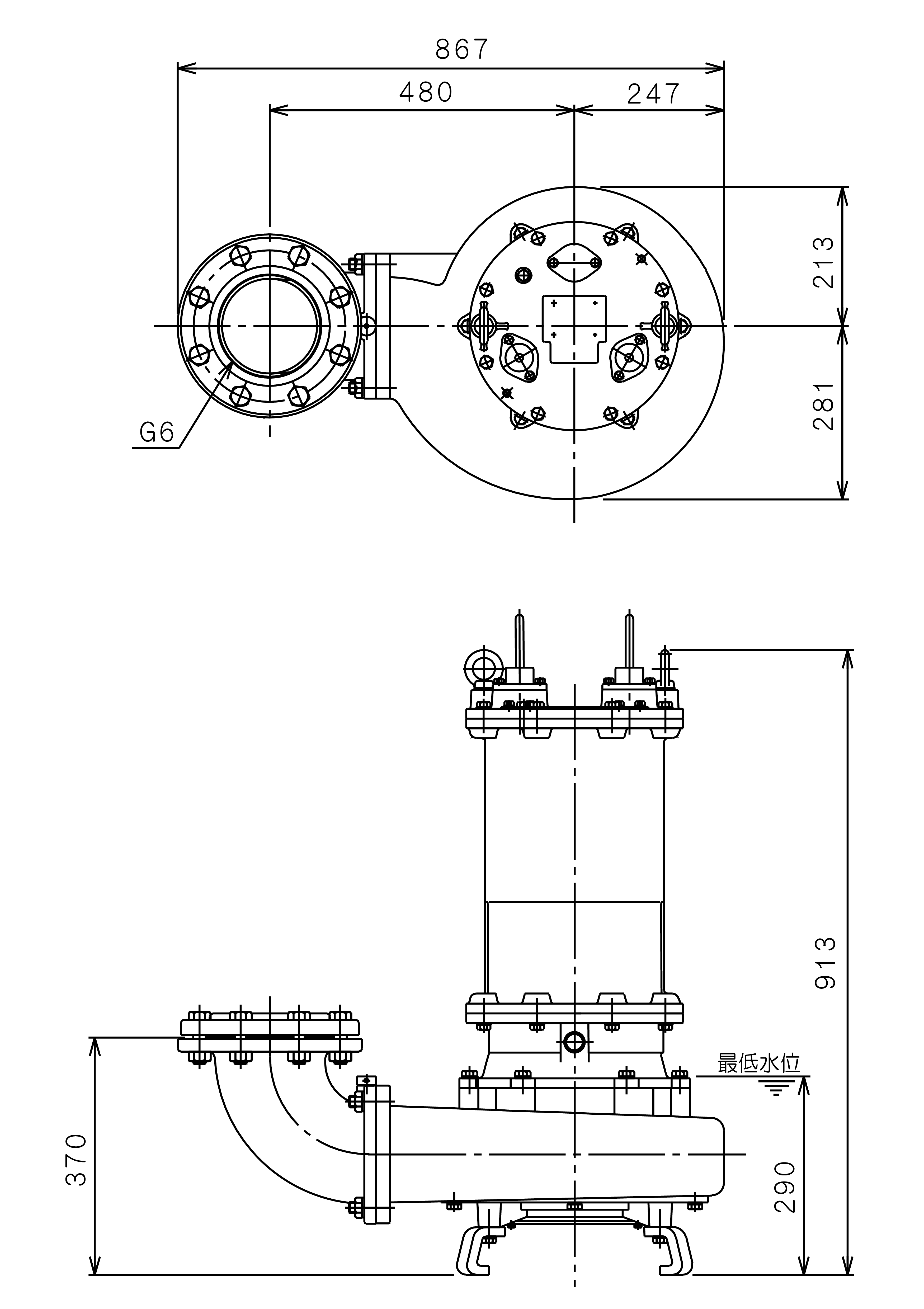

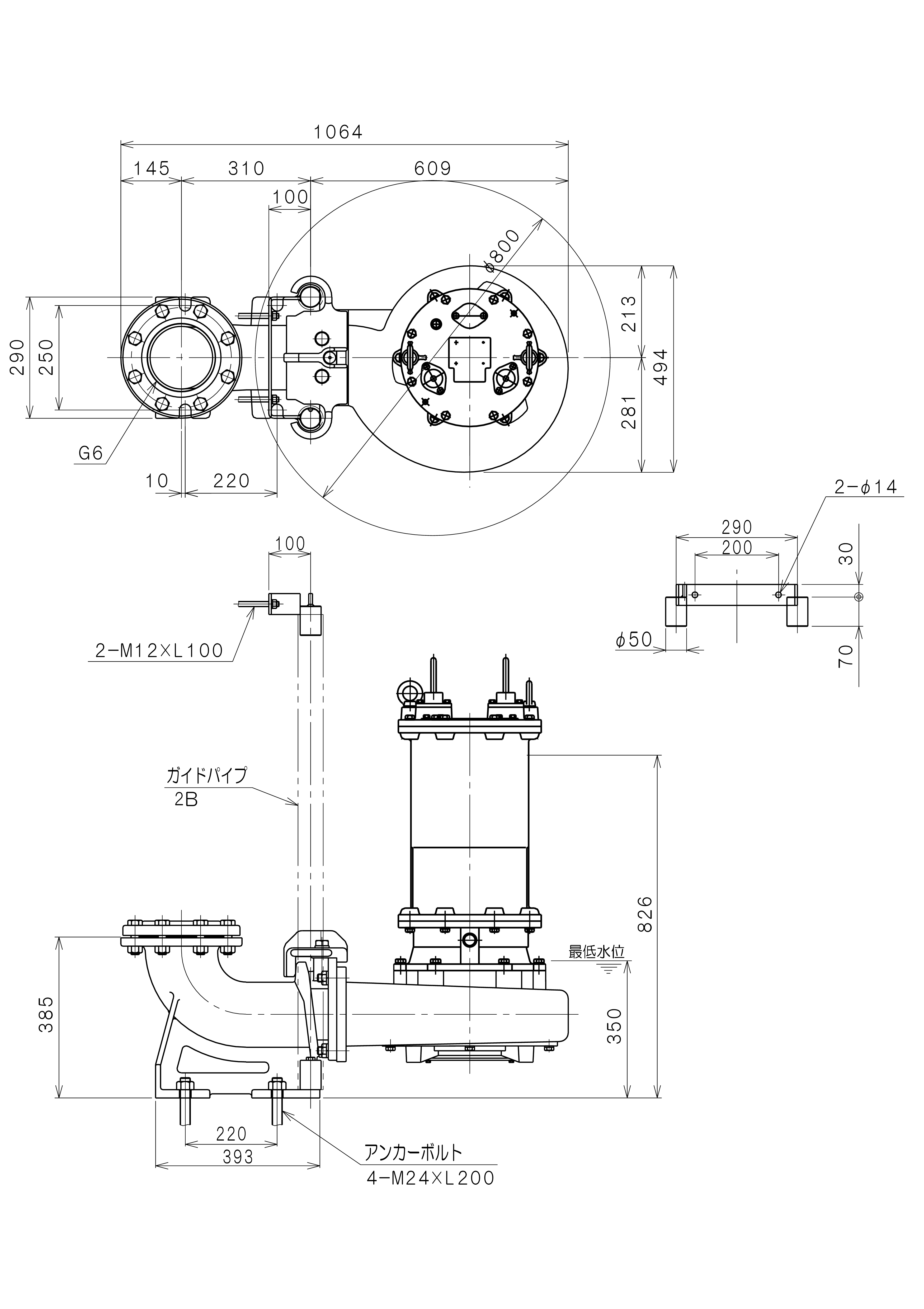

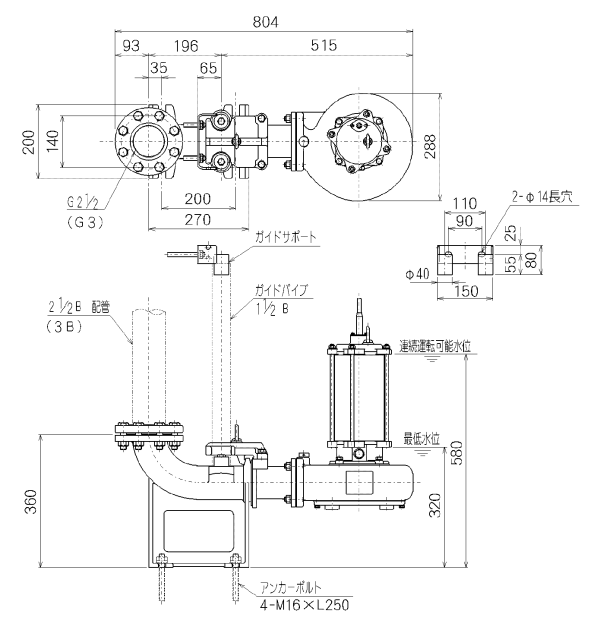

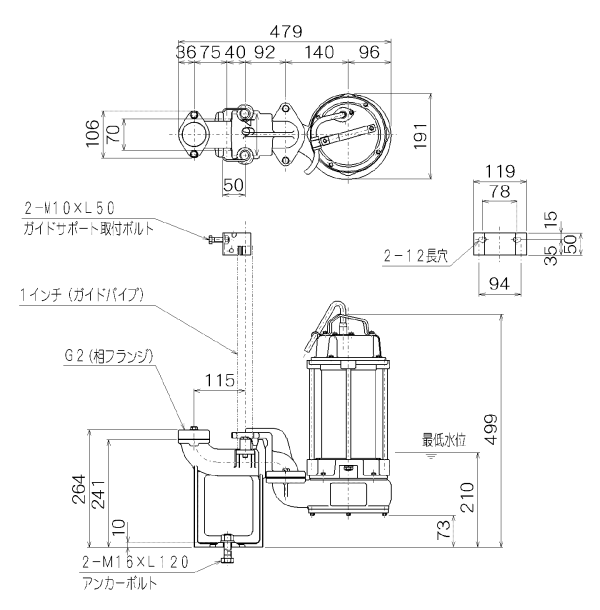

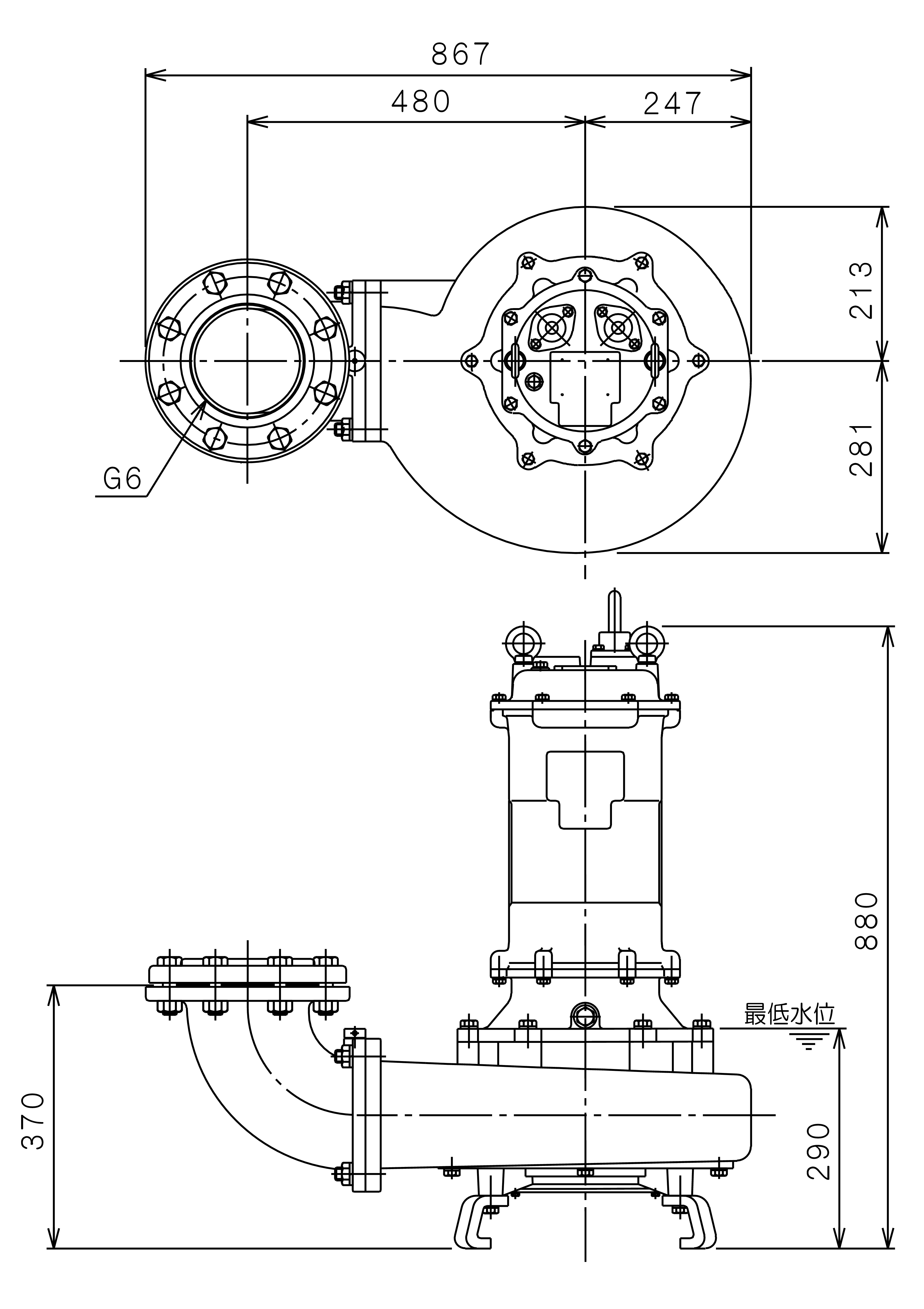

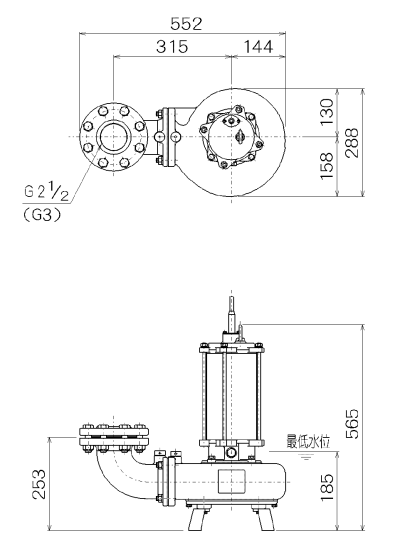

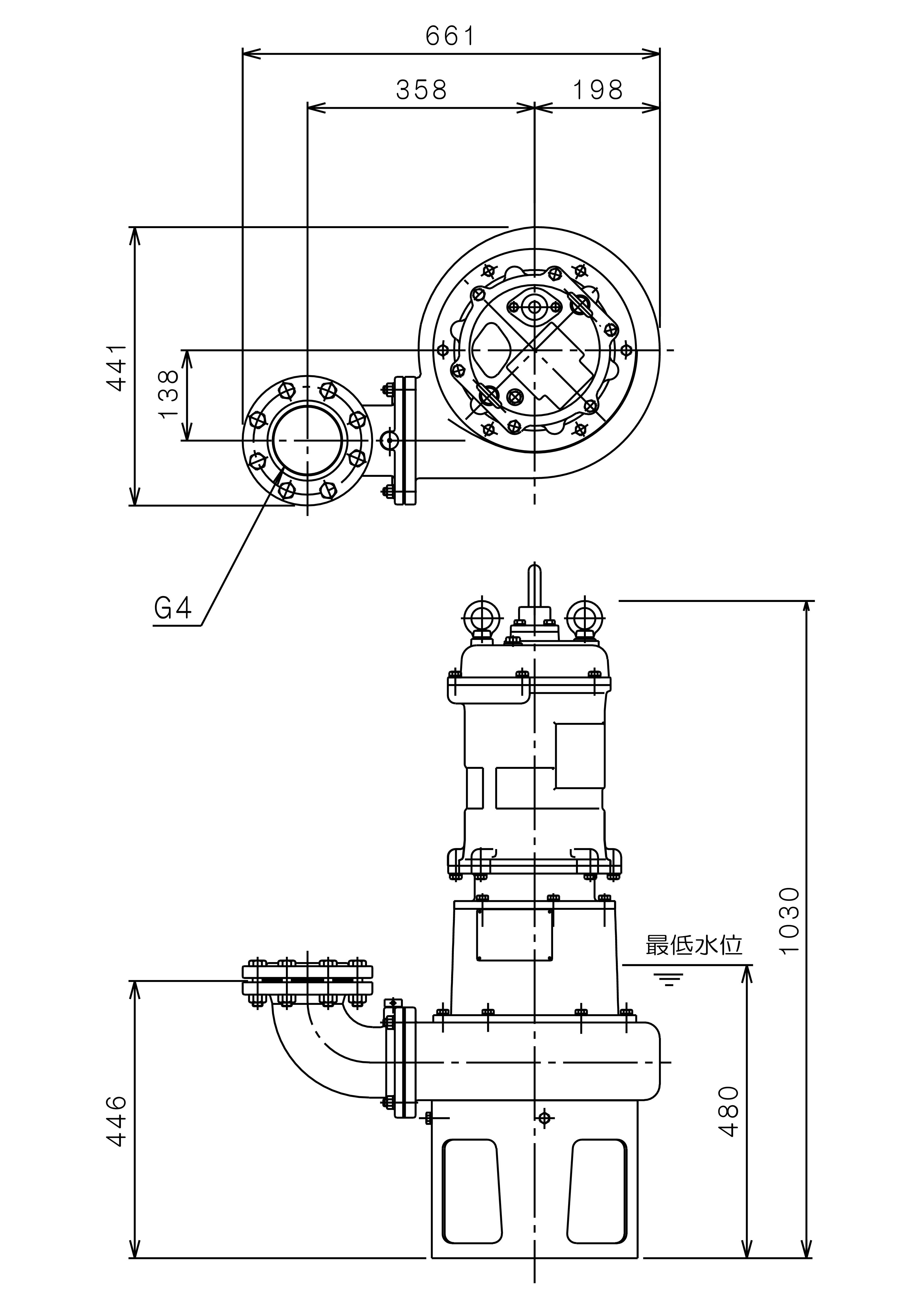

• 諸元表・寸法図

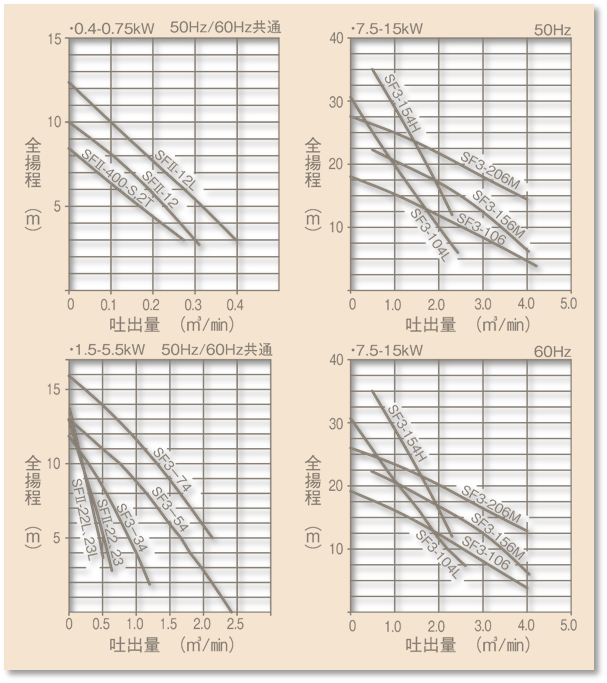

• 性能曲線

• SFⅡ（0.4〜1.5kW） 標準仕様
  項目		口径〔mm〕	50	65	80	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の300%以下
  	ポンプ
  	構造	羽根車	一枚羽根ノンクロッグ
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200（超硬チップ付）
  		ケーシング	FC200
  		カッターディスク	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		単相誘導電動機（0.4kW） 三相誘導電動機（0.4〜1.5kW）
  	極数・絶縁		2極（0.75・1.5kW） 4極（0.4・1.5kW）
  	相・電圧		単相100V（0.4kW） 三相200V/200・220V（0.4〜1.5kW）
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	SPCC
  		シャフト	SUS403
  		ケーブル	VCT
  配管との接続			ネジ込みフランジ（0.4・0.75kW） JIS10kg／cm2フランジ（1.5kW）

• SF３（2.2〜15kW） 標準仕様
  項目		口径〔mm〕	100	150	----	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の300%以下
  	ポンプ
  	構造	羽根車	一枚羽根ノンクロッグ
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200（超硬チップ付き）（2.2〜5.5kW） FC200（SCS回転刃付き）（7.5〜15kW）
  		ケーシング	FC200
  		カッターディスク	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		三相誘導電動機
  	極数・絶縁		2極（11kW）、4極（2.2〜15kW） 6極（7.5kW）、E種
  	相・電圧		三相200V/200・220V
  	内蔵保護装置		サークルサーマルプロテクタ（2.2〜7.5kW） ミニチュアプロテクタ（11・15kW）
  	材質	フレーム	FC250
  		シャフト	SUS403
  		ケーブル	2PNCT
  配管との接続			JIS10kg／cm2フランジ

• • 諸元表〔50Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    SFⅡ-400S SFⅡG-400S	50	0.4	1	100	4	1410	8.85	36	コンデンサー	0.63	0.32	6301ZZ	6304ZZ	VCT	3	1.25	10.1	6
    SFⅡ-400-2T SFⅡG-400-2T	50	0.4	3	200	4	1415	2.18	12	直入	0.56	0.32	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    SFⅡ-12 SFⅡG-12	50	0.75	3	200	2	2915	3.5	24	直入	0.81	0.42	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    SFⅡ-12L SFⅡG-12L	50	0.75	3	200	4	1420	3.6	15	直入	0.97	0.45	6303ZZ	6306ZZ	VCT	4	1.25	11.1	6
    SFⅡ-22 SFⅡG-22	65	1.5	3	200	2	2900	6.5	35	直入	1.86	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFⅡ-22L SFⅡG-22L	65	1.5	3	200	4	1410	7.6	30	直入	1.95	0.4	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFⅡ-23 SFⅡG-23	80	1.5	3	200	2	2900	6.5	35	直入	1.86	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFⅡ-23L SFⅡG-23L	80	1.5	3	200	4	1410	7.6	30	直入	1.95	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SF3-34 SF3G-34	100	2.2	3	200	4	1440	9.7	57	直入	2.66	2.4	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    SF3-54 SF3G-54	100	3.7	3	200	4	1431	16	90	直入	4.1	3.84	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    SF3-74 SF3G-74	100	5.5	3	200	4	1445	22	149	直入	6.46	3.84	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10
    SF3-104L SF3G-104L	100	7.5	3	200	4	1420	31	206	直入	8.53	2.7	6306ZZC3	7308BL1DB	2PNCT	4	5.5	17.0	10
    SF3-106 SF3G-106	150	7.5	3	200	6	961	33	145	直入	8.61	4.56	6308ZZC3	7311BL1DB	2PNCT	4	5.5	17.0	10
    SF3-154H SF3G-154H	100	11	3	200	2	2876	42	403	Y-Δ スターデルタ	12.07	3.2	6306ZZC3	7310BL1DB	2PNCT	3   6	5.5   5.5	15.5   21.0	10
    SF3-156M SF3G-156M	150	11	3	200	4	1446	44	352	Y-Δ スターデルタ	12.02	4.0	6306ZZC3	7310BL1DB	2PNCT				10
    SF3-206M SF3G-206M	150	15	3	200	4	1445	57	415	Y-Δ スターデルタ	16.46	4.0	6308ZZC3	7311BL1DB	2PNCT				10

  • 諸元表〔60Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    SFⅡ-400S SFⅡG-400S	50	0.4	1	100	4	1680	8.37	36	コンデンサー	0.69	0.32	6301ZZ	6304ZZ	VCT	3	1.25	10.1	6
    SFⅡ-400-2T SFⅡG-400-2T	50	0.4	3	200	4	1690	2.05	10	直入	0.55	0.32	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    SFⅡ-12 SFⅡG-12	50	0.75	3	200	2	3500	3.2	22	直入	0.9	0.42	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    SFⅡ-12L SFⅡG-12L	50	0.75	3	200	4	1670	3.4	13	直入	0.96	0.45	6303ZZ	6306ZZ	VCT	4	1.25	11.1	6
    SFⅡ-22 SFⅡG-22	65	1.5	3	200	2	3470	6.2	32	直入	1.85	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFⅡ-22L SFⅡG-22L	65	1.5	3	200	4	1665	6.8	26	直入	1.88	0.4	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFⅡ-23 SFⅡG-23	80	1.5	3	200	2	3470	6.2	32	直入	1.85	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SFⅡ-23L SFⅡG-23L	80	1.5	3	200	4	1665	6.8	26	直入	1.88	1.1	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    SF3-34 SF3G-34	100	2.2	3	200	4	1690	8.9	51	直入	2.63	2.4	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    SF3-54 SF3G-54	100	3.7	3	200	4	1713	15	79	直入	4.4	3.84	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    SF3-74 SF3G-74	100	5.5	3	200	4	1737	21	131	直入	6.39	3.84	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10
    SF3-104L SF3G-104L	100	7.5	3	200	4	1720	29	183	直入	8.47	2.7	6306ZZC3	7308BL1DB	2PNCT	4	5.5	17.0	10
    SF3-106 SF3G-106	150	7.5	3	200	6	1151	31	125	直入	8.55	4.56	6308ZZC3	7311BL1DB	2PNCT	4	5.5	17.0	10
    SF3-154H SF3G-154H	100	11	3	200	2	3454	40	344	Y-Δ スターデルタ	12.12	3.2	6306ZZC3	7310BL1DB	2PNCT	3   6	5.5   5.5	15.5   21.0	10
    SF3-156M SF3G-156M	150	11	3	200	4	1733	42	310	Y-Δ スターデルタ	11.98	4.0	6306ZZC3	7310BL1DB	2PNCT				10
    SF3-206M SF3G-206M	150	15	3	200	4	1745	56	363	Y-Δ スターデルタ	16.45	4.0	6308ZZC3	7311BL1DB	2PNCT				10

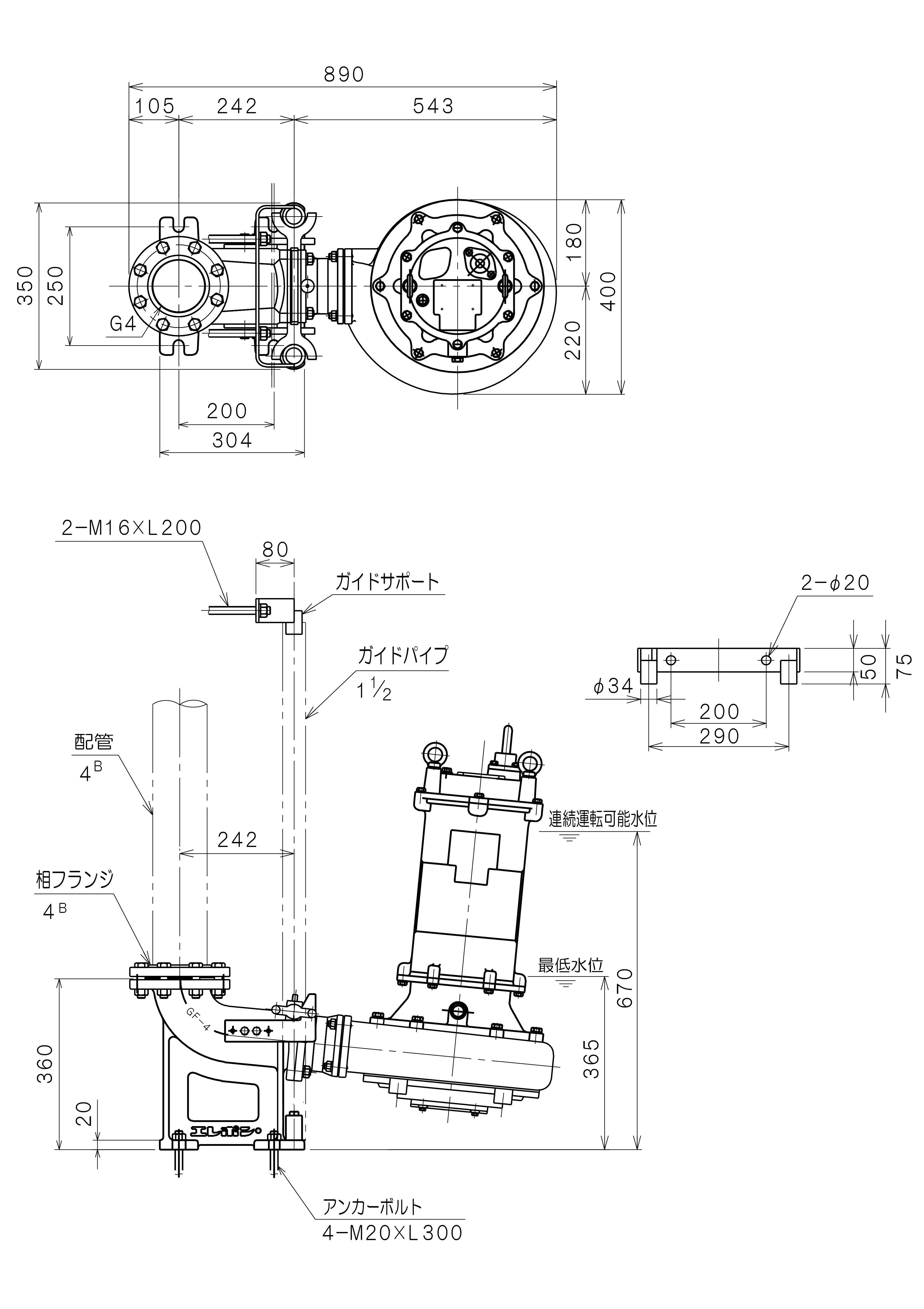

  • 着脱装置はアンカーボルトを付属していません。
  • 着脱装置はアンカーボルトを付属していません。
•
