KVⅡ-L, KV3-L

• KVⅡ-L仕様
• KV3-L仕様

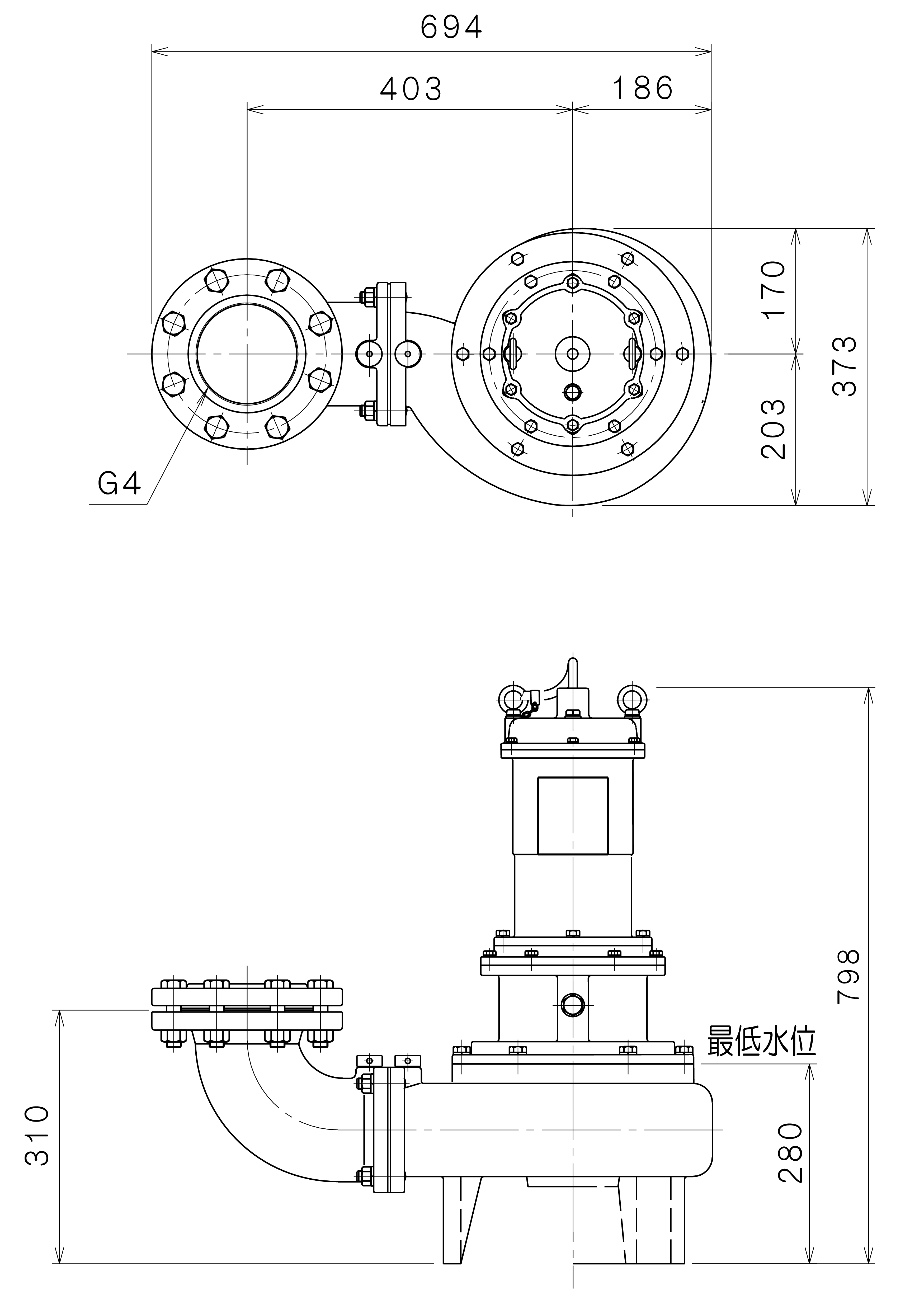

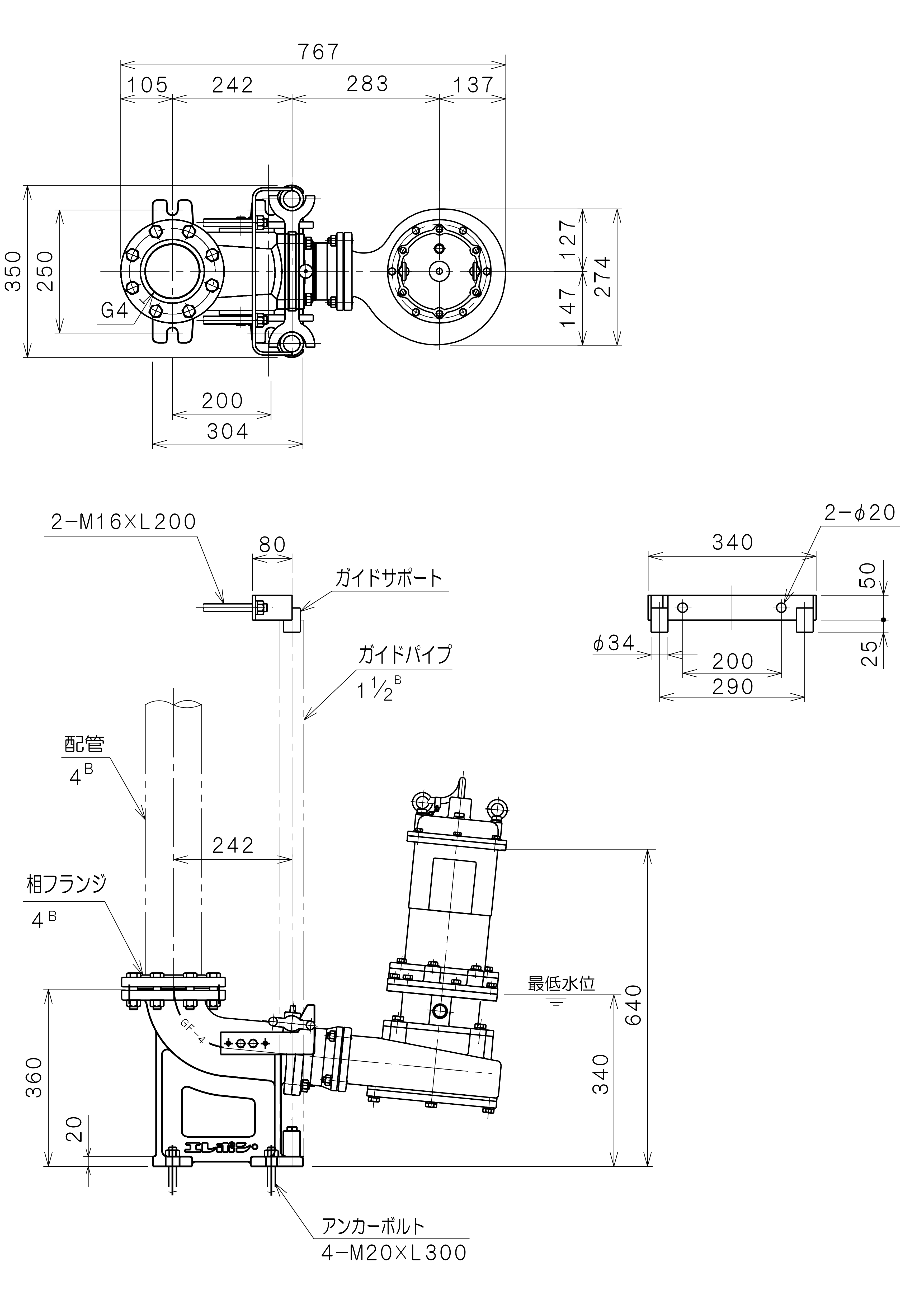

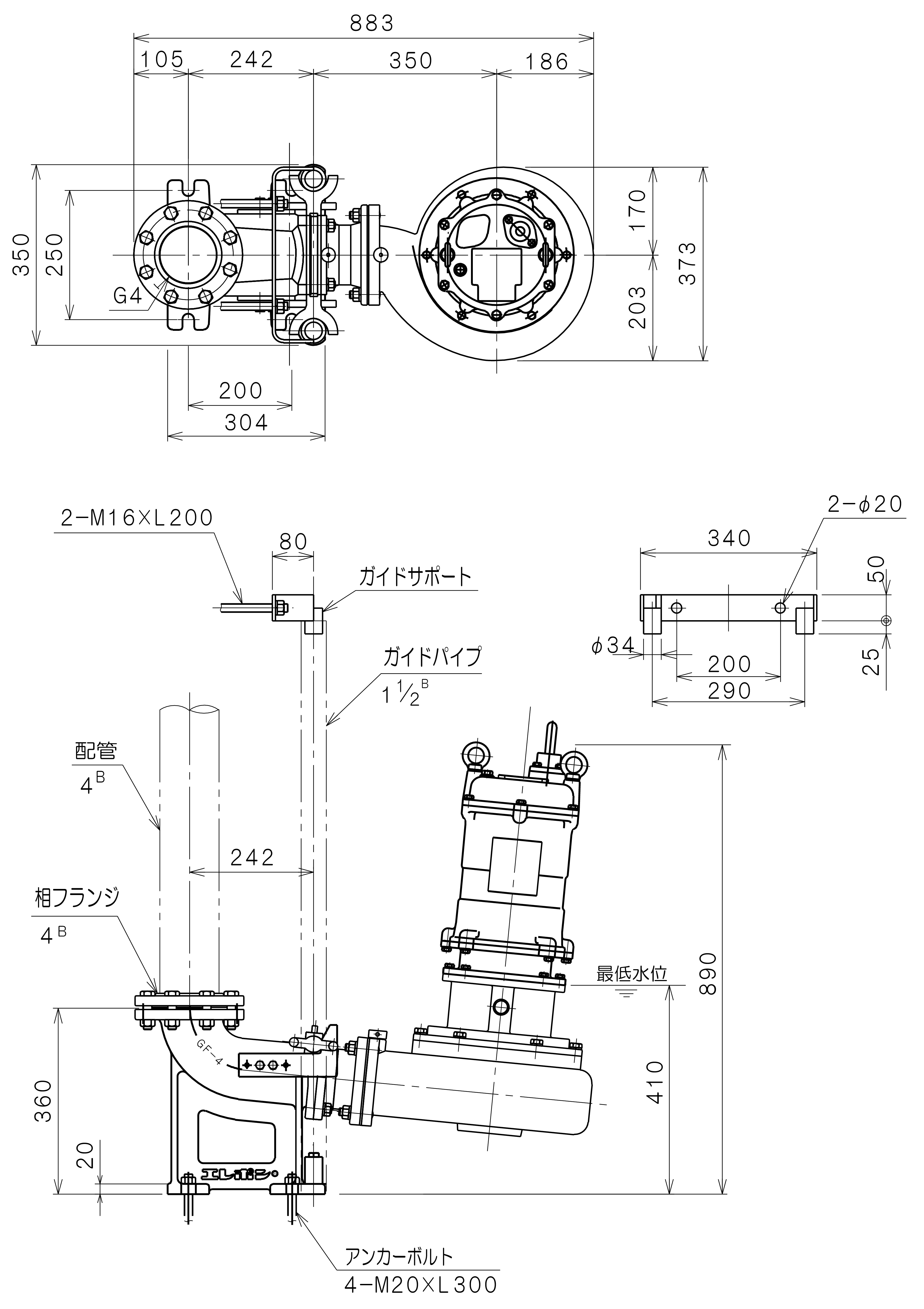

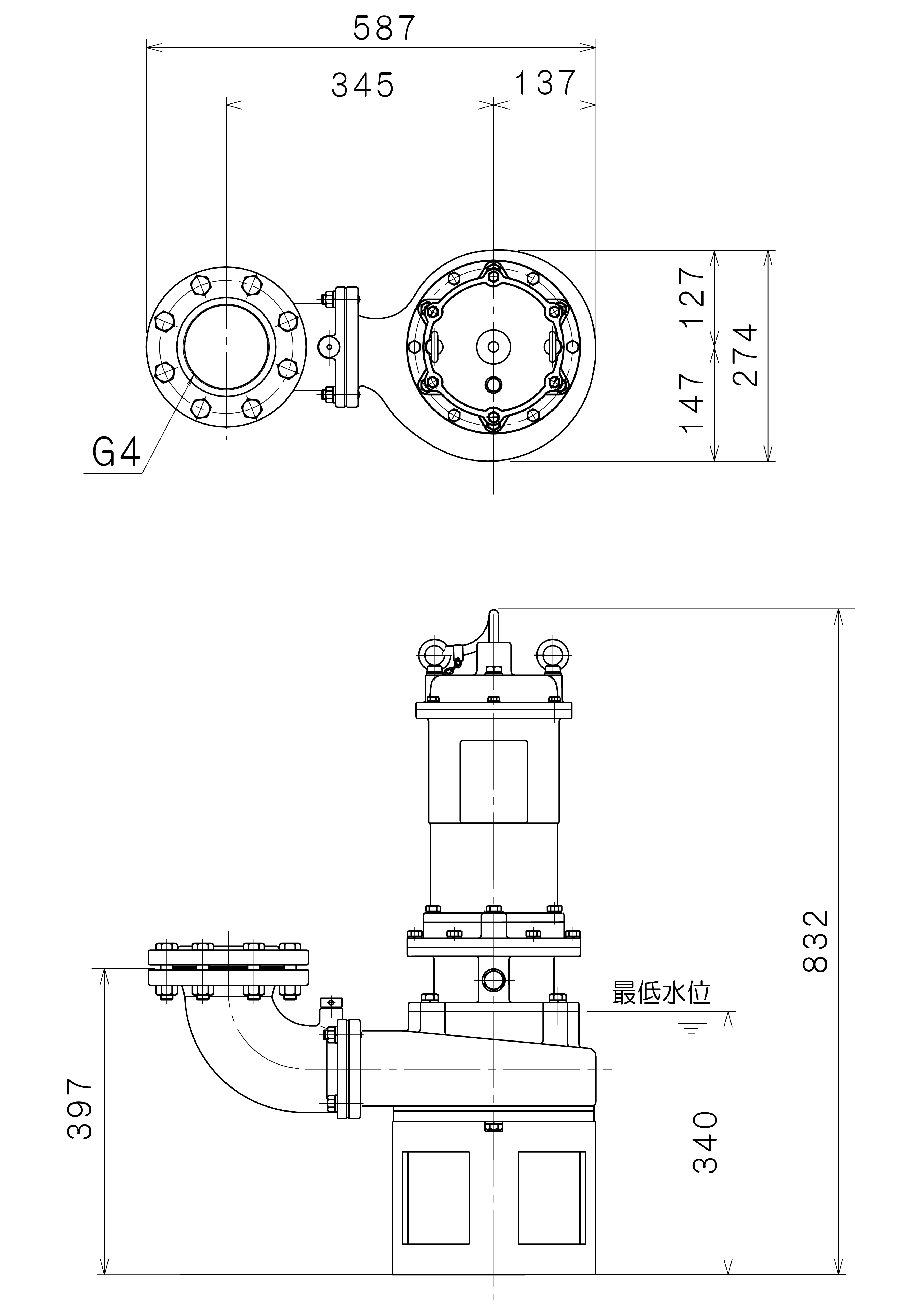

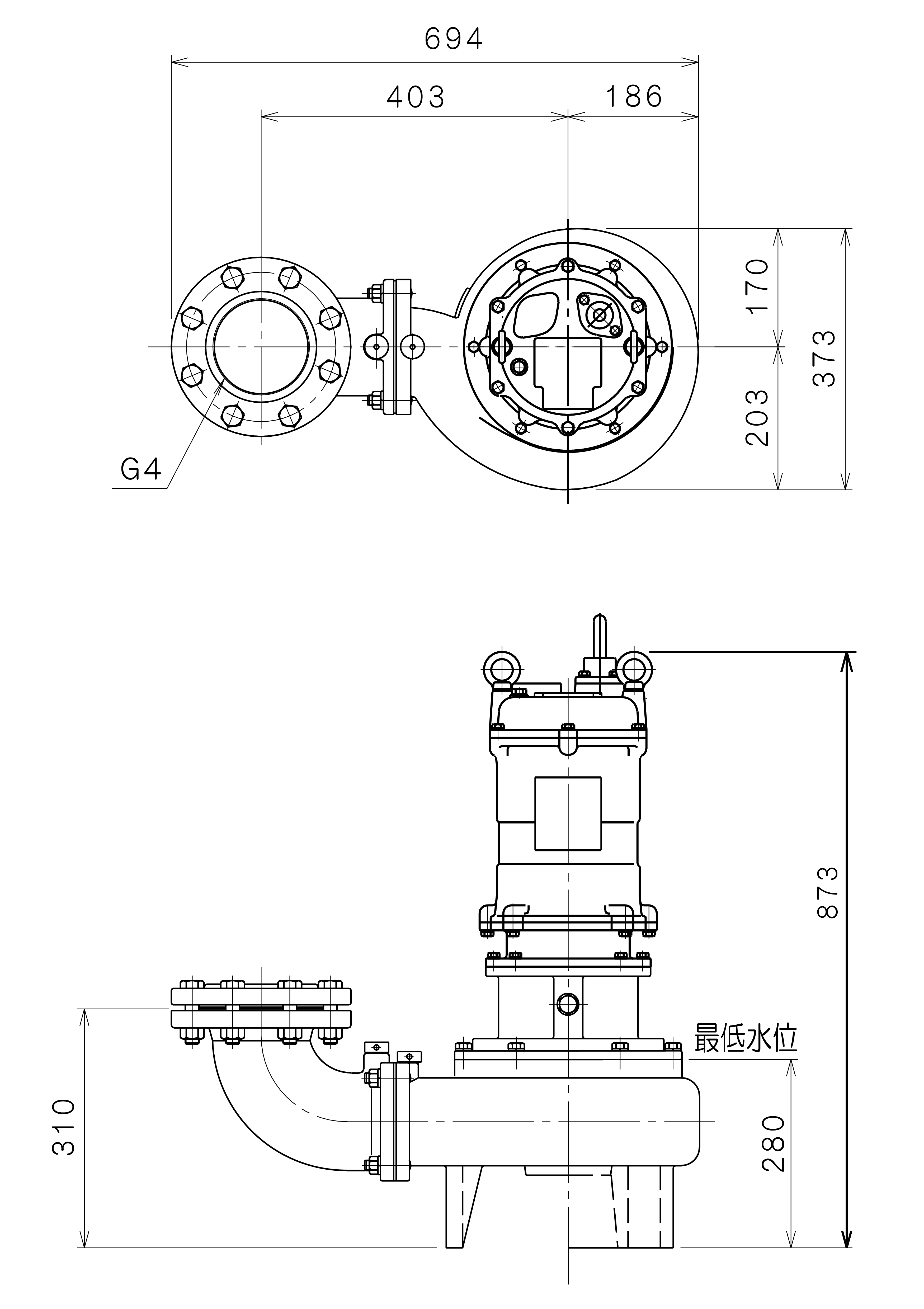

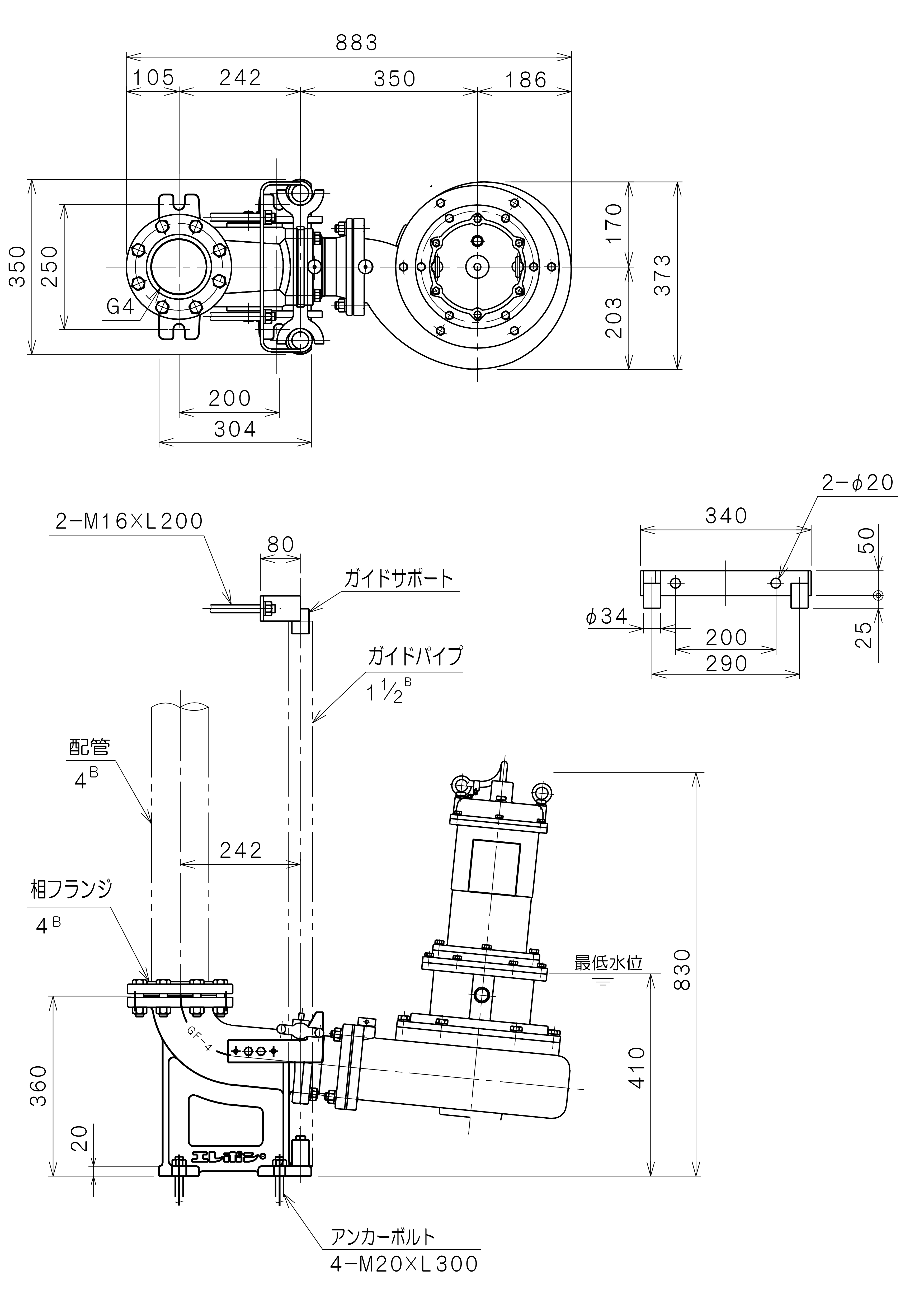

• 諸元表・寸法図

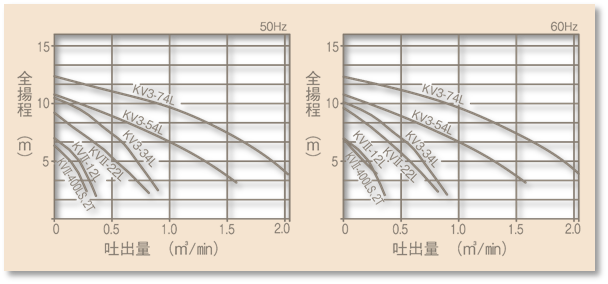

• 性能曲線

• KVⅡ-L（0.4〜1.5kW） 標準仕様
  項目		口径〔mm〕	50	65	80	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の300%以下
  	ポンプ
  	構造	羽根車	渦流
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200
  		ケーシング	FC200
  		羽根車カバー	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		単相誘導電動機（0.4kW） 三相誘導電動機（0.4〜1.5kW）
  	極数・絶縁		4極・E種
  	相・電圧		単相100V（0.4kW） 三相200V/200・220V（0.4〜1.5kW）
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	SPCC
  		シャフト	SUS403
  		ケーブル	VCT
  配管との接続			ネジ込みフランジ（0.4〜0.75kW） JIS10kg／cm2フランジ（1.5kW）

• KV３-L（2.2〜5.5kW） 標準仕様
  項目		口径〔mm〕	100	----	----	----	----	----
  	取扱液
  	液質		汚水・汚物水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	口径の60%以下
  		繊維の長さ	口径の300%以下
  	ポンプ
  	構造	羽根車	渦流
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200
  		ケーシング	FC200
  		羽根車カバー	FC200
  		メカニカルシール	SiC
  	電動機
  	種類		三相誘導電動機
  	極数・絶縁		4極・E種
  	相・電圧		三相200V/200・220V
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	FC250
  		シャフト	SUS403
  		ケーブル	2PNCT
  配管との接続			JIS10kg／cm2フランジ

• • 諸元表〔50Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    KVⅡ-400LS KVⅡG-400LS	50	0.4	1	100	4	1410	8.85	36	コンデンサー	0.63	0.32	6301ZZ	6304ZZ	VCT	3	1.25	10.1	6
    KVⅡ-400L-2T KVⅡG-400L-2T	50	0.4	3	200	4	1415	2.18	12	直入	0.56	0.32	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    KVⅡ-12L KVⅡG-12L	50	0.75	3	200	4	1420	3.6	15	直入	0.97	0.45	6303ZZ	6306ZZ	VCT	4	1.25	11.1	6
    KVⅡ-22L KVⅡG-22L	65	1.5	3	200	4	1410	7.6	30	直入	1.95	0.4	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    KVⅡ-23L KVⅡG-23L	80	1.5	3	200	4	1410	7.6	30	直入	1.95	0.4	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    KV3-34L KV3G-34L	100	2.2	3	200	4	1440	9.7	57	直入	2.66	0.9	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    KV3-54L KV3G-54L	100	3.7	3	200	4	1431	16	90	直入	4.1	1.6	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    KV3-74L KV3G-74L	100	5.5	3	200	4	1445	22	149	直入	6.46	2.4	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10

  • 諸元表〔60Hz〕
    型　　　　式 (着脱式型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    KVⅡ-400LS KVⅡG-400LS	50	0.4	1	100	4	1680	8.37	36	コンデンサー	0.63	0.32	6301ZZ	6304ZZ	VCT	3	1.25	10.1	6
    KVⅡ-400L-2T KVⅡG-400L-2T	50	0.4	3	200	4	1690	2.05	10	直入	0.55	0.32	6301ZZ	6304ZZ	VCT	4	1.25	11.1	6
    KVⅡ-12L KVⅡG-12L	50	0.75	3	200	4	1670	3.4	13	直入	0.96	0.45	6303ZZ	6306ZZ	VCT	4	1.25	11.1	6
    KVⅡ-22L KVⅡG-22L	65	1.5	3	200	4	1665	6.8	26	直入	1.88	0.4	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    KVⅡ-23L KVⅡG-23L	80	1.5	3	200	4	1665	6.8	26	直入	1.88	0.4	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
    KV3-34L KV3G-34L	100	2.2	3	200	4	1690	8.9	51	直入	2.63	0.9	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    KV3-54L KV3G-54L	100	3.7	3	200	4	1713	15	79	直入	4.4	1.6	6305ZZC3	6309ZZC3	2PNCT	4	2	12.5	10
    KV3-74L KV3G-74L	100	5.5	3	200	4	1737	21	131	直入	6.39	2.4	6306ZZC3	7308BL1DB	2PNCT	4	3.5	14.5	10

  • 着脱装置はアンカーボルトを付属していません。
  • 着脱装置はアンカーボルトを付属していません。
•
