KVDⅡ, KVDNⅡ

水中ポンプ製品情報：KV シリーズ KVDⅡ, KVDNⅡ

KVDⅡ

特長

羽根車と吸込みカバーのスキマを広くとってあり、
吸込口径と同径までの異物ならスムーズに揚送し、
“つまり”、“巻きつき” のトラブルがありません。
渦流型羽根車の採用により、無閉塞です。
油脂の被膜に影響されることのない長寿命の液面検出機構により、
正確で確実な自動運転を行います。

KVDNⅡ

特長

正確で長寿命の液面検出機構を備えています。
自動交互運転ができ、設備費が安価で工事も簡単にできます。
自動的に交互運転を行いますので、機械への無理がなく、
ズバ抜けた耐久性が期待できます。
片方のポンプに万が一異常が発生しても単独運転を行いますので、
排水への信頼度が非常に高くなります。
異常増水などの際には、２台のポンプが同時排水運転しますので、
溢水の心配がありません。

全機種着脱装置付きタイプがあります。
KVDNⅡ型は、ブレーカーを別々に接続して下さい。

標準仕様

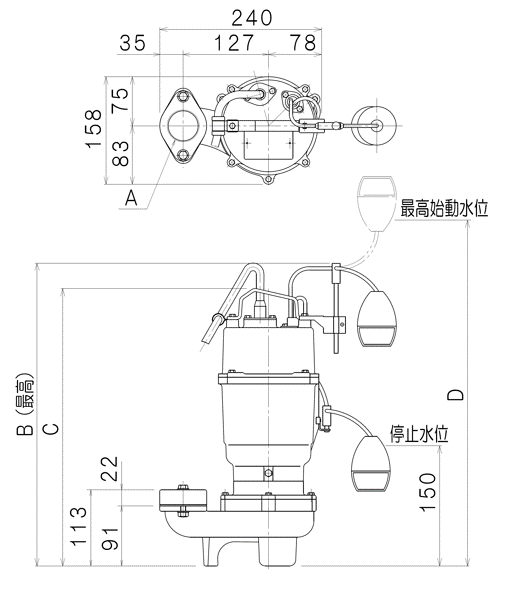

諸元表・寸法図

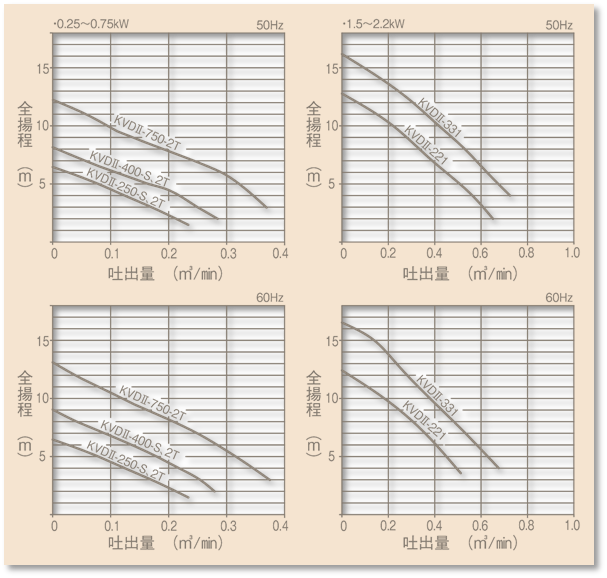

性能曲線

※寸法図の表示は、各型式をクリックしてください。 ※周波数

50Hz
60Hz

KVDⅡ, KVDNⅡ（0.25～2.2kW）標準仕様
項目		口径〔mm〕	40	50	65	80	----	----
	取扱液
	液質		汚水・汚物水
	液温		0～40℃
	異物の大きさ	球状の径	口径の60%以下
	異物の大きさ	繊維の長さ	口径の300%以下
	ポンプ
	構造	羽根車	渦流
		軸封	メカニカルシール
		軸受	玉軸受
	材質	羽根車	FC200
		ケーシング	FC200
		羽根車カバー	ケーシングに含む（0.25～0.75kW） FC200（1.5～2.2kW）
		メカニカルシール	SiC
	電動機
	種類		単相誘導電動機（0.25・0.4kW）三相誘導電動機（0.25～2.2kW）
	極数・絶縁		2極・E種
	相・電圧		単相100V（0.25・0.4kW）三相200V/200・220V（0.25～2.2kW）
	内蔵保護装置		サークルサーマルプロテクタ
	材質	フレーム	FC150（0.25～0.75kW） SPCC（1.5・2.2kW）
		シャフト	SUS403
		ケーブル	VCT
配管との接続			ネジ込みフランジ（0.25～0.75kW） JIS10kg／cm²フランジ（1.5～2.2kW）

諸元表〔50Hz〕
型　　　　式 (交互運転型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min^-1	定格電流 A	始動電流 A	始動方式	定格消費電力 kW	オイル量 ℓ	軸受		キャブタイヤケーブル
型　　　　式 (交互運転型式)	口径 mm	出力 kW	相数	V	極数 P	回転数 min^-1	定格電流 A	始動電流 A	始動方式	定格消費電力 kW	オイル量 ℓ	上部	下部	材質	芯数	断面積 mm²	外径 mm	長さ m
KVDⅡ-250S KVDNⅡ-250S	40	0.25	1	100	2	2860	6	37	分相	0.43	0.18	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
KVDⅡ-250-2T KVDNⅡ-250-2T	40	0.25	3	200	2	2810	1.5	7.3	直入	0.38	0.18	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
KVDⅡ-400S KVDNⅡ-400S	50	0.4	1	100	2	2820	7.8	27	コンデンサー	0.62	0.19	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
KVDⅡ-400-2T KVDNⅡ-400-2T	50	0.4	3	200	2	2820	2.08	11	直入	0.57	0.18	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
KVDⅡ-750-2T KVDNⅡ-750-2T	50	0.75	3	200	2	2790	3.4	20	直入	1.03	0.19	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
KVDⅡ-221 KVDNⅡ-221	65	1.5	3	200	2	2895	6.5	35	直入	1.89	0.55	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
KVDⅡ-331 KVDNⅡ-331	80	2.2	3	200	2	2840	8.9	50	直入	2.7	0.55	6303ZZ	6306ZZ	VCT	4	2	12	10

諸元表〔60Hz〕
型　　　　式 (交互運転型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min^-1	定格電流 A	始動電流 A	始動方式	定格消費電力 kW	オイル量 ℓ	軸受		キャブタイヤケーブル
型　　　　式 (交互運転型式)	口径 mm	出力 kW	相数	V	極数 P	回転数 min^-1	定格電流 A	始動電流 A	始動方式	定格消費電力 kW	オイル量 ℓ	上部	下部	材質	芯数	断面積 mm²	外径 mm	長さ m
KVDⅡ-250S KVDNⅡ-250S	40	0.25	1	100	2	3420	5.5	34	分相	0.42	0.18	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
KVDⅡ-250-2T KVDNⅡ-250-2T	40	0.25	3	200	2	3355	1.4	6.7	直入	0.38	0.18	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
KVDⅡ-400S KVDNⅡ-400S	50	0.4	1	100	2	3360	7.8	26	コンデンサー	0.64	0.19	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
KVDⅡ-400-2T KVDNⅡ-400-2T	50	0.4	3	200	2	3370	1.95	9.5	直入	0.56	0.18	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
KVDⅡ-750-2T KVDNⅡ-750-2T	50	0.75	3	200	2	3330	3.3	17	直入	1.04	0.19	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
KVDⅡ-221 KVDNⅡ-221	65	1.5	3	200	2	3450	6.2	32	直入	1.86	0.55	6303ZZ	6306ZZ	VCT	4	1.25	11.1	10
KVDⅡ-331 KVDNⅡ-331	80	2.2	3	200	2	3390	8.7	43	直入	2.7	0.55	6303ZZ	6306ZZ	VCT	4	2	12	10
