KMDⅡ
特長
- 正確で長寿命の液面検出機構を備えています。
- 各機構を標準化し、部品の互換性・信頼性に優れ、
ポンプ効率が高く経済的です。 - モータ保護装置には、
信頼性豊かな自動復帰形モータプロテクターを採用。
過負荷運転防止など、あらゆる面から確実にモータを保護します。 - 独自のダストシールを設けることによって、
土砂、異物の侵入が未然に防止され、
軸封装置の長寿命化を図っています。
KMDNⅡ
特長
- 自動交互運転ができ、設備費が安価で工事も簡単にできます。
- 自動的に交互運転を行いますので、機械への無理がなく、
ズバ抜けた耐久性が期待できます。 - 片方のポンプに万が一異常が発生しても単独運転を行いますので、
排水への信頼度が非常に高くなります。 - 異常増水などの際には、２台のポンプが同時排水運転しますので、
溢水の心配がありません。 - 独自のダストシールを設けることによって、
土砂、異物の侵入が未然に防止され、
軸封装置の長寿命化を図っています。
- 標準仕様

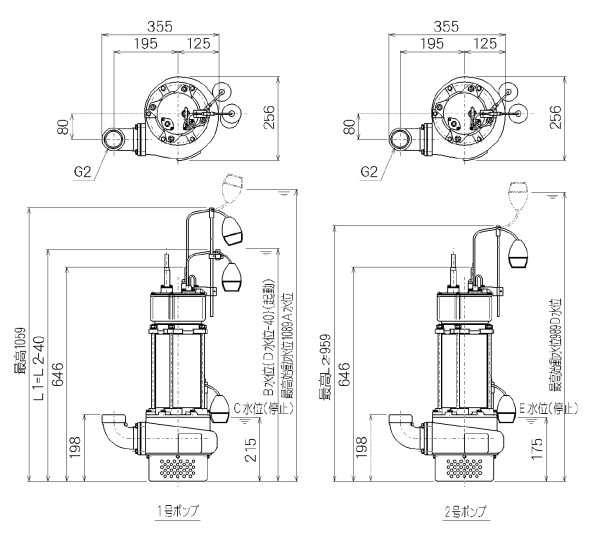

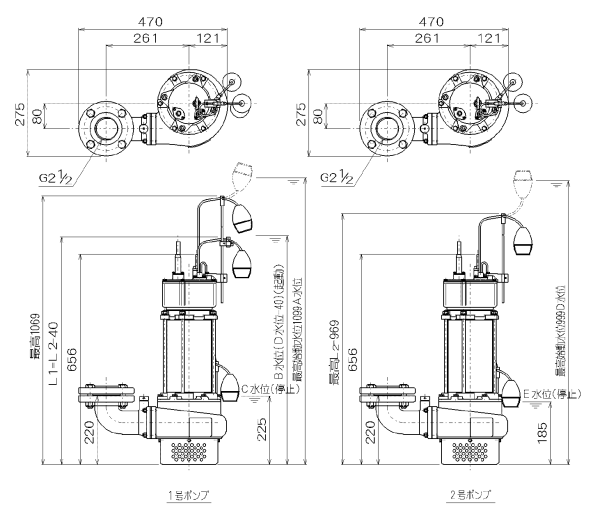

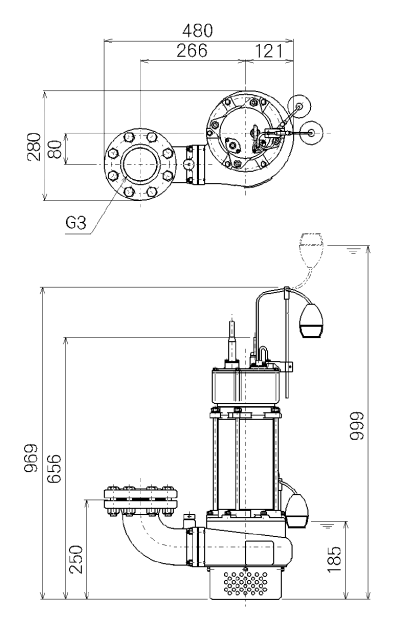

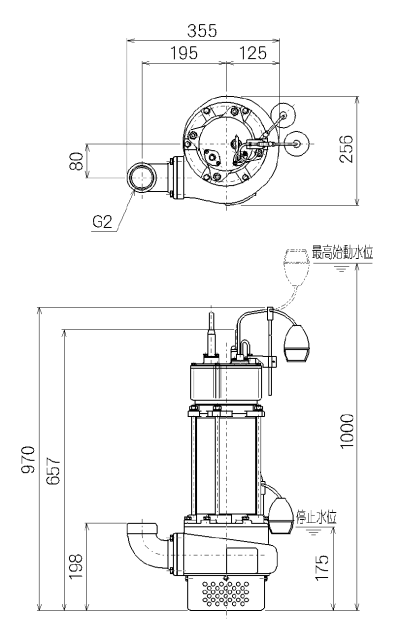

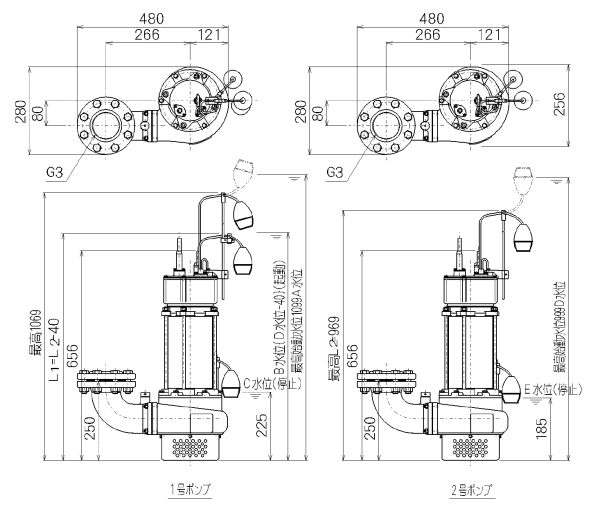

- 諸元表・寸法図

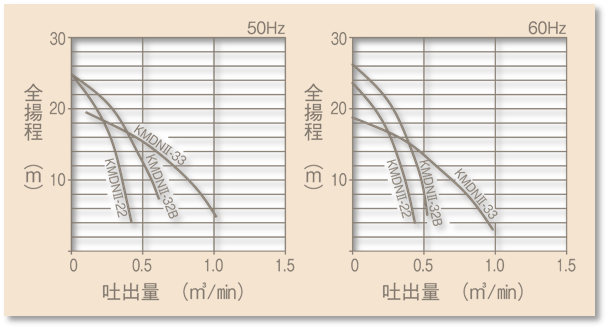

- 性能曲線
※寸法図の表示は、各型式をクリックしてください。
※周波数
- 50Hz
- 60Hz
-
KMDⅡ, KMDNⅡ（1.5〜2.2kW） 標準仕様 項目 口径〔mm〕 50 65 80 ---- ---- ---- 取扱液 液質 汚水 液温 0〜40℃ 異物の
大きさ球状の径 ストレーナ穴径 繊維の長さ ポンプ 構造 羽根車 三枚羽根セミオープン 軸封 メカニカルシール 軸受 玉軸受 材質 羽根車 FC200 ケーシング FC200 羽根車カバー FC200 メカニカルシール SiC 電動機 種類 三相誘導電動機 極数・絶縁 2極・E種 相・電圧 三相200V/200・220V 内蔵保護装置 サークルサーマルプロテクタ 材質 フレーム SPCC シャフト SUS403 ケーブル VCT 配管との接続 ネジ込みフランジ（1.5kW）
JIS10kg／cm2フランジ（2.2kW） -
-
諸元表〔50Hz〕 型 式
(交互運転型式)口径
mm
出力
kW
電圧 極数
P回転数
min-1
定格
電流
A始動
電流
A始動方式 定格
消費電力
kWオイル
量
ℓ軸受 キャブタイヤケーブル 相数 V 上部 下部 材質 芯数 断面積
mm2外径
mm長さ
mKMDⅡ-22
KMDNⅡ-2250 1.5 3 200 2 2900 6.5 35 直入 1.86 1 6303ZZ 6306ZZ VCT 4 1.25 11.1 10 KMDⅡ-32B
KMDNⅡ-32B65 2.2 3 200 2 2900 8.9 50 直入 2.55 1 6303ZZ 6306ZZ VCT 4 2 12 10 KMDⅡ-33
KMDNⅡ-3380 2.2 3 200 2 2900 8.9 50 直入 2.55 1 6303ZZ 6306ZZ VCT 4 2 12 10
-
諸元表〔60Hz〕 型 式
(交互運転型式)口径
mm
出力
kW
電圧 極数
P回転数
min-1
定格
電流
A始動
電流
A始動方式 定格
消費電力
kWオイル
量
ℓ軸受 キャブタイヤケーブル 相数 V 上部 下部 材質 芯数 断面積
mm2外径
mm長さ
mKMDⅡ-22
KMDNⅡ-2250 1.5 3 200 2 3470 6.2 32 直入 1.85 1 6303ZZ 6306ZZ VCT 4 1.25 11.1 10 KMDⅡ-32B
KMDNⅡ-32B65 2.2 3 200 2 3470 8.7 43 直入 2.6 1 6303ZZ 6306ZZ VCT 4 2 12 10 KMDⅡ-33
KMDNⅡ-3380 2.2 3 200 2 3470 8.7 43 直入 2.6 1 6303ZZ 6306ZZ VCT 4 2 12 10
-
-
