水中ポンプ 製品情報：J・AD シリーズ JⅡH
JⅡH
特長
  • 高揚程用に特別設計の高効率モータを採用しています。
  • 設置場所を選ばない小型サイズです。
  • 信頼性豊かなモータ保護装置を内蔵した、タフな機能です。
  • 独特の軸封機構をはじめとする強力耐久機構が、
    土砂水にも平気な優れた耐磨耗性と長時間連続運転を
    可能にしています。
  • 呼水なしで簡単にスタートできます。
  • 静かな運転音が使用場所の幅を広げます。
  • 標準仕様

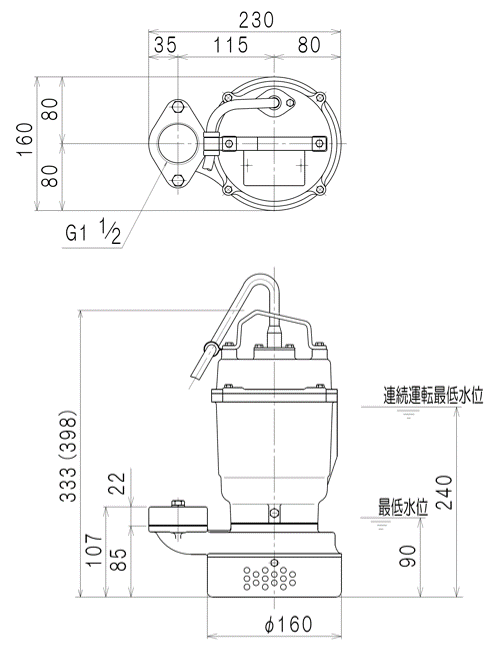

  • 諸元表・寸法図
  • 性能曲線
※寸法図の表示は、各型式をクリックしてください。 ※周波数
  • 50Hz
  • 60Hz
  • JⅡH（0.4kW） 標準仕様
    項目 口径〔mm〕 40 ---- ---- ---- ---- ----
    取扱液
    液質 汚水
    液温 0〜40℃
    異物の
    大きさ    		 球状の径 ストレーナ穴径
    繊維の長さ
    ポンプ
    構造 羽根車 三枚羽根セミオープン
    軸封 メカニカルシール
    軸受 玉軸受
    材質 羽根車 FC200
    ケーシング FC200
    羽根車カバー SUS304
    メカニカルシール SiC
    電動機
    種類 単相誘導電動機（0.4kW）
    三相誘導電動機（0.4kW）
    極数・絶縁 2極・E種
    相・電圧 単相100V（0.4kW）
    三相200V/200・220V（0.4kW）
    内蔵保護装置 サークルサーマルプロテクタ
    材質 フレーム FC150
    シャフト SUS403
    ケーブル VCT
    配管との接続 ネジ込みフランジ
    • 諸元表〔50Hz〕
      型　　　　式
      (着脱式型式)

      口径

      mm

      出力

      kW

      		 電圧 極数
      P

      回転数

      min-1

      		 定格
      電流
      A      		 始動
      電流
      A      		 始動方式 定格
      消費電力
      kW      		 オイル
      量
      ℓ      		 軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2      		 外径
      mm      		 長さ
      m
      JⅡH-400S400.41100228207.8 27 コンデンサー0.62 0.17 6201ZZ6202ZZVCT31.2510.16
      JⅡH-400-2T400.43200228202.08 11 直入0.57 0.17 6201ZZ6202ZZVCT41.2511.16
    • 諸元表〔60Hz〕
      型　　　　式
      (着脱式型式)

      口径

      mm

      出力

      kW

      		 電圧 極数
      P

      回転数

      min-1

      		 定格
      電流
      A      		 始動
      電流
      A      		 始動方式 定格
      消費電力
      kW      		 オイル
      量
      ℓ      		 軸受 キャブタイヤケーブル
      相数 V 上部 下部 材質 芯数 断面積
      mm2      		 外径
      mm      		 長さ
      m
      JⅡH-400S400.41100233607.8 26 コンデンサー0.64 0.17 6201ZZ6202ZZVCT31.2510.16
      JⅡH-400-2T400.43200233701.95 9.5 直入0.56 0.17 6201ZZ6202ZZVCT41.2511.16
