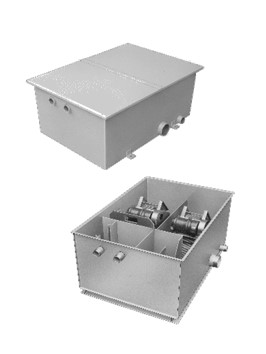

水処理関連 EBR-BOX : ステンレス・FRP製スクリーンユニット
EBR-BOX
特長
  • ユニットだから・・・・
    槽上部の適当なスペースに設置し、配管するだけでよく、
    工期も短縮され、工事対象とは切り離して考えることができます。 軽量で、移動・設置が簡単に行なえます。
  • ステンレス製だから・・・・
    雨ざらしでも錆びることなく、いつまでも光沢を失わず、
    周囲の美観をそこねる心配もありません。
  • ＦＲＰ製だから・・・・
    雨ざらしでも錆びることなく、しかも高強度です。
  • 寸法図
  • 寸法図
    EBR_平面図 EBR_断面図A EBR_断面図B
    品番 各部名称 数量 材質 備考
    ①自動微細目スクリーン1 EBRL2(Y)-20
    (2.0mm目)
    ②自動微細目スクリーン1 EBRL2(Y)-50
    (5.0mm目)
    ③しさかご2SUS304 / FRP200W × 300L × 150H
    ④スクリーンユニット1SUS304 / FRP
    ⑤流入管1SUS304 / FRP呼び径 50
    ⑥オーバーフロー管1SUS304 / PVC呼び径 100
    ⑦流出管1SUS304 / PVC呼び径 100
    ⑧ドレン管1SUS304 / PVC呼び径 50
    ⑨流量計1SUS304 / FRP
    ⑩流量調整板1SUS304 / FRP
    ⑪ゲート1PVC / FRP
    ⑫フタ3SUS304 / FRP

    （注）本体は全て、SUS製またはFRP製です。
    　　　フタ付き（厚さ ： SUS製1.5mm / FRP製4mm）
    　※　１台用、計量槽なし等、特注対応も可能です。
