ADⅡ

ADNⅡ

• 標準仕様

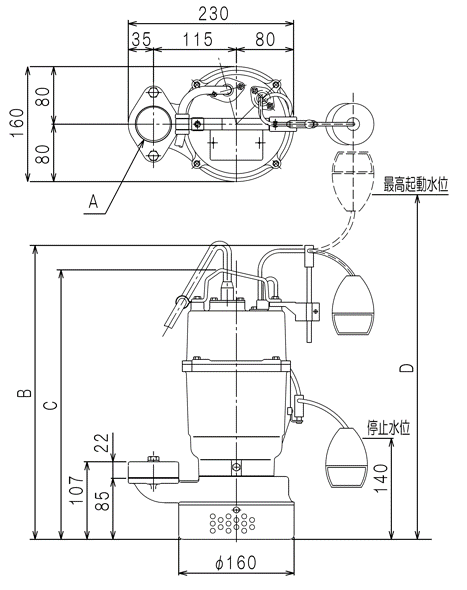

• 諸元表・寸法図

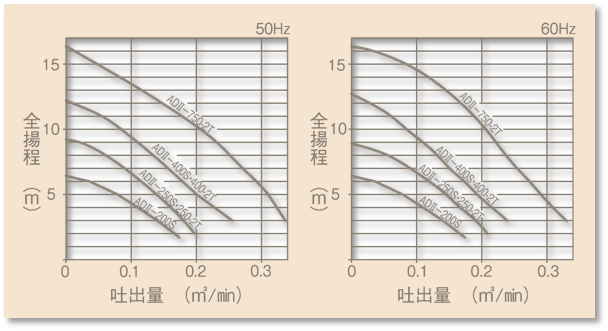

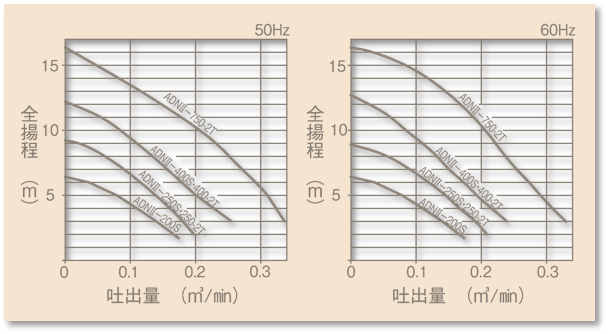

• 性能曲線

• ADⅡ,ADNⅡ（0.2〜0.75kW） 標準仕様
  項目		口径〔mm〕	32	40	50	----	----	----
  	取扱液
  	液質		汚水
  	液温		0〜40℃
  	異物の 大きさ	球状の径	ストレーナ穴径
  		繊維の長さ
  	ポンプ
  	構造	羽根車	三枚羽根セミオープン
  		軸封	メカニカルシール
  		軸受	玉軸受
  	材質	羽根車	FC200
  		ケーシング	FC200
  		羽根車カバー	SUS304
  		メカニカルシール	SiC
  	電動機
  	種類		単相誘導電動機（0.25・0.4kW） 三相誘導電動機（0.25〜0.75kW）
  	極数・絶縁		2極・E種
  	相・電圧		単相100V（0.25・0.4kW） 三相200V/200・220V（0.25〜0.75kW）
  	内蔵保護装置		サークルサーマルプロテクタ
  	材質	フレーム	FC150
  		シャフト	SUS403
  		ケーブル	VCT
  配管との接続			ネジ込みフランジ

• • 諸元表〔50Hz〕
    型　　　　式 (交互運転型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    ADⅡ-200S ADNⅡ-200S	32	0.2	1	100	2	2860	5.2	37	分相	0.34	0.13	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    ADⅡ-250S ADNⅡ-250S	40	0.25	1	100	2	2860	6	37	分相	0.43	0.13	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    ADⅡ-250-2T ADNⅡ-250-2T	40	0.25	3	200	2	2810	1.5	7.3	直入	0.38	0.13	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    ADⅡ-400S ADNⅡ-400S	50	0.4	1	100	2	2820	7.8	27	コンデンサー	0.62	0.14	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    ADⅡ-400-2T ADNⅡ-400-2T	50	0.4	3	200	2	2820	2.08	11	直入	0.57	0.13	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    ADⅡ-750-2T ADNⅡ-750-2T	50	0.75	3	200	2	2790	3.4	20	直入	1.03	0.14	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6

  • 諸元表〔60Hz〕
    型　　　　式 (交互運転型式)	口径 mm	出力 kW	電圧		極数 P	回転数 min-1	定格 電流 A	始動 電流 A	始動方式	定格 消費電力 kW	オイル 量 ℓ	軸受		キャブタイヤケーブル
    			相数	V								上部	下部	材質	芯数	断面積 mm2	外径 mm	長さ m
    ADⅡ-200S ADNⅡ-200S	32	0.2	1	100	2	3420	4.6	34	分相	0.33	0.13	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    ADⅡ-250S ADNⅡ-250S	40	0.25	1	100	2	3420	5.5	34	分相	0.42	0.13	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    ADⅡ-250-2T ADNⅡ-250-2T	40	0.25	3	200	2	3355	1.4	6.7	直入	0.38	0.13	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    ADⅡ-400S ADNⅡ-400S	50	0.4	1	100	2	3360	7.8	26	コンデンサー	0.64	0.14	6201ZZ	6202ZZ	VCT	3	1.25	10.1	6
    ADⅡ-400-2T ADNⅡ-400-2T	50	0.4	3	200	2	3370	1.95	9.5	直入	0.56	0.13	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6
    ADⅡ-750-2T ADNⅡ-750-2T	50	0.75	3	200	2	3330	3.3	17	直入	1.04	0.14	6201ZZ	6202ZZ	VCT	4	1.25	11.1	6

  • ブレーカーは別々に接続して下さい。
  • ブレーカーは別々に接続して下さい。
•
