AⅡ
特長
- フロートスイッチ、液面リレー、制御盤、呼水・フートバルブ、
ポンプ小屋や付帯設備のスペースが不要で、
自動制御用電気工事の必要もありません。 - 常に正確に、確実に自動制御ができ、耐久性に優れ、
設備用ポンプとして高い信頼性を発揮します。 - 液面調節幅が広く、調節も容易に行えます。
- 標準仕様

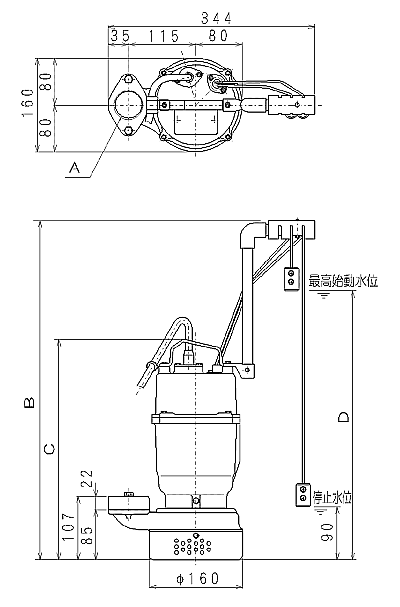

- 諸元表・寸法図

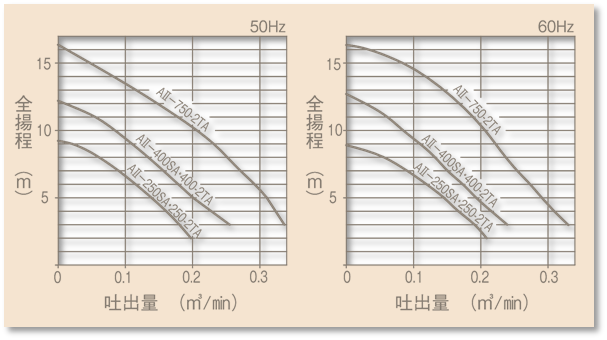

- 性能曲線
※寸法図の表示は、各型式をクリックしてください。
※周波数
- 50Hz
- 60Hz
-
AⅡ（0.25〜0.75kW） 標準仕様 項目 口径〔mm〕 40 50 ---- ---- ---- ---- 取扱液 液質 汚水 液温 0〜40℃ 異物の
大きさ球状の径 ストレーナ穴径 繊維の長さ ポンプ 構造 羽根車 三枚羽根セミオープン 軸封 メカニカルシール 軸受 玉軸受 材質 羽根車 FC200 ケーシング FC200 羽根車カバー SUS304 メカニカルシール SiC 電動機 種類 単相誘導電動機（0.25・0.4kW）
三相誘導電動機（0.25〜0.75kW）極数・絶縁 2極・E種 相・電圧 単相100V（0.25・0.4kW）
三相200V/200・220V（0.25〜0.75kW）内蔵保護装置 サークルサーマルプロテクタ 材質 フレーム FC150 シャフト SUS403 ケーブル VCT 配管との接続 ネジ込みフランジ -
-
諸元表〔50Hz〕 型 式 口径
mm
出力
kW
電圧 極数
P回転数
min-1
定格
電流
A始動
電流
A始動方式 定格
消費電力
kWオイル
量
ℓ軸受 キャブタイヤケーブル 相数 V 上部 下部 材質 芯数 断面積
mm2外径
mm長さ
mAⅡ-250SA 40 0.25 1 100 2 2860 6 37 分相 0.43 0.13 6201ZZ 6202ZZ VCT 3 1.25 10.1 6 AⅡ-250-2TA 40 0.25 3 200 2 2810 1.5 7.3 直入 0.38 0.13 6201ZZ 6202ZZ VCT 4 1.25 11.1 6 AⅡ-400SA 50 0.4 1 100 2 2820 7.8 27 コンデンサー 0.62 0.14 6201ZZ 6202ZZ VCT 3 1.25 10.1 6 AⅡ-400-2TA 50 0.4 3 200 2 2820 2.08 11 直入 0.57 0.13 6201ZZ 6202ZZ VCT 4 1.25 11.1 6 AⅡ-750-2TA 50 0.75 3 200 2 2790 3.4 20 直入 1.03 0.14 6201ZZ 6202ZZ VCT 4 1.25 11.1 6
-
諸元表〔60Hz〕 型 式 口径
mm
出力
kW
電圧 極数
P回転数
min-1
定格
電流
A始動
電流
A始動方式 定格
消費電力
kWオイル
量
ℓ軸受 キャブタイヤケーブル 相数 V 上部 下部 材質 芯数 断面積
mm2外径
mm長さ
mAⅡ-250SA 40 0.25 1 100 2 3420 5.5 34 分相 0.42 0.13 6201ZZ 6202ZZ VCT 3 1.25 10.1 6 AⅡ-250-2TA 40 0.25 3 200 2 3355 1.4 6.7 直入 0.38 0.13 6201ZZ 6202ZZ VCT 4 1.25 11.1 6 AⅡ-400SA 50 0.4 1 100 2 3360 7.8 26 コンデンサー 0.64 0.14 6201ZZ 6202ZZ VCT 3 1.25 10.1 6 AⅡ-400-2TA 50 0.4 3 200 2 3370 1.95 9.5 直入 0.56 0.13 6201ZZ 6202ZZ VCT 4 1.25 11.1 6 AⅡ-750-2TA 50 0.75 3 200 2 3330 3.3 17 直入 1.04 0.14 6201ZZ 6202ZZ VCT 4 1.25 11.1 6
-
-
,B(576),C(378),D(484)){kind=link}
,B(596),C(398),D(504)){kind=link}
,B(576),C(378),D(484)){kind=link}
