用途

  • 各種排水ピット
  • コミュニティプラント
  • 浄化槽

特長

  • 警報ランプには、長寿命のLED(発光ダイオード)を使用しています。
  • 異常水位をLEDとブザーで知らせます。
  • 確認ボタンを押した後も、LEDで異常を確認できます。
  • 不在時に一度警報水位に達して、通常の水位に戻った場合も、不在時の異常警報の有無をLEDで確認できる、動作保持機能がついています。
  • 100V・200Vの電源切替えができます。
  • 内部スイッチにより、簡単に満水警報と渇水警報の切替えができます。
  • 内部スイッチにより、内蔵ブザーのON/OFFの切替えができます。
  • 外部出力に接続する事で、ブザーや回転灯などのオプションを、離れた場所に設置できます。(本体ブザーと連動)
  • フロートは、実績のあるエレポン製フロートを使用しています。
用途

コンパクト水位警報器

特長

※型式クリックで、寸法図を表示します。

型  式 本体電源 外部出力
(リレー接点容量)
レベルスイッチ用
端子電圧
内部スイッチ ヒューズ 電源ケーブル
長さ
警報 ブザー
標準仕様 AC100V
AC200V
AC100V
AC200V
1A以下
AC12V満水
または
渇水
ON-OFF250V 1A1.8m
Xp-2
特殊仕様 AC100VAC100V
1A以下
AC24V満水125V 1A1.8m
Xp-3
内部スイッチ設定

フローチャート(標準仕様:Xp-2)

動作フロー(標準仕様:Xp-2)
フロートレベルスイッチ

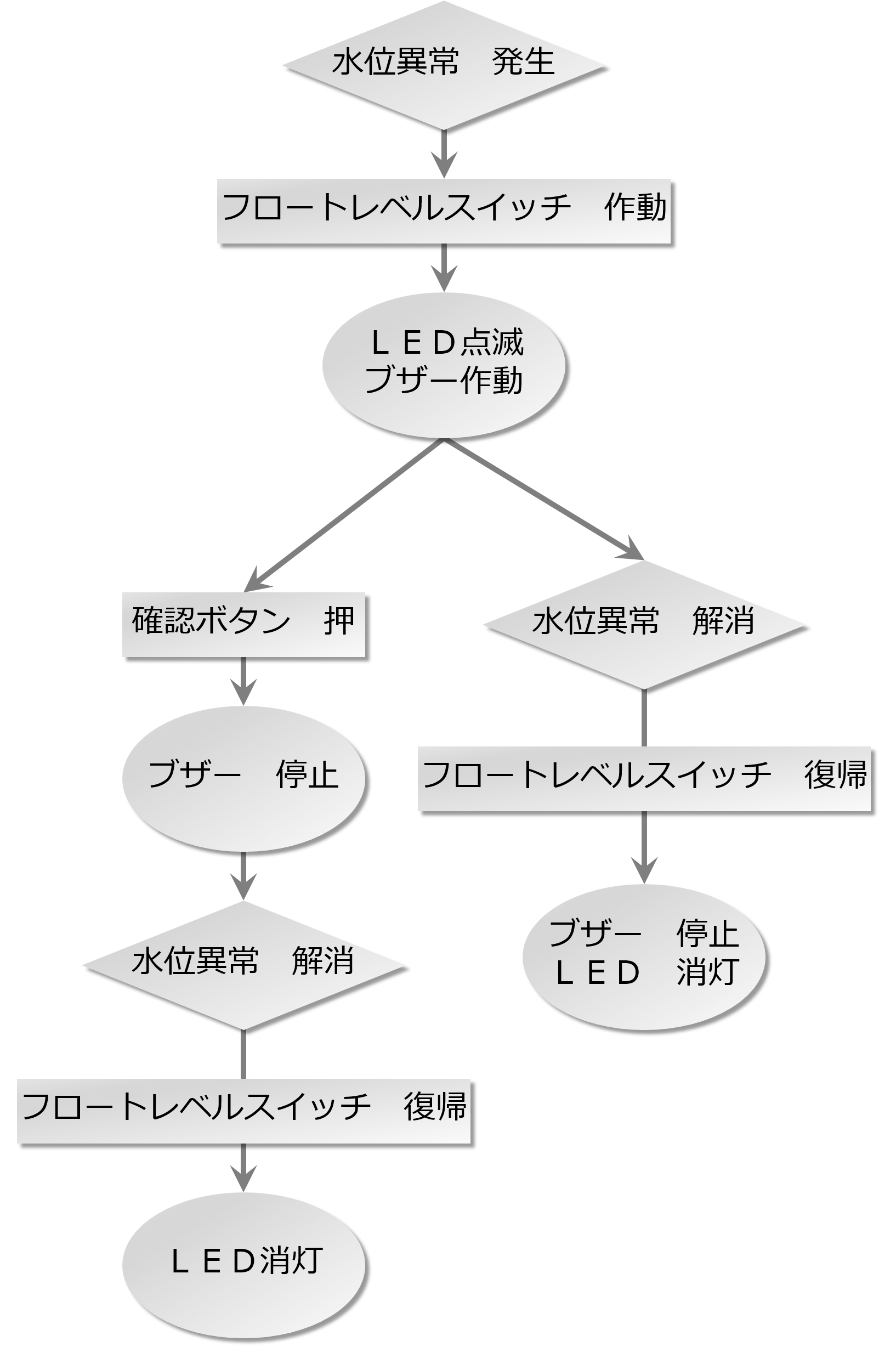

フローチャート(特殊仕様:Xp-3)

動作フロー(特殊仕様:Xp-3)
フロートレベルスイッチ
戻る

寸法図

戻る

Xp(ポセ)

home
XP動作イメージA
戻る

Xp(ポセ)

home
XP動作イメージB
戻る

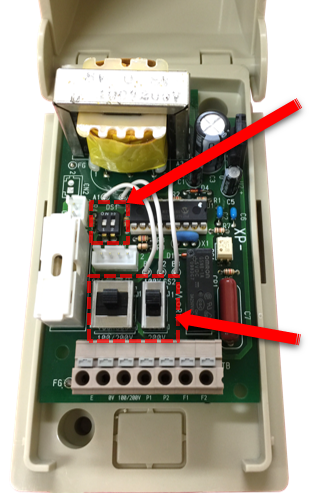

内部スイッチ設定

カバーを開ける時は、
必ず電源プラグを抜いてください。

濡れた手でカバー内部に触れないでください。
内部スイッチ設定
ディップスイッチ拡大
拡大
スライドスイッチ拡大
拡大
