用途

一般工業　潤滑油・切削油の搬送、工場排水、離型剤の圧送
化学工業　ラテックス・酸・アルカリ・エマルジョン
・溶剤等 各種化学薬品の搬送、タンク内の洗浄
印刷、塗料インキの供給、粘度調整
塗装工業　塗料・溶剤の圧送
窯業　　　うわ薬・陶土液の移送
石油産業　オイル・廃液・重油・ナフサ等の搬送
半導体産業純水・エッチング液等 各種薬品の搬送
海洋、船舶海水・残油・スラッジの処理
建材、合板接着剤・溶剤の圧送
自動車　　オイル・ガソリン・塗料等の搬送
原子力　　廃液の処理

TD 特長
(樹脂タイプ)

閉じる
  • 防爆・防火性が高く安全です。
  • 過負荷による焼損がありません。
  • 吐出圧および吐出量が簡単に調整できます。
  • 完全自吸式のため、呼び水が不要です。
  • 優れた耐食性を持ち、あらゆる液体の圧送が可能です。
  • 高粘度の液体も圧送が可能です。
  • メンテナンスが容易にできます。

TD 特長
(金属タイプ)

閉じる
  • 防爆・防火性が高く安全です。
  • 過負荷による焼損がありません。
  • 吐出圧および吐出量が簡単に調整できます。
  • 完全自吸式のため、呼び水が不要です。
  • 優れた耐食性を持ち、あらゆる液体の圧送が可能です。
  • 高粘度の液体も圧送が可能です。
  • メンテナンスが容易にできます。

TD 特長
(樹脂タイプ)

閉じる
  • 二酸化炭素排出量、約80％低減可能。
    （当社比）
  • 設備ランニングコストを低減化。省エネに貢献。
  • 電動機駆動により排気が少なく、低騒音・クリーンな環境で使用可能。
  • インバーター制御のため、広範囲の流量調整が可能。
  • 安全増防爆、耐圧防爆仕様をシリーズ化。
  • メンテナンス性に優れたセパレートタイプをシリーズ化。
用途

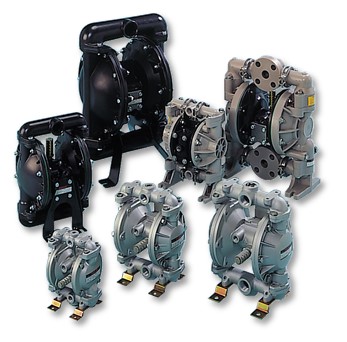

TD（樹脂タイプ）

TD（樹脂タイプ）特長
シリーズ チェック方式 本体接液部
材質		 最大吐出量
ℓ/min		 液体固形物
許容範囲		 ポンプ口径
(吸込口・吐出口)		 エア接続口径 質量
kg
供給口 排気口
TD-15ボールチェックポリプロピレン（PP）49⌀1.6mm以下NPT½NPT¼NPT⅜
(サイレンサー付)		3.4
ダックビル－
ボールチェックPVDF※2⌀1.6mm以下4.7
TD-25ボールチェックポリプロピレン（PP）166⌀3.0mm以下1″フランジ
（ANSI 150LB）		NPT¼NPT⅜
(サイレンサー付)		9.2
ボールチェックPVDF※212.9
最大吐出量は使用空気圧力0.7MPa、揚程0、清水の場合のデータです。
共通仕様
使用空気圧0.2～0.7MPa
最高使用粘度3,000×10-3Pa・s
最大吸込揚程6m（常温清水の場合）
使用流体温度0～60℃
性能曲線
材質
ポンプ本体材質 ダイヤフラム
の材質		 チェック
の材質
P※1 K※2
TD-15PT
TD-25PT		TD-15KT
TD-25KT		テフロン
（PTFE）
TD-15PC
TD-25PC		－
TD-25KC		クロロプレンゴム
（CR）
TD-15PUTD-15KUウレタンゴム
（U）
TD-15PC-D※3－クロロプレンゴム
（CR）		ニトリルゴム
（NBR）
※1：ポリプロピレン
※2：ポリフッ化ビニリデン（PVDF）
※3：ダックビルタイプ
用途

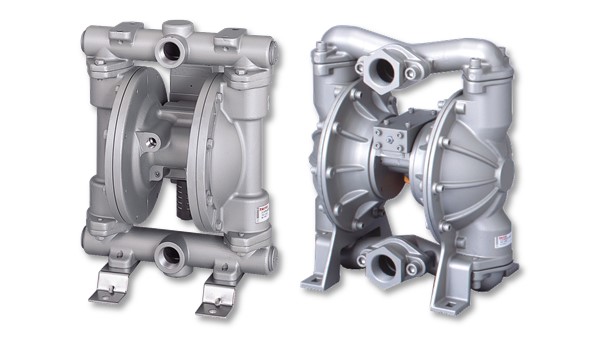

TD/TD2（金属タイプ）

TD/TD2（金属タイプ）特長
シリーズ 本体材質 最大吐出量
ℓ/min		 材料内固形物
許容範囲		 ポンプ口径 空気供給口
接続口径		 質量
kg
吸入口 吐出口
TD-08アルミニウム合金13⌀1.0mm以下RC¼RC¼RC¼1.8
ステンレス3.8
TD-15アルミニウム合金35⌀2.0mm以下RC½RC½RC¼4.1
ステンレス7.1
TD-20アルミニウム合金54⌀2.0mm以下RC¾RC¾RC¼5.5
ステンレス11.5
TD2-25アルミニウム合金160⌀3.0mm以下RC1RC1RC⅜14.0
ステンレス25.0
TD2-40アルミニウム合金275⌀6.0mm以下NPT1½NPT1½NPT½16.0
ステンレス35.0
最大吐出量は使用空気圧力0.7MPa、揚程0、清水の場合のデータです。
ダイヤフラムはゴム系の場合です。
共通仕様
使用空気圧0.2～0.7MPa
最高使用粘度3,000×10-3Pa・s
最大吸込揚程6m（TD および TD2-25）
5m（TD2-40）
いずれも常温清水の場合
使用流体温度ダイヤフラム材質ニトリルゴム0～60℃
テフロン0～90℃※
クロロプレンゴム0～60℃
フッ素ゴム0～60℃
エチレンプロピレンゴム0～60℃
周囲温度0～60℃
潤滑油JIS K2213-2種（添加タービン油ISO VG32）相当品
性能曲線
TDシリーズ　材質
ポンプ本体材質 ダイヤフラムの材質 ボールの材質
A※1 S※2
TD-08AN
TD-15AN
TD-20AN		TD-08SN
TD-15SN
TD-20SN		ニトリルゴム
（NBR）
TD-08AT
TD-15AT
TD-20AT		TD-08ST
TD-15ST
TD-20ST		テフロン
（PTFE）
TD-08AC
TD-15AC
TD-20AC		TD-08SC
TD-15SC
TD-20SC		クロロプレンゴム
（CR）
TD-08AF
TD-15AF
TD-20AF		TD-08SF
TD-15SF
TD-20SF		フッ素ゴム
TD-08AE
TD-15AE
TD-20AE		TD-08SE
TD-15SE
TD-20SE		エチレンプロピレンゴム
（EPM）
TD-08AN-M
TD-15AN-M
TD-20AN-M
（耐摩耗仕様）		TD-08SN-M
TD-15SN-M
TD-20SN-M
（耐摩耗仕様）		ニトリルゴム
（NBR）		ウレタンゴム
（U）
※1：アルミニウム合金、※2：ステンレス
TD2シリーズ　材質
ポンプ本体材質 ダイヤフラムの材質 ボールの材質
A※1 S※2
TD2-25ANTD2-25SNニトリルゴム
（NBR）		ポリアセタール
（POM）
TD2-25ATTD2-25STテフロン
（PTFE）
TD2-25AN-M
（耐摩耗仕様）		TD2-25SN-M
（耐摩耗仕様）		ニトリルゴム
（NBR）		ウレタンゴム
（U）
TD2-40ASー熱可塑性オレフィン系エラストマー（TPO）
ーTD2-40SSTPOテフロン
（PTFE）
※1：アルミニウム合金、※2：ステンレス
用途

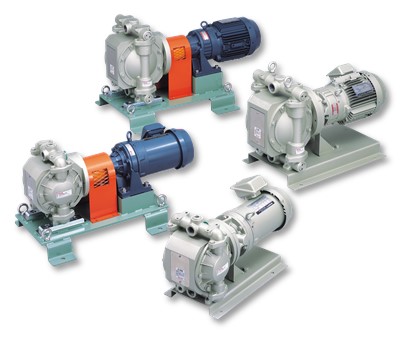

ETD（電動タイプ）

ETD（電動タイプ）特長
型式 本体材質 ポンプ
口径		 材料内固形物
許容範囲		 電源 電動機
出力
kW		 定格電流
※1:モーター
A		 使用周波数範囲
(インバーター制御範囲)
Hz		 １サイクルあたりの
吐出量※2
ℓ/min
ETD2-2004AT-17アルミニウム合金RC¾⌀2.0mm以下200V 50/60Hz
220V 60Hz		0.42.020～70約0.15
ETD2-2004ST-17ステンレス
ETD2-2004AT-11アルミニウム合金RC¾⌀2.0mm以下200V 50/60Hz
220V 60Hz		0.42.030～70約0.16
ETD2-2004ST-11ステンレス
ETD2-2507AT-17アルミニウム合金RC1⌀2.0mm以下200V 50/60Hz
220V 60Hz		0.753.420～80約0.43
ETD2-2507ST-17ステンレス
ETD2-2515AT-17アルミニウム合金RC1⌀2.0mm以下200V 50/60Hz
220V 60Hz		1.56.220～100約0.44
ETD2-2515ST-17ステンレス
  • ※1
  • モーターの定格電流であり、
    インバーターの制御範囲内で
    使用してください。
  • ※2
  • １サイクルあたりの吐出量は、
    参考値です。
    液体の粘度等により変化します。
共通仕様
ダイヤフラム 材質テフロン（PTFE）
ボール 材質
最大吐出圧力0.4MPa
使用流体温度0～60℃
周囲温度0～40℃
保護構造
・
外皮構造		IP44（屋内）　全閉外扇形
絶縁等級E種

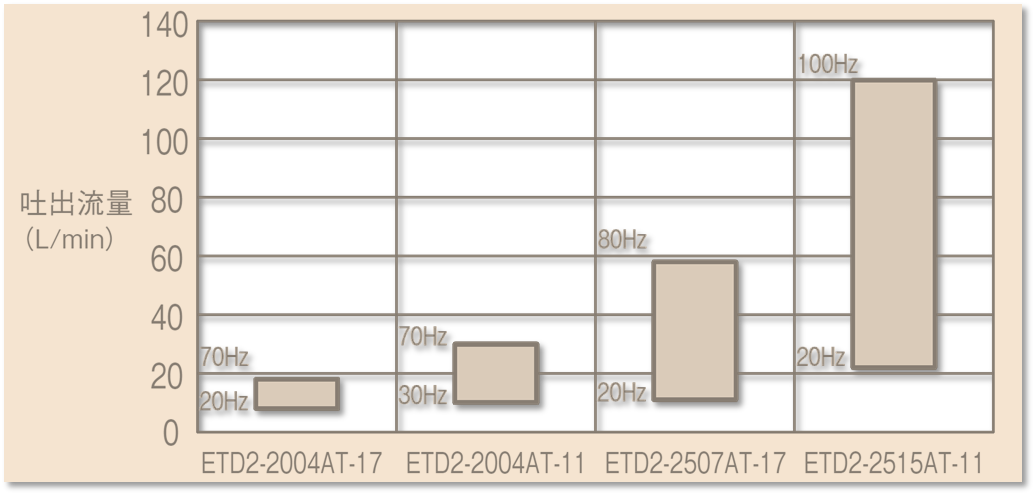

選定目安
  • ETD2シリーズを選定の際は、
    必要流量の1.5倍を目安に、
    下表をもとに選定してください。
  • （常温清水の場合）
